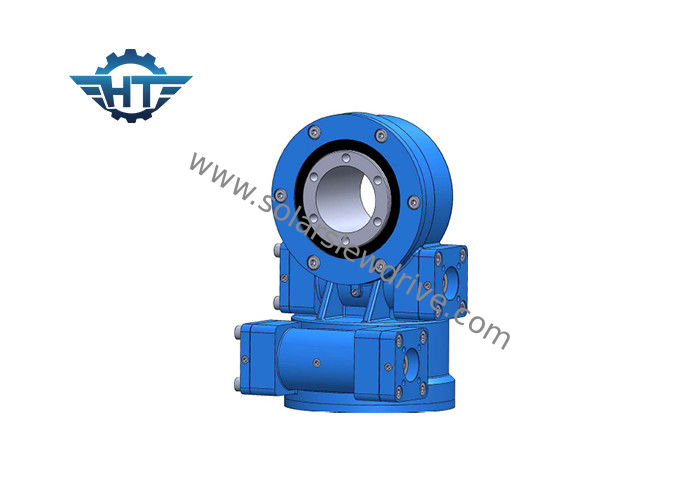

সৌর ট্র্যাকারগুলির জন্য ISO9001 / সিই সার্টিফিকেশন সহ SDE5 লো রোটারি স্পিড ডুয়াল এক্সিস স্লু ড্রাইভ

সৌর ট্র্যাকারগুলির জন্য ISO9001 / সিই সার্টিফিকেশন সহ SDE5 লো রোটারি স্পিড ডুয়াল এক্সিস স্লু ড্রাইভ

  • সৌর ট্র্যাকারগুলির জন্য ISO9001 / সিই সার্টিফিকেশন সহ SDE5 লো রোটারি স্পিড ডুয়াল এক্সিস স্লু ড্রাইভ
সৌর ট্র্যাকারগুলির জন্য ISO9001 / সিই সার্টিফিকেশন সহ SDE5 লো রোটারি স্পিড ডুয়াল এক্সিস স্লু ড্রাইভ
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HangTuo
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: SDE5 "
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 জামায়
মূল্য: USD 280~504 / pc
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ বক্স
ডেলিভারি সময়: 15 ~ 45 দিন
পরিশোধের শর্ত: T/T, L/C, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে ২০০০ pcs
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
উপাদান: 50Mn, 42CrMo মডেল: এসডিই 5
গিয়ারের অনুপাত: 37: 1 রেটেড আউটপুট টর্ক: 800 এনএম
জিভ ধরে: 9200 এনএম ঝুঁকির টর্কে: 6000 এনএম
দক্ষতা: 40% স্ট্যান্ডার্ড রঙ: RAL 9006
Backlash: ≤ 0.1 বৈশিষ্ট্য: দ্বৈত অক্ষ
লক্ষণীয় করা:

ছোট slew ড্রাইভ

,

কীট ড্রাইভ মোটর

সৌর ট্র্যাকারগুলির জন্য এসএসডি 5 লো আবর্তন গতি দ্বৈত অক্ষ স্লু ড্রাইভ ISO9001 / সিই শংসাপত্র সহ

বিবরণ

সেলু ড্রাইভের পারফরম্যান্স 6kNm থেকে 220kNm অবধি টর্কে ধারণ করা, 200Nm থেকে 63kNm আউটপুট টর্ক, 500Nm থেকে 271kNm অবলম্বনের মুহুর্তের লোড ক্ষমতা এবং 30: 1 এর গিয়ারবক্স হ্রাস অনুপাত 156,600: 1 অবধি রয়েছে। মাউন্টিং অনুভূমিকভাবে, উল্লম্বভাবে বা একাধিক অক্ষের সংমিশ্রণে করা যেতে পারে।

উল্লম্ব ইনস্টলেশন

এটি আরও ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে সংযুক্ত অঙ্কন উল্টে উল্লেখ করে স্লুইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।

অন্যান্য অ্যাপ্লিকেশনগুলির জন্য, মাউন্টিং দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের ভিত্তিতে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।

অনুভূমিক ইনস্টলেশন

উন্নত অক্ষের জন্য সুরক্ষা এবং সুরক্ষা যুক্ত করার জন্য সৌর অ্যাপ্লিকেশনগুলিতে অজিমুথ অক্ষের উপরে উল্টে স্লুইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।

অন্যান্য অ্যাপ্লিকেশনগুলির জন্য, মাউন্টিং দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের ভিত্তিতে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।

দ্বৈত অক্ষ স্লুইং ড্রাইভ দুটি দিক মাউন্ট করা হয়।

সুবিধা

1. স্লুইং রিংয়ের উপর ভিত্তি করে শক্তিশালী ওভারট্রিং মুহুর্ত

এনভলপিং কীট ড্রাইভ গ্রহণ করুন

৩. মাল্টি দাঁত যোগাযোগের জন্য বৃহত্তর লোড ড্রাইভ করুন

৪. আরও ভাল স্ট্যাটিক স্ব-লকিং ফাংশন

প্রযুক্তিগত তথ্য

মডেল অনুপাত রেটেড আউটপুট টর্ক (এনএম) তিলিং টর্ক (এনএম) হোল্ডিং টর্ক (এনএম) অক্ষ লোড (কেএন) রেডিয়াল লোড (কেএন) দক্ষতা যথার্থতা (°) স্ব-লকিং ওজন (কেজি)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 হাঁ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 হাঁ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 হাঁ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 হাঁ 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0.1 হাঁ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 হাঁ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 হাঁ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 হাঁ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 হাঁ 705

মন্তব্য: উপরের মাত্রা এবং প্যারামিটারগুলি আপডেট বা সামঞ্জস্য হতে পারে, আরও বিশদ মাত্রা এবং পরামিতিগুলির জন্য, দয়া করে আমাদের বিক্রয় অঙ্কনগুলি দেখুন।

কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়; আমাদের মান রঙ RAL 9006।

Applicatons

সৌরজগতে দ্বৈত অক্ষ স্লুইং ড্রাইভ প্রয়োগ করে কেন্দ্রীভূত সৌর ট্র্যাকিং সিস্টেম, যা স্লুইং ড্রাইভগুলির উচ্চ কার্যকারিতার উচ্চ চাহিদা প্রয়োজন।
