উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo, QT | মডেল: | দ্বৈত অক্ষ 7 ইঞ্চি |
---|---|---|---|
জিভ ধরে: | 13.5 কেএনএম | ঝুঁকির টর্কে: | 13.2 কেএনএম |
দক্ষতা: | 40% | অক্ষীয় লোড: | 34 কেএন |
রেডিয়াল লোড: | 58 কেএন | রঙ: | RAL কোডের উপর ভিত্তি করে |
লক্ষণীয় করা: | slewing রিং ড্রাইভ,কীট ড্রাইভ মোটর |

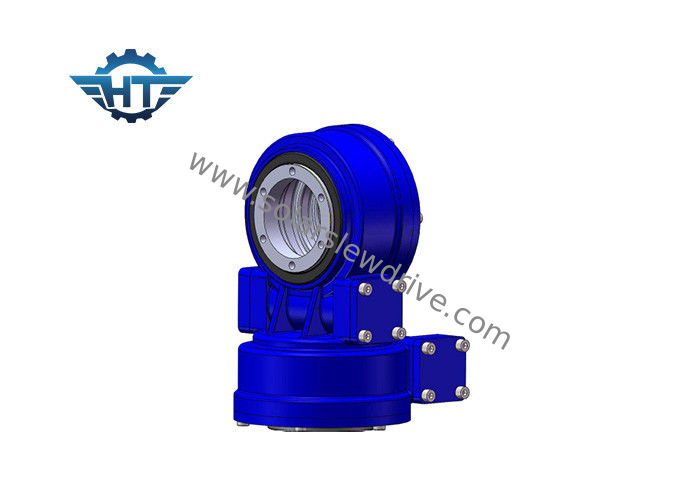

24 ভিডিসি প্ল্যানেটারি গিয়ার মোটর সহ কীট এবং কীট চাকা SDE7 দ্বৈত অক্ষ স্লু ড্রাইভ
দ্বৈত অক্ষ সৌর ট্র্যাকার জন্য স্লু ড্রাইভ
সৌর ট্র্যাকারগুলিকে যান্ত্রিক বৈশিষ্ট্যগুলি বিবেচনায় নিয়ে একক অক্ষের ট্র্যাকার এবং দ্বৈত অক্ষ ট্র্যাকারগুলিতে ভাগ করা যায়।যেহেতু দ্বৈত-অক্ষ সিস্টেমগুলি সূর্যের সর্বোত্তম ট্র্যাকিং অর্জন করতে সক্ষম হয়, তাই তারা গর্ত-শৈলী সিস্টেম ব্যতীত সমস্ত ধরণের ঘন সৌর প্রযুক্তিতে আরও বেশি জনপ্রিয়।
আমাদের বিভিন্ন হ'ল জলবাহী মোটর এবং বৈদ্যুতিন মোটরগুলি তার বিভিন্ন কার্যকারিতা অনুযায়ী বিশদ ড্রাইভগুলির জন্য বিশদ ডেটা:
বৈদ্যুতিক গিয়ার মোটর
মোটর ডেটা | গ্রহ সংক্রান্ত তথ্য | ||
রেটেড ভোল্টেজ | 24VDC | অনুপাত | 398: 1 |
রেটেড কারেন্ট | 1.3A | আউটপুট টর্ক | 43Nm |
নির্ধারিত গতি | 800Rpm | আউটপুট গতি | 2Rpm |
সুরক্ষিত স্তর | IP55 / 65/66 | গোলমাল | <60db |
জলবাহী গিয়ার মোটর
কী পরামিতিগুলির শব্দকোষ
মুহুর্তের টর্ক ঝুঁকছেন: টর্ক হ'ল লোডের অবস্থান এবং স্লুয়িং বিয়ারিংয়ের কেন্দ্রের মধ্যবর্তী দূরত্ব দ্বারা বহুগুণে লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পন্ন কোর্ক রেটযুক্ত তিলিং মুহুর্তের টর্কের চেয়ে বেশি হয় তবে স্লুইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড: স্মুয়িং বিয়ারিংয়ের অক্ষটিতে উল্লম্ব লোড করুন
অক্ষীয় লোড: স্মুয়িং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড করুন
জিভ ধরে:এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘুরছে, এবং অংশগুলি ক্ষতিগ্রস্থ হবে না, সর্বাধিক টর্ককে হোল্ডিং টর্ক বলা হয়।
স্ব-লকিং: কেবল যখন লোড করা হয়, স্লুয়িং ড্রাইভ বিপরীত ঘোরানো সক্ষম হয় না এবং তাই স্ব-লকিং বলে called
এসডিই মডেল পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 705 |
