উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE21 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | SE21 | গিয়ার অনুপাত: | 125: 1 |
---|---|---|---|
রঙ: | রাল 9006 বা অনুরোধ হিসাবে | আবেদন: | সৌর ট্র্যাকার |
উৎপত্তি স্থল: | চ্যাংঝৌ, চীন | চালক: | 220VAC / 380VAC / 24VDC মোটর |
পাটা: | 5 ~ 10 বছর | সনদপত্র: | ISO9001, সিই |
স্থাপন: | অনুভূমিক এবং উল্লম্ব | কীট: | মোড়া |
লক্ষণীয় করা: | worm drive gearbox,worm gear slewing ring |

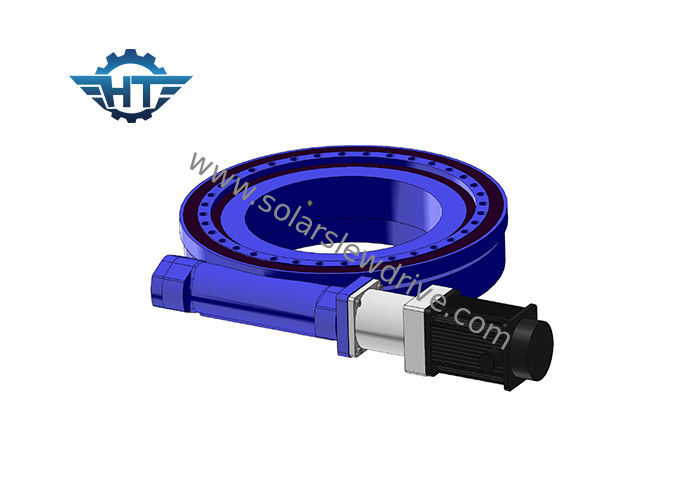

21 ইঞ্চি হাই টর্ক একক অক্ষ স্লুইং ড্রাইভ হাইড্রোলিক মোটর সহ মেরিন ক্রেনস এবং ডিগারের জন্য
সংক্ষিপ্ত ভূমিকা
এসই সংযুক্ত স্লুয়িং ড্রাইভ এখন বাজারে সর্বাধিক জনপ্রিয় ধরণের যা বায়ু টারবাইনস, সামরিক সরঞ্জামাদি, খনক গুলি এবং পরিষ্কার শক্তি যেমন সোলার ট্র্যাকারস, সংহত সৌরবিদ্যুত কেন্দ্রগুলির মতো বিদ্যুতচালনে সহায়তা করতে পারে, সংযোজন হতে পারে be অন্যান্য ক্ষেত্রগুলিতে যেমন চিকিত্সা সরঞ্জাম, বনজ, বর্জ্য ব্যবস্থাপনা এবং শিল্প অবস্থানবিদদের ক্ষেত্রেও প্রয়োগ করুন।হাউজিং সমস্ত ড্রাইভ উপাদানগুলি যেমন ডাবল এনভলফিং কৃমির গিয়ারসেট, গ্রহীয় গিয়ারিং এবং টার্নটেবল ভারবহনকে পুরোপুরি আবদ্ধ করে যাতে উপাদানগুলির থেকে তাদের সম্পূর্ণ সুরক্ষা থাকে।বদ্ধ ড্রাইভটিও সুবিধাজনক যদি আপনি ভিতরে মাউন্ট করছেন যাতে গতির অংশগুলি সাইটের কর্মীদের ক্ষতিগ্রস্থ হওয়া এড়াতে না পান।
এসই স্লুইং ড্রাইভগুলি এমন কাজের জন্য আদর্শ যা একই গিয়ারবক্স থেকে লোড-হোল্ডিং এবং ঘূর্ণমান টর্ক উভয়ই প্রয়োজন।সর্বাধিক লোড হোল্ডিং এবং দক্ষতার জন্য হ্যাংটুওর পেটেন্ট আওয়ার্টগ্লাস ওয়ার্ম প্রযুক্তি, বা শঙ্কু ড্রাইভ এবং ডাবল এনভেলফিং কৃমি গিয়ারসেটগুলি সম্পূর্ণরূপে সংযুক্ত রয়েছে comesপ্রতিটি আকারের দৃ performance়ভাবে নির্ভরযোগ্য পারফরম্যান্সের জন্য পরীক্ষা করা হয় প্রকারগুলি 1 ইঞ্চি থেকে 25 ইঞ্চি অবধি যা 1.8kNm থেকে 89kNm অবধি টর্কে ধারণ করে, 0.3Nm থেকে 21kNm আউটপুট টর্ক, 1 কেএনএম থেকে 346 কেএনএম ওভারট্রিং মুহুর্ত লোড ক্ষমতা এবং গিয়ারবক্স হ্রাস অনুপাত উত্পাদন করে 31: 1 পর্যন্ত 150: 1 পর্যন্ত।
এসই স্লুইং প্রযুক্তিগত ডেটা ড্রাইভ করে
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | ৪০% | ≤0.1 | হ্যাঁ | । |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | ৪০% | ≤0.1 | হ্যাঁ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 204 |
স্থাপন
উল্লম্ব ইনস্টলেশন
উন্নত সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে অঙ্কন উল্টো দিকে উল্লেখ করে স্লুইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।
অন্যান্য অ্যাপ্লিকেশনগুলির জন্য, মাউন্টিং দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের ভিত্তিতে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।
অনুভূমিক ইনস্টলেশন
উন্নত অক্ষের জন্য সুরক্ষা এবং সুরক্ষা যুক্ত করার জন্য সৌর অ্যাপ্লিকেশনগুলিতে অজিমুথ অক্ষের উপরে উল্টে স্লুইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।
অন্যান্য অ্যাপ্লিকেশনগুলির জন্য, মাউন্টিং দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের ভিত্তিতে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।
এসই 21 এর জন্য, আমরা অনুভূমিকভাবে ইনস্টল করার পরামর্শ দিয়েছি।
SE21 এর পারফরম্যান্স সারণী
মডেল | অনুভূমিক ইঞ্চি পোকা ড্রাইভ |
অনুপাত | 125: 1 |
আইপি গ্রেড | আইপি 66 |
রেটেড আউটপুট টর্ক | 16 কেএনএম |
ঝুঁকির টর্কে | 271 কেএনএম |
অক্ষীয় লোড | 1600 কেএন |
রেডিয়াল লোড | 640 কেএন |
জিভ ধরে | 65 কেএনএম |
দক্ষতা | ৪০% |
যথার্থতা | ≤0.1 ° |
স্ব-লকিং | হ্যাঁ |
ওজন | 140 কেজি |
কাজ তাপমাত্রা | -30 ℃ + 120 ℃ |
