উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE21 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | 21 ইঞ্চি | গিয়ার অনুপাত: | 150: 1 |
---|---|---|---|
দক্ষতা: | 40% | আদর্শ: | দুটি দিক মাউন্ট করা |
আবেদন: | দ্বৈত অক্ষ সৌর ট্র্যাকার | ই এম পরিষেবা: | সহজলভ্য |
উৎপত্তি স্থল: | চ্যাংঝৌ, চীন | চালক: | স্টেপার মোটর বা ব্রাশ কম বৈদ্যুতিক মোটর |
লক্ষণীয় করা: | জলবাহী slew মোটর,slewing গিয়ার |

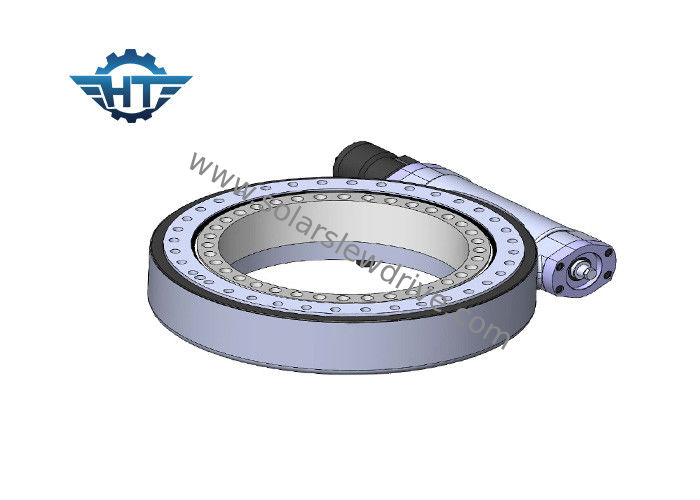

সিসি মোটর চালিত সোলার স্লিউ ড্রাইভ, সোলার ট্র্যাকিং সিস্টেমের জন্য এসই 21 হাই টর্ক
বিবরণ
কর্মক্ষমতা
Slew drives use patented hourglass worm technology to give maximum control and movement support. স্লু ড্রাইভ সর্বাধিক নিয়ন্ত্রণ এবং চলাচলের সহায়তা দিতে পেটেন্টড ঘড়ির কাঁচের কীট প্রযুক্তি ব্যবহার করে। Our worm gears engage 5 to 11 teeth on the pitch line of the ring gear from the hourglass screw, which is higher tooth engagement than standard worms, giving the gearbox greater stability and strength. আমাদের কৃমির গিয়ারগুলি ক্লোরিগ্লাস স্ক্রু থেকে রিং গিয়ারের পিচ লাইনে 5 থেকে 11 টিতে দাঁত জড়িত করে, এটি স্ট্যান্ডার্ড কৃমিগুলির চেয়ে দাঁত সম্পর্কে জড়িত, গিয়ারবক্সকে আরও স্থায়িত্ব এবং শক্তি দেয়। Learn more about hourglass technology. ঘন্টাঘড়ি প্রযুক্তি সম্পর্কে আরও জানুন।
বিশ্বাসযোগ্যতা
SDE dual-axis slewing drives are assured for a 30-year field life of precise 3D positioning. এসডিই ডুয়াল-অক্ষ স্লুইং ড্রাইভগুলি 30 বছরের ক্ষেত্রের জন্য সুনির্দিষ্ট 3 ডি অবস্থানের জন্য আশ্বাসপ্রাপ্ত। SDE drives create an efficient and reliable solution in a single drive. এসডিই ড্রাইভগুলি একটি একক ড্রাইভে একটি দক্ষ এবং নির্ভরযোগ্য সমাধান তৈরি করে। We qualify all of our components and raw materials using standards set by ISO 9001, CE certifications to maximize field life. ফিল্ড লাইফ সর্বাধিকতর করতে আমরা ISO 9001, সিই শংসাপত্র দ্বারা নির্ধারিত মানগুলি ব্যবহার করে আমরা আমাদের সমস্ত উপাদান এবং কাঁচামাল ব্যবহার করি।
এসই সিরিজের পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
একজনpplications
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. দ্বৈত-অক্ষ স্লুইং ড্রাইভের দ্বৈত-অক্ষ সোলার ট্র্যাকার যেমন হেলিওস্ট্যাটস এবং ঘনকৃত ফটোভোলটাইকস (সিপিভি) এবং স্যাটেলাইট বা রাডার থালাগুলির জন্য সর্বাধিক সাধারণ স্লুইং ড্রাইভ অ্যাপ্লিকেশন। Other applications include automotive lifts, robotic arm positioners, and stage equipment. অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে স্বয়ংচালিত লিফটস, রোবোটিক আর্ম পজিশনার এবং স্টেজ সরঞ্জাম অন্তর্ভুক্ত রয়েছে।আজিমুথ এবং উচ্চতা সংযুক্ত এবং বদ্ধ নকশাই ট্র্যাকিং নির্ভুলতা এবং শক্তি উত্পাদন দক্ষতা উন্নত করতে পারে।
