উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | এসই, এসডিই, ভিই |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 100~1100 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উৎপত্তি স্থল: | Changzhou, চীন | আইপি গ্রেড: | IP66 |
---|---|---|---|
درجه: | Slewing ড্রাইভ | উপাদান: | 42 ক্রমো বা 50 এমএন |
ওয়ারান্টীর: | 3 ~ 10 বছর | আকার: | 3 ইঞ্চি 25 ইঞ্চি |
প্রয়োগ: | সৌর শক্তি সিস্টেম | মোটর: | এসি বা ডিসি বা Hydarulic |
লক্ষণীয় করা: | সৌর ট্র্যাকিং সিস্টেম,সৌর ট্র্যাকার ড্রাইভ জন্য slewing ড্রাইভ |

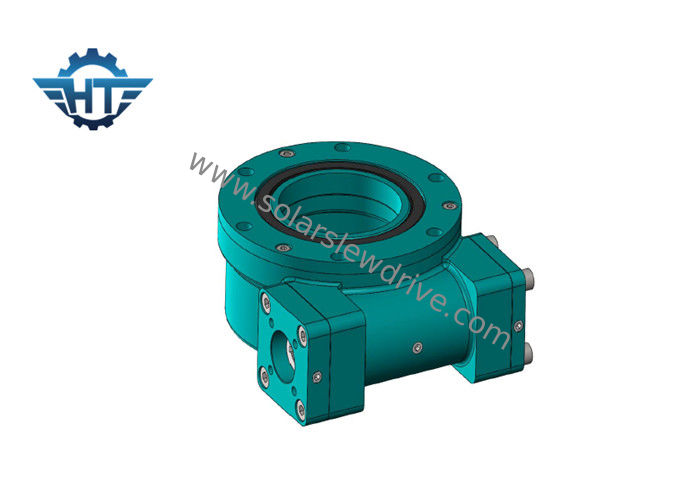

VE, SE, SDE SLEW ড্রাইভ একক অক্ষ এবং ডুয়াল অক্ষ সৌর শক্তি সিস্টেমের জন্য সৌর ট্র্যাকার
বিবরণ
1. টোলিং মোমেন্ট টর্ক: লোড লোড এবং সেলাইয়ের গিয়ারের কেন্দ্রের মধ্যে দূরত্বের দ্বারা লোড লোড করা হয়।
লোড এবং দূরত্ব দ্বারা উত্পন্ন টর্ক রেটযুক্ত tilting মুহূর্ত টর্কে চেয়ে বেশি হলে, slewing ড্রাইভ উল্টানো হবে।
2. হোল্ডিং টর্ক: এটা বিপরীত টর্ক হয়।
যখন ড্রাইভ বিপরীত ঘূর্ণায়মান হয়, এবং অংশ ক্ষতিগ্রস্ত হয় না, সর্বাধিক টর্ক অর্জন হোল্ডিং টার্ক বলা হয়।
3. অক্ষীয় লোড: slewing গিয়ার অক্ষ অ্যাক্সেস সমান্তরাল লোড।
4. রেডিয়াল লোড: slewing গিয়ার অক্ষের উল্লম্ব লোড।
5. স্বয়ং লকিং: লোড করার সময়, স্লুইং ড্রাইভ ঘূর্ণন বিপরীত করতে পারে না এবং এইভাবে স্ব-লকিং বলা হয়।
প্রযুক্তিগত তথ্য
এস মডেল পারফরমেন্স পরামিতি | ||||||||||||
মডেল | রেট আউটপুট টর্ক (এনএম) | হোল্ডিং টার্ক (এনএম) | TiltingTorque (এনএম) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | সামর্থ্য | যথার্থতা (ডিগ্রী) | আইপি | কাজ টেম্প। (℃) | স্ব-লকিং | ওজন (কেজি) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 204 |
কিভাবে গ্রহাণু গিয়ার মোটর কাজ
গ্রহীয় মোটর নকশাটি অন্যান্য গ্রহের গিয়ারের লোডকে অন্যান্য মোটর শৈলীগুলির তুলনায় ভারী লোডগুলি পরিচালনা করার অনুমতি দেয়। গ্রহের গিয়ারগুলি সামগ্রিকভাবে বৃহত্তর আউটপুট ক্ষমতা সরবরাহ করে, সামঞ্জস্যপূর্ণ টর্ক সরবরাহ করার জন্য সমলয় হয়। গ্রহাণু গিয়ারের নকশাটি লুব্রিকেন্ট বজায় রাখতে খুব দক্ষ, এই ছোট মোটরগুলির উচ্চ গতিতে কাজ করার অনুমতি দেয়। এই কারণে, উচ্চ টর্কে প্রয়োজন হলে গ্রহের গিয়ার মোটর সর্বোত্তম সঞ্চালন করে।
সুবিধাদি
1. OEM স্বাগত জানাই
সমর্থন কাস্টমাইজড পণ্য ই এম
2. গুণগত যোগ্যতা
পেশাগত প্রযুক্তিগত সহায়তা, এক বছর বা 1000 ঘন্টা পাটা
3. দ্রুত এবং সময়মত ডেলিভারি
সাধারণত পণ্য উৎপাদন জন্য 10-15 দিন
প্রযুক্তিগত তথ্য
আদর্শ | ভোল্টেজ ডিসি। (ভি) | চাপ নাই | রেট | সর্বোচ্চ টর্ক (এনএম) | ||||
বর্তমান (এ) | গতি (RPM) | মোটর গতি (Rpm) | বর্তমান (এ) | গতি (R / কমপক্ষে) | ঘূর্ণন সঁচারক বল (NM) | |||
ZYT09RC + + | 24 | 0.8 (MAX) | 2.6 | 1100 | 10.5 (MAX টি) | 2.0 | 500 | 750 |
মাত্রা
