উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | দঃপূঃ |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 100-1100 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
বিদ্যুৎ সরবরাহ: | 24 ভিডিসি | মডেল: | এস সিরিজ |
---|---|---|---|
নাম: | উচ্চ যথার্থ স্লু ড্রাইভ | আবাসন: | ঢালাই |
সাক্ষ্যদান: | ISO, CE | আউটপুট টর্ক: | 0.4 ~ 21 কেএনএম |
বৈশিষ্ট্য রক্ষা করুন: | ঘিরা | উৎপত্তি স্থান: | Changzhou, চীন |
লক্ষণীয় করা: | সৌর ট্র্যাকিং সিস্টেমের জন্য slewing ড্রাইভ,সৌর ট্র্যাকার জন্য slew ড্রাইভ |

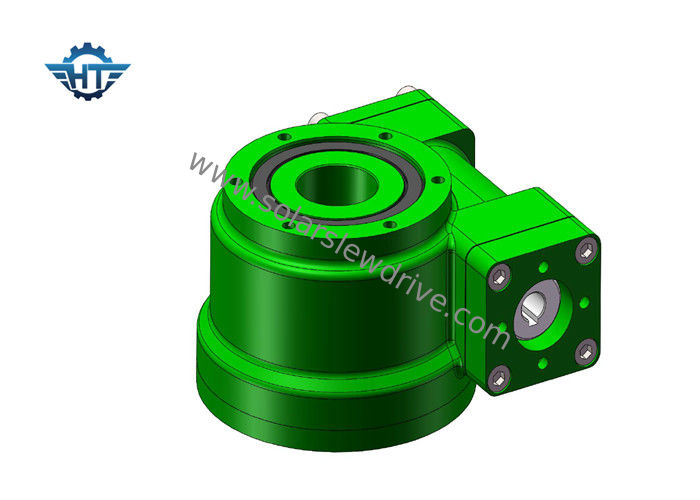

উচ্চ নির্ভুলতা কীটপতঙ্গ সৌর ছোট স্লু ড্রাইভ উচ্চ ঝাঁকনি গিয়ার সারফেস ড্রাইভ ড্রাইভ
বিবরণ
স্লুইং ড্রাইভ একটি গিয়ারবক্স যা নিরাপদে র্যাডিয়াল এবং অক্ষীয় লোডগুলি ধরে রাখতে পারে, সেইসাথে ঘূর্ণায়মান জন্য একটি টর্ক প্রেরণ করতে পারে। ঘূর্ণন একটি একক অক্ষ বা একাধিক অক্ষ একসাথে হতে পারে। Slewing ড্রাইভ উত্পাদন গিয়ারিং, bearings, সীল, হাউজিং, মোটর এবং অন্যান্য সহায়তাকারী উপাদান এবং একটি সমাপ্ত গিয়ারবক্স মধ্যে তাদের একত্রিত করা হয়।
1) ঢাল টর্কি: লোড অবস্থান এবং ঘূর্ণমান সমর্থন কেন্দ্রের মধ্যবর্তী দূরত্ব দ্বারা গুণিত হয়। লোড এবং দূরত্ব দ্বারা উত্পন্ন টর্কটি রেটযুক্ত টিলটিং মুহূর্ত টর্কের চেয়ে বেশি হলে, ঘূর্ণমান ড্রাইভ বিপরীত হবে।
2) অক্ষীয় লোড: slewing ভারবহন সমান্তরাল
3) রেডিয়াল লোড: slewing ভারবহন থেকে পার্শ্বযুক্ত
4) স্বয়ং লকিং: শুধুমাত্র লোড যখন, ঘূর্ণমান ড্রাইভ ঘূর্ণন বিপরীত করতে পারে না, তাই স্ব-লকিং বলা হয়।
5) টোকা হোল্ড: টর্কে বিপরীত। ড্রাইভ পিছনে ঘোরানো হয়, অংশ ক্ষতিগ্রস্ত হয় না
6) সর্বাধিক টর্ক অর্জন হোল্ডিং টর্ক বলা হয়।
প্রযুক্তিগত পরামিতি
মডেল | রেট আউটপুট টর্ক (এনএম) | TiltingTorque (এনএম) | হোল্ডিং টার্ক (এনএম) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) | আইপি | স্ব-লকিং | ওজন (কেজি) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | হাঁ | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | হাঁ | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | হাঁ | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | হাঁ | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | হাঁ | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | হাঁ | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | হাঁ | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | হাঁ | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | হাঁ | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | হাঁ | 204 |
