উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE8 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
درجه: | ভিই 8 স্লুইং ড্রাইভ | উৎপত্তি স্থান: | Changzhou, চীন |
---|---|---|---|
ফাংশন: | টর্ক বাড়ান | সাক্ষ্যদান: | ISO, CE |
রক্ষা: | ঘিরা | উপাদান: | 42CrMo বা 50Mn |
ওয়ারান্টীর: | 10 বছর | আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি |
লক্ষণীয় করা: | সৌর ট্র্যাকিং সিস্টেম,সৌর ট্র্যাকার ড্রাইভ জন্য slewing ড্রাইভ |

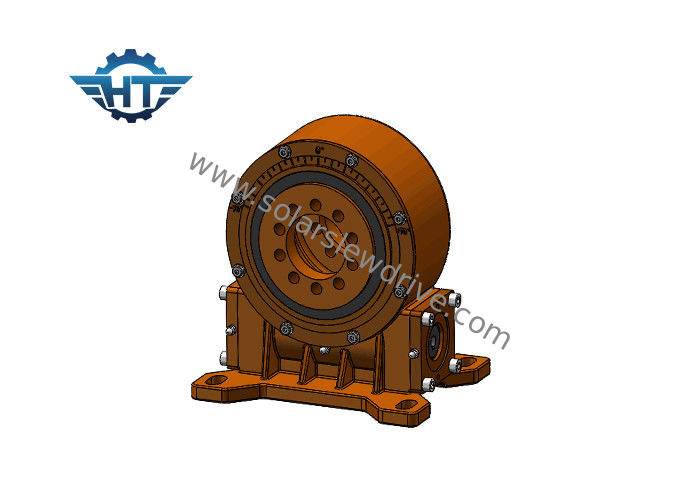

Ve8 উল্লম্ব সৌর ট্র্যাকার সোলার ট্র্যাকারদের জন্য হেলিকাল গিয়ার এবং খামের কৃমি সহ স্লু ড্রাইভ
বিবরণ
স্লুইং রিং, যা স্লিউইং বিয়ারিংস বা টার্নটেবল বেয়ারিং নামেও পরিচিত, এটি একটি বিশাল ভারবহন যা আরও অক্ষীয় লোড, রেডিয়াল লোড এবং ঝুঁকির মুহুর্তটি বজায় রাখতে সক্ষম। এটি প্রয়োজনীয় যন্ত্রপাতি সংক্রমণ অংশ transmission এটি অভ্যন্তরীণ এবং বাইরের রিং, ঘূর্ণায়মান এবং অন্যান্য উপাদান রয়েছে।
কেউ স্লুইং ড্রাইভকে একটি গিয়ারবক্স হিসাবে বিবেচনা করতে পারে কারণ মূল গতির উপাদানগুলি হ'ল স্লুইং বিয়ারিং এবং কৃমি শ্যাফ্ট। এটিতে সিলস, আবাসন এবং মোটর এর মতো সহায়ক উপাদানও রয়েছে। পাওয়ার উত্স হিসাবে, স্লু ড্রাইভ মোটর সাধারণত ডিসি গ্রহগত গিয়ার মোটর, ডিসি স্টিপার মোটর, এসি গিয়ার মোটর ইত্যাদি এসি হাইড্রোলিক মোটরটি মূলত একটি পাওয়ার ড্রাইভ সিস্টেম হিসাবে নির্মাণ যন্ত্রপাতিটিতে ব্যবহৃত হয়। মূল উপাদানটি স্লুইং রিং ড্রাইভ হিসাবে, স্লুইং ড্রাইভটি সহজেই অক্ষীয় এবং রেডিয়াল শক্তিকে সহ্য করতে পারে।
স্লিউ ড্রাইভ ওয়ার্কিং প্রিন্সিপাল
কীটটি মোটর দ্বারা চালিত হয়, যা স্লুইং রিংটির বাইরের আংটিটি ঘোরানোর জন্য চালিত করে; বাইরের রিং আউটপুট ফ্ল্যাঞ্জের মাধ্যমে টর্ক এবং স্লুইং রিংয়ের অভ্যন্তরের রিংটি আবাসনে স্থির করা হয়।
বিপরীত স্ব-লকিং বৈশিষ্ট্যযুক্ত কৃমি গিয়ার ড্রাইভের কারণে স্লুইং ড্রাইভে বিপরীত স্ব-লকিং রয়েছে। এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং সুরক্ষা ফ্যাক্টরের স্থিতিশীলতাকে ব্যাপকভাবে বৃদ্ধি করে। প্রচলিত সুইং পণ্যগুলির সাথে তুলনা করে, স্লুইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, বজায় রাখা সহজ, এবং যথেষ্ট পরিমাণে ইনস্টলেশন স্থান সংরক্ষণ করে।
প্রযুক্তিগত তথ্য
মডেল | রেটেড আউটপুট টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | টিলটিংটর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | যথার্থতা (ডিগ্রি) | স্পষ্টতা | আইপি | স্ব-লকিং | ওজন (কেজি) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 88 কেজি |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 135 কেজি |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 192 কেজি |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | হ্যাঁ | 251 কেজি |
