উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE21 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo | মডেল: | SE21 " |
---|---|---|---|
গিয়ার অনুপাত: | 125: 1 | রেটেড আউটপুট টর্ক: | 16 কেএনএম |
ঝুঁকির টর্কে: | 205 কেএনএম | দক্ষতা: | 40% |
রঙ: | রাল 9006 বা অনুরোধ হিসাবে | ||
লক্ষণীয় করা: | worm drive gearbox,worm gear slewing ring |

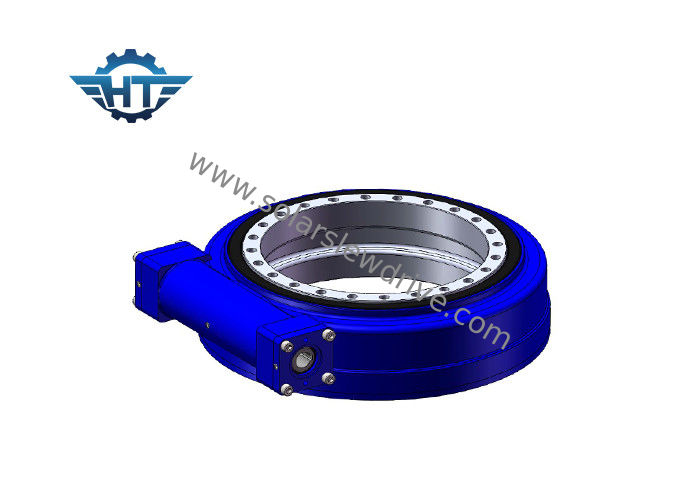

21 ইঞ্চি সংযুক্ত কৃমি গিয়ার স্লিভ ড্রাইভ, অটোমেশন রোবোটিক্সের জন্য ছোট স্লু ড্রাইভ
বিবরণ
কৃমি গিয়ার প্রক্রিয়া বৈশিষ্ট্য
1. একটি বৃহত সংক্রমণ অনুপাত পেতে পারে, স্থির অ্যাক্সেল তির্যক গিয়ার প্রক্রিয়াটির চেয়ে আরও কমপ্যাক্ট
2. লাইন যোগাযোগের জন্য দুটি চাকা জালযুক্ত দাঁত পৃষ্ঠ, তার ভারবহন ক্ষমতা স্তিমিত অক্ষটি তির্যক গিয়ার প্রক্রিয়াটির তুলনায় অনেক বেশি
3. Worm drive is equivalent to spiral transmission; 3. কীট ড্রাইভ সর্পিল সংক্রমণ সমতুল্য; it is multi-tooth meshing transmission, so the transmission is smooth, low noise এটি মাল্টি-দাঁত জাল সংক্রমণ, সুতরাং সংক্রমণটি মসৃণ, কম শব্দ
4. Self-locking. ৪. স্ব-লকিং When the guide angle of the worm is less than the equivalent friction angle between the meshing teeth, the mechanism has feature of self-locking; কৃমিটির গাইড কোণটি জালযুক্ত দাঁতগুলির মধ্যে সমতুল্য ঘর্ষণ কোণের চেয়ে কম হলে, প্রক্রিয়াটিতে স্ব-লকিংয়ের বৈশিষ্ট্য রয়েছে; it can realize the reverse self-locking, that is to say, only the worm to drive the worm wheel. এটি বিপরীত স্ব-লকিং উপলব্ধি করতে পারে, অর্থাত্, কেবলমাত্র কীটটিকে কীট চাকা চালানোর জন্য। With this feature, the worm mechanism used in heavy machinery can play a safety protection role. এই বৈশিষ্ট্যটির সাহায্যে ভারী যন্ত্রপাতিগুলিতে ব্যবহৃত কীট প্রক্রিয়াটি সুরক্ষা সুরক্ষা ভূমিকা পালন করতে পারে।
5. Low transmission efficiency, serious wear. 5. কম সংক্রমণ দক্ষতা, গুরুতর পরিধান। When the worm gear is engaged in transmission, the relative sliding speed between the meshing teeth is large, so the friction loss is large and the efficiency is low. যখন কৃমি গিয়ার সংক্রমণে নিযুক্ত থাকে, তখন জালযুক্ত দাঁতগুলির মধ্যে আপেক্ষিক স্লাইডিং গতি বড়, তাই ঘর্ষণ ক্ষয় বড় এবং দক্ষতা কম। On the other hand, relative sliding speed ambassador tooth surface wear is serious and over heat, in order to dissipate heat and reduce wear, often the use of more expensive anti-friction and abrasion resistance of better materials and good lubrication device, so the cost is higher অন্যদিকে, আপেক্ষিক স্লাইডিং গতি রাষ্ট্রদূত দাঁত পৃষ্ঠের পরিধান গুরুতর এবং তাপের উপরে, তাপকে ছড়িয়ে দিতে এবং পরিধান কমাতে, প্রায়শই আরও বেশি ব্যয়বহুল অ্যান্টি-সারণ এবং ভাল উপকরণ এবং ভাল লুব্রিকেশন ডিভাইসের ঘর্ষণ প্রতিরোধের ব্যবহার হয়, তাই ব্যয় উচ্চতর হয়
6. বড় কৃমি অক্ষীয় শক্তি
পণ্যের বিবরণ
উত্সের স্থান: জিয়াংসু, চীন (মূল ভূখণ্ড)
ব্র্যান্ডের নাম: হ্যাঙ্গটুও
স্থির অক্ষীয় রেটিং:1600 কেএন
স্ট্যাটিক রেডিয়াল রেটিং: 640 কেএন
গতিশীল অক্ষীয় রেটিং: 385 কেএন
গতিশীল রেডিয়াল রেটিং: 335 কেএন
শর্ত: নতুন
আউটপুট টর্ক: 16 কেএনএম
গিয়ার অনুপাত: 125: 1
ঝুঁকির মুহুর্তের টর্ক: 205 KN.m
হোল্ডিং টর্ক: 105 কেএন.এম
মোটর:125CC, 160CC, 200CC জলবাহী মোটর
বিক্রয় বিক্রয়োত্তর সেবা প্রদান: বিদেশের পরিষেবা ব্যবস্থায় ইঞ্জিনিয়ার্স উপলব্ধ
হ্যাংটুও স্লুইং ড্রাইভ এবং স্লুইং বিয়ারিং / রিংটি নির্মাণ সরঞ্জাম এবং অটোমেশন রোবোটিক্স সিস্টেমের জন্য ব্যবহার করা যেতে পারে, যেমন ট্রাক মাউন্ট করা ক্রেন, অফশোর কার্নস, খননকারক।
সুবিধাদি
1. শক্তিশালী ওভারট্রিং মুহুর্ত
এনভলপিং কীট ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত যোগাযোগ, উচ্চ লোড ক্ষমতা
৪. স্ব-লকিং কার্য
প্রস্তাবিত স্লিউইং ড্রাইভ
সংযুক্ত হাউজিং স্লুইং ড্রাইভ | এসঈ 1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
যথাযথ বদ্ধ আবাসন স্লুইং ড্রাইভ | ZE3 | ZE5 | ZE7 | ZE9 | ||||
কীট গিয়ার স্লুইং ড্রাইভ | WE1 | WE3 | WE5 | WE7 | WE9 | |||
দ্বৈত অক্ষ slewing ড্রাইভ | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
উল্লম্ব বদ্ধ স্লুইং ড্রাইভ | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
