উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE3 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo | ক্রম: | SDE3 |
---|---|---|---|
বাইরে ব্যাস: | 3 থেকে 25 ইঞ্চি | গিয়ার অপশন: | বাহ্যিক গিয়ার্স |
পাটা: | 3 বছর | ই এম: | সহজলভ্য |
কারিগরি সহযোগিতা: | পুরো জীবন | আবেদন: | সৌর ট্র্যাকিং সিস্টেম |
লক্ষণীয় করা: | slewing রিং ড্রাইভ,কীট ড্রাইভ মোটর |

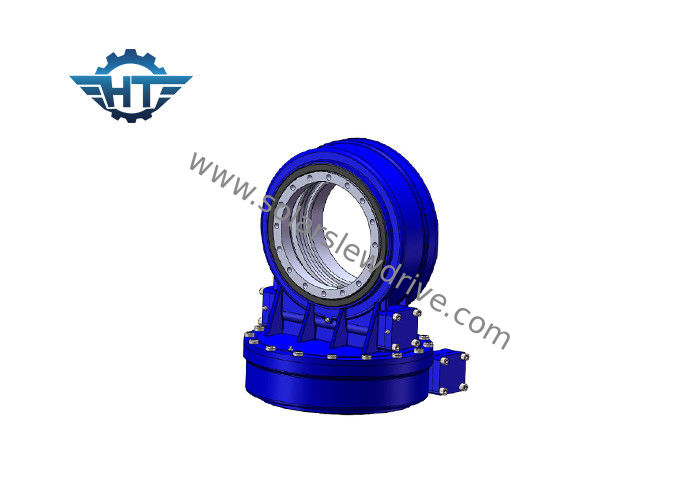

সৌর ট্র্যাকিং সিস্টেমের জন্য আইপি 66 দ্বৈত অক্ষ স্লু ড্রাইভ এসডিই 3 মডেল কৃমি গিয়ার স্লিউ ড্রাইভ
বর্ণনা
কৃমি গিয়ার স্লিভ ড্রাইভের সাধারণ সমস্যার কারণগুলি
1. হ্রাসকারী তেল গরম করে এবং ফুটো করে।দক্ষতা উন্নত করার জন্য, কৃমি গিয়ার রিডিউসার সাধারণত ন-লৌহঘটিত ধাতুকে কীট গিয়ার হিসাবে ব্যবহার করে, কৃমি শক্ত স্টিলের ব্যবহার।যেহেতু এটি একটি স্লাইডিং ঘর্ষণ ড্রাইভ, অপারেশনটি আরও তাপ উত্পাদন করবে, যাতে পার্থক্যগুলির তাপীয় প্রসারণের অংশ এবং সীলগুলির মধ্যে হ্রাসকারক, যাতে সমন্বয়ের পৃষ্ঠে ফাঁক তৈরি হয়, লুব্রিক্যান্ট তরল বৃদ্ধির কারণে ub তাপমাত্রা পাতলা, ফুটো কারণ সহজ।
এই পরিস্থিতির প্রধান চারটি কারণ রয়েছে:
1) উপাদানটির সংঘাত অযৌক্তিক,
2) জালযুক্ত ঘর্ষণ পৃষ্ঠের পৃষ্ঠের নিম্ন মানের,
3) তৈলাক্তকরণ যুক্ত তৈলাক্তকরণের ভুল পছন্দ;
৪) সমাবেশের মান এবং পরিবেশের ব্যবহার দুর্বল।
কৃমি গিয়ার পরা।কৃমি চাকা সাধারণত টিন ব্রোঞ্জ, 45 টি ইস্পাতযুক্ত জোড় কৃম উপাদান HRC4555 কে শক্ত করে, বা 40Cr শক্ত HRC5055 কৃমি পেষকদন্তের মাধ্যমে রুক্ষতা Ra0.8μm গ্রাইন্ডিংয়ের পরে ব্যবহার করে।গিয়ারবক্সটি সাধারণ অপারেশন চলাকালীন ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে ধীরে পড়ে যায় এবং কিছু হ্রাসকারীরা 10 বছরেরও বেশি সময় ধরে ব্যবহার করা যায়।যদি পোশাকটি দ্রুত হয় তবে আমাদের অবশ্যই নির্বাচনটি সঠিক কিনা, ওভারলোড অপারেশন রয়েছে কিনা, সেইসাথে কীট উপাদান, সমাবেশের মান বা অপারেশন পরিবেশ এবং অন্যান্য কারণগুলি বিবেচনা করতে হবে।
3. ছোট তির্যক গিয়ার পরিধান।সাধারণত হ্রাসকারীর যোগ এবং তেলের ধরণের পরিমাণের সাথে সম্পর্কিত হ্রাসকারীর উল্লম্ব ইনস্টলেশনতে ঘটে।উল্লম্ব ইনস্টল করার সময় অপ্রতুল পরিমাণে তৈলাক্তকরণ তেল তৈরি করা সহজ।যখন অপারেশন বন্ধ হয়ে যায়, মোটর চালিত ড্রাইভের মধ্যে তেল হ্রাস পায়, গিয়ারগুলি সঠিক তৈলাক্তকরণ সুরক্ষা পেতে পারে না।যখন রিডিউসার শুরু হয়, কার্যকর তৈলাক্তকরণের অভাবে গিয়ারগুলি যান্ত্রিকভাবে পরা হয় বা এমনকি ক্ষতিগ্রস্থ হয়।
৪. কীট বিয়ারিং ক্ষতিগ্রস্থ হয়।
ব্যর্থতার ক্ষেত্রে, এমনকি যদি গিয়ারবক্সটি ভালভাবে সিল করা হয় তবে প্রায়শই দেখা যায় যে রিডুসারে গিয়ার তেলটি নিক্ষেপযোগ্য, ভার্চু জং, জারা, ক্ষতি।এটি কারণ একটি অপারেশন সময় পরে, গিয়ার তেল তাপমাত্রা বৃদ্ধি এবং জলের সাথে মিশ্রিত ঘন ঘনকরণ পরে ঠান্ডা হয়।অবশ্যই, এটি ভাল মানের এবং সমাবেশ প্রক্রিয়ার সাথেও জড়িত।
স্লিভ ড্রাইভের সাধারণ সমস্যার সমাধান
1. সমাবেশের গুণমান গ্যারান্টি।আপনি কিছু বিশেষ সরঞ্জাম ক্রয় বা করতে পারেন।রিডিউসারের অংশগুলি বিযুক্ত ও ইনস্টল করার সময়, হাতুড়ির মতো অন্যান্য সরঞ্জামগুলির সাথে আঘাত করা এড়াতে চেষ্টা করুন।গিয়ার্স এবং কৃমি গিয়ারগুলি প্রতিস্থাপন করার সময়, মূল অংশগুলি ব্যবহার করার চেষ্টা করুন এবং সেগুলি জোড়ায় প্রতিস্থাপন করুন;আউটপুট শ্যাফ্ট একত্রিত করার সময়, সহনশীলতা ফিটের প্রতি মনোযোগ দিন;পরিধান এবং মরিচা প্রতিরোধ করতে ফাঁকা খাদকে সুরক্ষিত করতে বা অঞ্চল স্কেলটির সাথে মেলে যা একটি রক্ষণাবেক্ষণের সময় বিচ্ছিন্ন করা কঠিন is
২. তৈলাক্তকরণ এবং সংযোজনগুলির নির্বাচনকৃমি গিয়ার স্লিভ ড্রাইভে সাধারণত 220 # গিয়ার তেল ব্যবহার করা হয়।ভারী ভারী চাপ, ঘন ঘন শুরুর কাজ এবং দুর্বল ব্যবহারের পরিবেশ সহ ভারী শুল্ক ট্রাকগুলির জন্য, কিছু তৈলাক্ত তেল অ্যাডিটিভগুলি গিয়ার তেলকে এখনও গিয়ারের পৃষ্ঠায় মেনে চলতে ব্যবহার করা যেতে পারে যখন রিডিউসারটি চলতে বন্ধ করে দেয় এবং সুরক্ষা তৈরি করে।প্রারম্ভকালীন সময়ে ভারী বোঝা, কম গতি, উচ্চ টর্ক এবং ধাতুর মধ্যে সরাসরি যোগাযোগ রোধ করতে ঝিল্লি গঠিত।সংযোজকটিতে সীলকে নরম এবং স্থিতিস্থাপক রাখার জন্য একটি সিল নিয়ন্ত্রক এবং একটি ফুটো প্রতিরোধক রয়েছে, কার্যকরভাবে তেল ফুটো কমান।
3. স্লিভ ড্রাইভের মাউন্টিং পজিশনের নির্বাচন।যদি সম্ভব হয় তবে উল্লম্বভাবে ইনস্টল করবেন না।উল্লম্বভাবে ইনস্টল করার সময়, লুব্রিকেটিং তেলের পরিমাণ যুক্ত অনুভূমিক ইনস্টলেশনের তুলনায় অনেক বেশি, যা তাপ উত্পাদন এবং হ্রাসকারকের তেল ফুটো হতে পারে।
৪. তৈলাক্তকরণ রক্ষণাবেক্ষণ ব্যবস্থা প্রতিষ্ঠা করুন।হ্রাসকারক কাজের "পাঁচ-সেট" নীতি অনুসারে হ্রাসকারীকে বজায় রাখা যায়।প্রতিটি স্লুইভ ড্রাইভে নিয়মিত যাচাই করতে এবং তাপমাত্রা বৃদ্ধি স্পষ্ট কিনা তা খুঁজে পাওয়ার জন্য একজন দায়িত্বশীল ব্যক্তি রয়েছে।যদি তাপমাত্রা 40 ডিগ্রি সেন্টিগ্রেড বা তেলের তাপমাত্রা 80 ডিগ্রি সেন্টিগ্রেডের বেশি হয়, তবে তেলের গুণমান হ্রাস পাবে।যখন তেলতে আরও তামা গুঁড়ো পাওয়া যায় এবং অস্বাভাবিক শব্দ তৈরি হয়, তা অবিলম্বে এটি ব্যবহার বন্ধ করুন, সময়মতো এটি মেরামত করুন, সমস্যা সমাধান করুন এবং তেলটি প্রতিস্থাপন করুন।পুনর্নবীকরণের সময়, গিয়ার ইউনিটটি সঠিকভাবে তৈলাক্তকরণ করা হয়েছে তা নিশ্চিত করার জন্য তেলের পরিমাণের দিকে মনোযোগ দিন।
এসডিই দ্বৈত অক্ষ স্লুইং ড্রাইভের ডেটা শীট
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 705 |
