উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | এসই 3 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
গিয়ারের অনুপাত: | 31: 1 | درجه: | ঘিরা |
---|---|---|---|
প্রয়োগ: | সৌরশক্তি | চালক: | জলবাহী মোটর |
আইপি গ্রেড: | IP66 | রঙ: | তাই অনুরোধ |
Effciency: | 40% | Backlash: | 0.1 ডিগ্রী |
লক্ষণীয় করা: | solar tracker drive,slewing drive for solar tracking system |

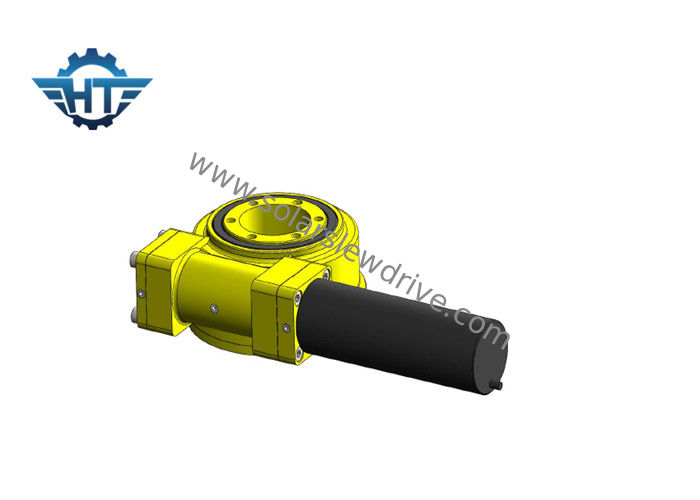

এসই ওয়ার্ম ইন্ডাস্ট্রিয়াল ইউজ এবং কনসেন্টেড সৌর পাওয়ার সিস্টেমের জন্য উচ্চ নির্ভুলতা সহ একক অ্যাক্সিস স্লু ড্রাইভকে গিয়ার করেছে
বিবরণ
সৌর ট্র্যাকার মসৃণ, ধীর এবং বলিষ্ঠ গতি থাকতে হবে। ট্র্যাকার উচ্চ অবস্থান নির্ভুলতা এবং নির্ভরযোগ্যতার উচ্চ ডিগ্রী ভোগদখল করা উচিত। এই প্রয়োজনীয়তা slewing ড্রাইভার হিসাবে পরিচিত বিশেষভাবে পরিকল্পিত ড্রাইভার দ্বারা অর্জন করা যেতে পারে।
যথার্থতা: 0.1 ডিগ্রী
উপলব্ধ: 3 ইঞ্চি - 12 ইঞ্চি
অনুভূমিক ইনস্টলেশন
এটি ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে আজিমুথ অক্ষের উপরে উল্লম্বভাবে স্লুইং ড্রাইভগুলি মাউন্ট করতে এবং উচ্চতা অক্ষের জন্য সুরক্ষা যোগ করার পরামর্শ দেওয়া হয়। অন্যান্য অ্যাপ্লিকেশনের জন্য, মাউন্টিং দিকগুলি সুরক্ষা স্তরের মূল্যায়নের উপর ভিত্তি করে এবং এটি আরও ভাল সুরক্ষার জন্য ভাল হবে।
উল্লম্ব ইনস্টলেশন
এটি ভাল সুরক্ষা জন্য সৌর অ্যাপ্লিকেশন মধ্যে সংযুক্ত অঙ্কন উল্লম্ব উল্লেখ slewing ড্রাইভ মাউন্ট করার পরামর্শ দেওয়া হয়। অন্যান্য অ্যাপ্লিকেশনের জন্য, মাউন্টিং দিকগুলি সুরক্ষা স্তরের মূল্যায়নের উপর ভিত্তি করে এবং এটি আরও ভাল সুরক্ষার জন্য ভাল হবে।
বিস্তারিত
1. তার মূল উপাদান হিসাবে slewing ভারবহন গ্রহণ করে, slewing ড্রাইভ অক্ষীয় বল, রেডিয়াল বল এবং একসাথে মুহূর্ত tilting সহ্য করতে পারেন।
2. Slewing ড্রাইভ ব্যাপকভাবে মডুলার ট্রেলার, সব ধরনের ক্রেন, এয়ারিয়াল ওয়ার্কিং প্ল্যাটফর্ম, সৌর ট্র্যাকিং সিস্টেম এবং বায়ু শক্তি সিস্টেম প্রয়োগ করা হয়।
3. বৈদ্যুতিক এবং গ্রহাণু gearboxes গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে।
4. স্লুইং ড্রাইভ সুবিধাগুলিতে স্থান সংরক্ষণের সুবিধা, একটি কমপ্যাক্ট ডিজাইনের সর্বাধিক লোড ক্ষমতা, ব্যাপক জীবদ্দশায়, কম রক্ষণাবেক্ষণ খরচ ইত্যাদি।
এস সিরিজের পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক | টকিং টোকা | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | NM | KN | KN | ডিগ্রী | হাঁ | কেজি | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হাঁ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | হাঁ | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হাঁ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | হাঁ | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | হাঁ | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হাঁ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | হাঁ | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | হাঁ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | হাঁ | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | হাঁ | 182 |
গঠন আঁকা
1. হাউজিং বেস
2. Slewing রিং
3. রেসওয়ে
4. সীল
5. শীর্ষ প্লেট
6. ড্রাইভ (জলবাহী মোটর / ইলেকট্রনিক মোটর)
7. মোটর অ্যাডাপ্টার
8. হে রিং
9. ইনপুট হোল
10. মোটর বিপরীত খাদ
11. শেষ ক্যাপ
12. কভার
13. এনকোডার
