উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | এসঈ 1 ~ SE25 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | এসঈ 1 ~ SE25 | গিয়ার অনুপাত: | 31: 1 ~ 150: 1 |
---|---|---|---|
আবেদন: | সৌর ট্র্যাকার | উৎপত্তি স্থল: | চ্যাংঝৌ, চীন |
চালক: | 24VDC গিয়ার মোটর | সনদপত্র: | আইএসও9001 / সিই |
বৈশিষ্ট্য: | একক অক্ষ | রক্ষণাবেক্ষণ: | বিনামূল্যে |
রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রি |
লক্ষণীয় করা: | সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ,সোলার ট্র্যাকার ড্রাইভ |

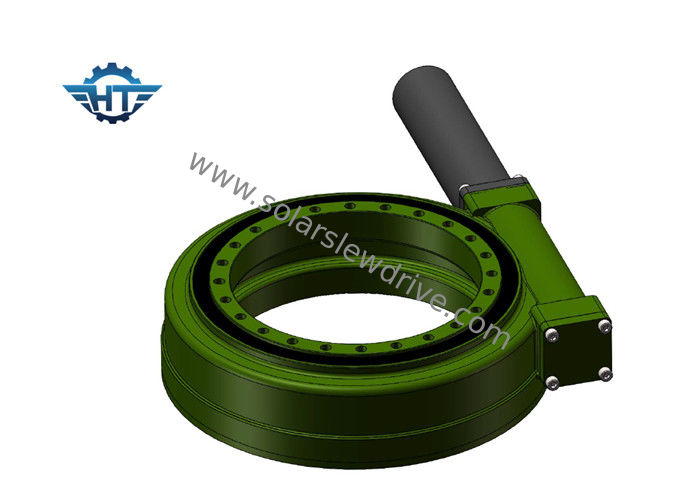

সোলার ট্র্যাকিং সিস্টেমের জন্য 24VDC গিয়ার মোটর সহ একক অক্ষ SE1 - SE25 সোলার ট্র্যাকার স্লিউ ড্রাইভ
বর্ণনা
স্লুইং রিং, যা স্লুইং বিয়ারিংস বা টার্নটেবল বিয়ারিং নামেও পরিচিত, এটি একটি বড় ভারবহন যা আরও অক্ষীয় লোড, রেডিয়াল লোড এবং কাত করার মুহূর্ত ধরে রাখতে সক্ষম।এটি পরিচিত: "মেশিন জয়েন্টস", অপরিহার্য যন্ত্রপাতি সংক্রমণ অংশ, দুটি বস্তুর মধ্যে যা আপেক্ষিক ঘূর্ণন গতি হতে হবে।এটির ভিতরের এবং বাইরের রিং, রোলিং এবং অন্যান্য উপাদান রয়েছে।
কেউ স্লুইং ড্রাইভকে গিয়ারবক্স হিসাবে বিবেচনা করতে পারে কারণ মূল গতি উপাদানগুলি হ'ল স্লুইং বিয়ারিং এবং ওয়ার্ম শ্যাফ্ট।এটি সিল, হাউজিং এবং মোটরের মতো সহায়ক উপাদান নিয়ে গঠিত।একটি শক্তি উৎস হিসাবে, স্লুই মোটর সাধারণত ডিসি প্ল্যানেটারি গিয়ার মোটর বা এসি গিয়ার মোটর।এসি হাইড্রোলিক মোটর প্রধানত নির্মাণ যন্ত্রপাতিতে পাওয়ার ড্রাইভ সিস্টেম হিসেবে ব্যবহৃত হয়।যেহেতু মূল উপাদানটি রিং ড্রাইভকে স্লুইং করছে, স্লুইং গিয়ারবক্স সহজেই অক্ষীয় এবং রেডিয়াল বাহিনীকে প্রতিরোধ করতে পারে।স্লু ড্রাইভ কাজের নীতি: কৃমি মোটর দ্বারা চালিত হয়, যা স্লুইং রিং এর বাইরের রিংকে ঘোরানোর জন্য চালায়;বাইরের রিংটি ফ্ল্যাঞ্জের মাধ্যমে টর্কে আউটপুট করে এবং স্লুইং রিংয়ের ভিতরের রিংটি হাউজিংয়ে ঠিক করা হয়।
স্লুইং ড্রাইভে রিভার্স সেলফ-লকিং আছে কারণ ওয়ার্ম গিয়ার ড্রাইভ রিভার্স সেলফ-লকিং বৈশিষ্ট্যের সাথে।এই বৈশিষ্ট্য হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টরের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে।Theতিহ্যগত সুইং পণ্যের তুলনায়, স্লুইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, বজায় রাখা সহজ, এবং ইনস্টলেশনের যথেষ্ট স্থান সংরক্ষণ করে।
Slewing ড্রাইভ সুবিধা
1. আওয়ারগ্লাস কৃমি প্রযুক্তি আরও দাঁত যোগাযোগ, উচ্চ টর্ক প্রদান করে
2. কম রক্ষণাবেক্ষণ খরচ সহ একটি অর্থনৈতিক এবং কমপ্যাক্ট সমাধান প্রদান করুন
3. স্লুইং গিয়ার এবং রেসওয়ে হার্ড প্রসেসিং প্রযুক্তি স্লো ড্রাইভের জীবনকাল বাড়ায়
4. সব slewing প্রক্রিয়া উপাদান কঠোরভাবে পরীক্ষা করা হয় এবং ভাল মানের নিশ্চয়তা আছে
5. কাস্টম নকশা পাওয়া যায়
মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত করা টর্ক | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | যথার্থতা | সেলফ লকিং | ওজন |
এনএম | এনএম | এনএম | কেএন | কেএন | ডিগ্রী | হ্যাঁ | কেজি | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | -0.1 | হ্যাঁ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | -0.1 | হ্যাঁ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | -0.1 | হ্যাঁ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | -0.1 | হ্যাঁ | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | -0.1 | হ্যাঁ | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | -0.1 | হ্যাঁ | ৫১ |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | -0.1 | হ্যাঁ | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | -0.1 | হ্যাঁ | .৫ |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | -0.1 | হ্যাঁ | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | -0.1 | হ্যাঁ | 182 |
Slewing ড্রাইভ অ্যাপ্লিকেশন
Slewing ড্রাইভ অ্যাপ্লিকেশন জন্য একটি নিখুঁত গতি নিয়ন্ত্রণ পণ্য যা ঘূর্ণন টর্ক শক্তি প্রয়োজন।
সৌর জন্য Slew ড্রাইভ: এটি সৌর ফোটোভোলটাইক প্যানেল ঘূর্ণন ডিজাইন করা হয় এবং বিদ্যুৎ উৎপাদন দক্ষতা উন্নত।একক অক্ষ এবং দ্বৈত অক্ষ সৌর ট্র্যাকিং সমাধান পাওয়া যায়।সোলার ট্র্যাকিং সিস্টেম অ্যাপ্লিকেশনের জন্য পাওয়ার জ্যাক মোশন স্লুইং ড্রাইভের মধ্যে রয়েছে সোলার কনসেন্ট্রেটর সোলার ডিশ, সিপিভি (কনসেন্ট্রেটেড ফটোভোলটাইক্স), সিএসপি (কনসেন্ট্রেটেড সোলার পাওয়ার), সোলার প্যারাবোলিক ট্রাফ, পিভি ট্র্যাকার
বায়ু জেনারেটরগুলির জন্য: স্লুইং ড্রাইভগুলি বায়ু টারবাইনে প্যাডেস্টাল ঘোরানোর জন্য ব্যবহৃত হয়
নির্মাণ যন্ত্রপাতি অ্যাপ্লিকেশনের জন্য স্লুইং ড্রাইভ: মাউন্ট করা ট্রাক ক্রেন, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, ডক ক্রেন, টিম্বার গ্র্যাবে ব্যাপকভাবে প্রয়োগ করা হয়
শিল্প বাজারের জন্য: অটোমেশন/অ্যাসেম্বলি লাইন, রোবোটিক আর্ম
স্যাটেলাইটের জন্য: স্লাইট ড্রাইভ স্পেস কমিউনিকেশন এবং স্যাটেলাইট ডিশে গ্লোবাল পজিশনিং সিস্টেমের জন্য ব্যবহার করা যেতে পারে
