উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE3 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 100~1100/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
গিয়ারের অনুপাত: | 31: 1 | সাধারণ আউটপুট টর্ক: | 533 এনএম |
---|---|---|---|
উৎপত্তি স্থল: | Changzhou, চীন | জিভ ধরে: | 7000 এনএম |
ঝুঁকির টর্কে: | 744 এনএম | রেটেড আউটপুট টর্ক: | 0.065 আরপিএম |
ব্যবহার: | সৌর ট্র্যাকার | বৈশিষ্ট্য রক্ষা করুন: | IP66 |
লক্ষণীয় করা: | কীট ড্রাইভ গিয়ারবক্স,কৃমি গিয়ার স্লুইং রিং |

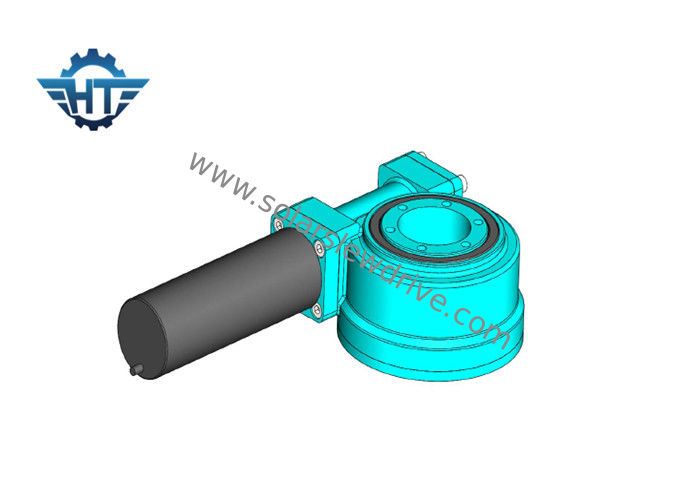

এসই 3 কৃমি গিয়ার স্লু ড্রাইভ 24 সিসি গিয়ার মোটর সহ সোলার ট্র্যাকার স্লু ড্রাইভ সংযুক্ত
বিবরণ
এসই স্লিভ ড্রাইভগুলি মূলত সোলার ট্র্যাকিং সিস্টেম, নির্মাণ যন্ত্রপাতি ব্যবহৃত হয়।
তাদের একাধিক ব্যবহারের কারণে, স্লুইং ড্রাইভগুলি বিভিন্ন ধরণের মডেল আকার, পারফরম্যান্স ব্যাপ্তি এবং মাউন্টিং বৈশিষ্ট্য নিয়ে আসে। ড্রাইভগুলি একই অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং একই গিয়ার বাক্স থেকে লোড হোল্ডিং এবং রোটেশনাল টর্ক উভয়ই প্রয়োজন। এগুলি ঘূর্ণনের দ্বৈত অক্ষ দ্বারা, (একই সময়ে অক্ষ ঘুরিয়ে) বা একই অক্ষের দ্বৈত ড্রাইভ দিয়ে তৈরি করা যেতে পারে (দুটি অক্ষরের থ্রেড একই অক্ষরে একই রিং গিয়ার চালনা করে)।
স্লুইং ড্রাইভের প্যারামিটার
মডেল | অনুপাত | রেটেড আউটপুট টর্ক | ঝুঁকির টর্কে | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | NM | KN | KN | ডিগ্রী | হাঁ | কেজি | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হাঁ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | হাঁ | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হাঁ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | হাঁ | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | হাঁ | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হাঁ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | হাঁ | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | হাঁ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | হাঁ | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | হাঁ | 182 |
মন্তব্য
1. বিভিন্ন মোটর (এসি, ডিসি, এবং হাইড্রোলিক) গ্রাহকের প্রয়োজন অনুসারে ডিজাইন করা যেতে পারে।
২. মোটরটির বিপরীতে খাদ হেক্স হেড বা না হেক্স হেড হতে বেছে নিতে পারে।
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য দ্বৈত সমর্থনকারী কাঠামো গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্কটি অনেক বেড়ে যায় increased
২. সান হুইল এবং গ্রহের চাকা স্প্লাইনের মাধ্যমে সংযুক্ত রয়েছে যা গিয়ারবক্সের সর্বাধিক টর্ক বাড়িয়ে তোলে এবং জীবনকে দীর্ঘায়িত করে।
৩. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা শব্দের কম আনফ উচ্চ গতিতে মসৃণভাবে চালায়। অভ্যন্তরীণ গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয়। গিয়ারবক্স এবং মোটরটি অক্ষের স্ক্রু দ্বারা একটি সিউম ফিক্সের দ্বারা অবস্থিত যা মিলের যথার্থতা বাড়ায় এবং শব্দ কমায়।
৪. আমরা গ্রহীয় চাকার অভ্যন্তরে রোলিং পিন ধারক ব্যবহার করি we গ্লাইডিং গ্রাইন্ডের পরিবর্তে রোলিং পিন নাকাল ব্যবহার করি যাতে গিয়ারবক্সের জীবনযুগ দীর্ঘ হয়।
5. ডাবল সমর্থন কাঠামো; গ্রহগত গিয়ারগুলির অভ্যন্তরীণ বোরে অভ্যন্তরীণ নাকাল অভ্যন্তরীণ বোরের বৃত্তাকারতা 0.003 মিমি কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চালিত; এইচআরসি 60 গিয়ার পৃষ্ঠতল নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণের ফলে 10000 ঘন্টারও বেশি সময় ধরে নিরব ও স্থির অপারেটিং এবং দীর্ঘ জীবনকাল নিশ্চিত হয়।
মাত্রা
