24 ভিসি প্ল্যানেটারি গিয়ার মোটর এবং হল সেন্সর সহ এসই 3 সংযুক্ত সোলার ট্র্যাকার স্লু ড্রাইভ

Name: 24 ভিসি প্ল্যানেটারি গিয়ার মোটর এবং হল সেন্সর সহ এসই 3 সংযুক্ত সোলার ট্র্যাকার স্লু ড্রাইভ
Brand: HangTuo
SKU: SE3
Price: 100 USD
Availability: InStock
Rating: 4.8 (124 reviews)
ISBN: 12176795

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HangTuo
সাক্ষ্যদান:	CE, ISO9001
মডেল নম্বার:	SE3

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 জামায়
মূল্য:	USD 100~1100/ pc
প্যাকেজিং বিবরণ:	পাতলা পাতলা কাঠ বক্স
ডেলিভারি সময়:	15 ~ 45 দিন
পরিশোধের শর্ত:	T/T, L/C, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা:	প্রতি মাসে ২০০০ pcs

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

গিয়ার অনুপাত:	31: 1	সাধারণ আউটপুট টর্ক:	533 এনএম
উৎপত্তি স্থল:	চ্যাংঝৌ, চীন	জিভ ধরে:	7000 এনএম
ঝুঁকির টর্কে:	744 এনএম	রেটেড আউটপুট টর্ক:	0.065 আরপিএম
ব্যবহার:	সৌর ট্র্যাকার	বৈশিষ্ট্য রক্ষা করুন:	IP66
লক্ষণীয় করা:	সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ , সোলার ট্র্যাকার ড্রাইভ

SE3 24VDC প্ল্যানেটারি গিয়ার মোটর এবং হল সেন্সর সহ সোলার ট্র্যাকার স্লিউ ড্রাইভ

বর্ণনা

ওয়ার্ম ড্রাইভ গিয়ারবক্স এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা একটি অবিচ্ছিন্ন বা চক্রাকার চলাচলের সাথে ধীর ঘূর্ণনের দাবি করে যা সম্মিলিত লোড পরিচালনা করতে সক্ষম।পণ্যটি একটি বৈদ্যুতিক বা জলবাহী মোটরকে সংযুক্ত করার পাশাপাশি একটি সম্পূর্ণ সিস্টেমকে সরঞ্জামগুলির সাথে সংযুক্ত করার জন্য আদর্শ মাত্রা সহ।

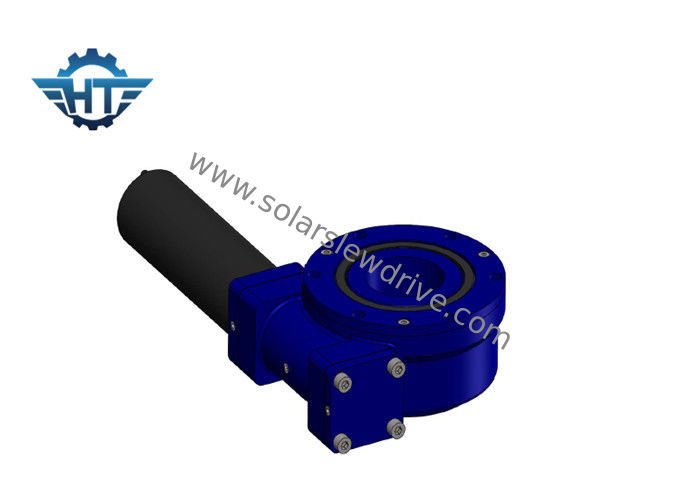

24 ভিসি প্ল্যানেটারি গিয়ার মোটর এবং হল সেন্সর সহ এসই 3 সংযুক্ত সোলার ট্র্যাকার স্লু ড্রাইভ 0

এর কম্প্যাক্টনেস, উচ্চ অনমনীয়তা এবং অন্যান্য উল্লেখিত সুবিধার কারণে, একটি ওয়ার্ম ড্রাইভ সিস্টেম বিভিন্ন যন্ত্রপাতি যেমন মোবাইল অ্যাসেম্বলি প্ল্যাটফর্ম, স্যাটেলাইট সিস্টেম, হোলজ যানবাহনে হাইড্রোলিক লোডিং ক্রেন, ছোট সামুদ্রিক ক্রেন, বর্ধিত ঘোরানো মই, বড় চাকা ইউনিটে ব্যবহৃত হয়। সামুদ্রিক পোর্টাল পরিবহনকারী।

একটি স্লু ওয়ার্ম ড্রাইভ সিস্টেম একটি কম্প্যাক্টলি নির্মিত ইউনিট যা একটি স্লুইং রিং, বেস প্লেট এবং ওয়ার্ম নিয়ে গঠিত।এই ইউনিট একটি slewing রিং এবং একটি ইউনিট মধ্যে একটি কৃমি সুবিধা নিয়ে আসে।

স্লুইং ড্রাইভের পরামিতি

মডেল	অনুপাত	রেট আউটপুট টর্ক	কাত করা টর্ক	জিভ ধরে	অক্ষীয় লোড	রেডিয়াল লোড	দক্ষতা	যথার্থতা	সেলফ লকিং	ওজন
মডেল	অনুপাত	এনএম	এনএম	এনএম	কেএন	কেএন	দক্ষতা	ডিগ্রী	হ্যাঁ	কেজি
1 "	31: 1	400	1000	1800	22	12	40%	-0.1	হ্যাঁ	6
3 "	31: 1	300	1500	7000	30	15	40%	-0.1	হ্যাঁ	9
5 "	37: 1	637.5	6000	9200	68	27	40%	-0.1	হ্যাঁ	14
7 "	57: 1	1750	10500	13200	132	58	40%	-0.1	হ্যাঁ	23
9 "	61: 1	4300	49900	30800	340	130	40%	-0.1	হ্যাঁ	44
12 "	78: 1	5600	54400	40560	480	190	40%	-0.1	হ্যাঁ	৫১
14 "	85: 1	6750	135000	44200	680	230	40%	-0.1	হ্যাঁ	62
17 "	102: 1	9460	203000	53040	980	390	40%	-0.1	হ্যাঁ	.৫
21 "	125: 1	16000	271000	65000	1600	640	40%	-0.1	হ্যাঁ	141
25 "	150: 1	21450	346000	89000	2400	950	40%	-0.1	হ্যাঁ	182

মন্তব্য

1. বিভিন্ন মোটর (এসি, ডিসি, এবং হাইড্রোলিক) গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে।

2. মোটরের বিপরীত খাদ হেক্স হেড বা না হেক্স হেড হতে পারে।

ডিসি মোটর

1. আউটপুট শ্যাফ্টের জন্য ডুয়েল সাপোর্টিং স্ট্রাকচার গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্ক অনেক বেড়ে যায়।

2. সূর্যের চাকা এবং গ্রহের চাকা স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বাধিক টর্ক বৃদ্ধি করে এবং জীবনকে দীর্ঘায়িত করে।

We. আমরা ইনপুট পর্যায়ে হেলিক্যাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে নয়েজ কম এএনএফ মসৃণভাবে চালায়। ভিতরের গিয়ার রিং আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত করতে পারি এবং নকশা নমনীয় হয়। গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সিম ফিক্স দ্বারা অবস্থিত যা মিলে যথার্থতা বৃদ্ধি করে এবং শব্দ কমায়।

4. আমরা গ্রহ চাকার ভিতরে রোলিং পিন ধারক ব্যবহার করি।

5. ডবল সমর্থন কাঠামো;গ্রহের গিয়ারের অভ্যন্তরীণ বোরে অভ্যন্তরীণ গ্রাইন্ডিং অভ্যন্তরীণ বোর গোলাকার করে তোলে যা 0.003 মিমি কম;HRC60 গিয়ার সারফেস প্রিসিশন স্ক্র্যাপিং; এই সব টেকনোলজি অবলম্বন করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবন নিশ্চিত করে।

মাত্রা

24 ভিসি প্ল্যানেটারি গিয়ার মোটর এবং হল সেন্সর সহ এসই 3 সংযুক্ত সোলার ট্র্যাকার স্লু ড্রাইভ 1
