উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE3 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 100~1100/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
গিয়ারের অনুপাত: | 31: 1 | সাধারণ আউটপুট টর্ক: | 533 এনএম |
---|---|---|---|
উৎপত্তি স্থল: | Changzhou, চীন | জিভ ধরে: | 7000 এনএম |
ঝুঁকির টর্কে: | 744 এনএম | রেটেড আউটপুট টর্ক: | 0.065 আরপিএম |
ব্যবহার: | সৌর ট্র্যাকার | বৈশিষ্ট্য রক্ষা করুন: | IP66 |
লক্ষণীয় করা: | solar tracker drive,solar slew drive |

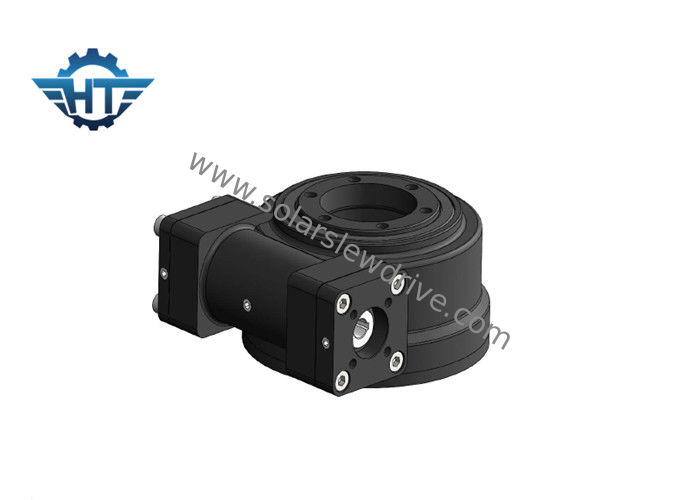

টিল্টেড সোলার ট্র্যাকিং সিস্টেমের জন্য 24 ভিডিসির প্ল্যানেটারি গিয়ার মোটর সহ এসই 3 আইপি 66 ছোট স্লিভ ড্রাইভ
বিবরণ
আমাদের এসই ড্রাইভগুলি এমন একটি আইপি 66 রেটেড এনক্লোজার সরবরাহ করে যা পরিবেশগত কণা যেমন ধুলা, ময়লা, বালু, এমনকি জলের থেকে প্রায় সম্পূর্ণ সুরক্ষা দেয়। আমাদের পরীক্ষার সরঞ্জামগুলি আমাদের পণ্যগুলিকে 30 বছরের মাঠের জীবনকাল নিশ্চিত করে।
একটি স্লিভ ড্রাইভ সিস্টেমটি একটি কমপ্যাক্ট বিল্ড ইউনিট যা একটি কীট, গিয়ার, বেস, ঘর, বিয়ারিংস এবং অন্যান্য আনুষাঙ্গিক সমন্বয়ে গঠিত। এই ইউনিটটি একটি ইউনিটে গিয়ার এবং কৃমির সুবিধা নিয়ে আসে।
স্লুইং ড্রাইভের প্যারামিটার
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হাঁ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হাঁ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হাঁ | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হাঁ | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হাঁ | 204 |
বিভিন্ন মোটর (220VAC, 380VAC মোটর, 12 ভিডিসি, 24 ভিডিসি, 48 ভিডিসি মোটর, সার্ভো মোটর এবং স্টিপার মোটর) গ্রাহকের প্রয়োজন অনুসারে ডিজাইন করা যেতে পারে।
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য দ্বৈত সমর্থনকারী কাঠামো গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্কটি অনেক বেড়ে যায় increased
২. সান হুইল এবং গ্রহের চাকা স্প্লাইনের মাধ্যমে সংযুক্ত রয়েছে যা গিয়ারবক্সের সর্বাধিক টর্ক বাড়িয়ে তোলে এবং জীবনকে দীর্ঘায়িত করে।
৩. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা শব্দের কম আনফ উচ্চ গতিতে মসৃণভাবে চালায়। অভ্যন্তরীণ গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয়। গিয়ারবক্স এবং মোটরটি অক্ষের স্ক্রু দ্বারা একটি সিউম ফিক্সের দ্বারা অবস্থিত যা মিলের যথার্থতা বাড়ায় এবং শব্দ কমায়।
৪. আমরা গ্রহীয় চাকার অভ্যন্তরে রোলিং পিন ধারক ব্যবহার করি we গ্লাইডিং গ্রাইন্ডের পরিবর্তে রোলিং পিন নাকাল ব্যবহার করি যাতে গিয়ারবক্সের জীবনযুগ দীর্ঘ হয়।
5. ডাবল সমর্থন কাঠামো; গ্রহগত গিয়ারগুলির অভ্যন্তরীণ বোরে অভ্যন্তরীণ নাকাল অভ্যন্তরীণ বোরের বৃত্তাকারতা 0.003 মিমি কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চালিত; এইচআরসি 60 গিয়ার পৃষ্ঠতল নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণের ফলে 10000 ঘন্টারও বেশি সময় ধরে নিরব ও স্থির অপারেটিং এবং দীর্ঘ জীবনকাল নিশ্চিত হয়।
মাত্রা
