উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | VE9 " |
---|---|---|---|
গিয়ারের অনুপাত: | 61: 1 | রেট দেওয়া Torque: | 4300 এনএম |
জিভ ধরে: | 27200 এনএম | ঝুঁকির টর্কে: | 16000 এনএম |
দক্ষতা: | 40% | স্কয়ার আউটপুট: | 94 * 94 মিমি |
লক্ষণীয় করা: | solar tracker drive,solar slew drive |

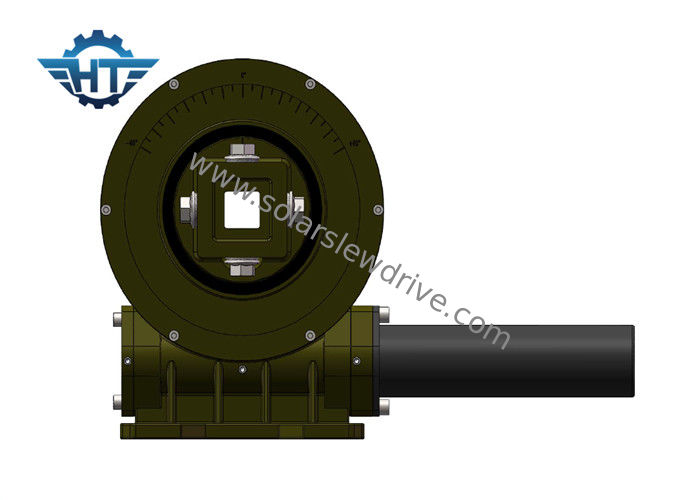

ফ্ল্যাট একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য স্কোয়ার টিউব আউটপুট সহ উল্লম্ব কৃমি গিয়ার ছোট স্লু ড্রাইভ
বিবরণ
একসাথে র্যাডিয়াল, অক্ষীয় এবং মুহুর্তের বোঝা হ্যান্ডেল করার জন্য স্লুইং ড্রাইভ ডিজাইন করা হয়েছে।
9 ইঞ্চি উল্লম্ব স্লু ড্রাইভগুলি স্কোয়ার টিউব বা ফ্ল্যাঞ্জ আউটপুট সহ হতে পারে। স্কয়ারটিউবটি সাধারণত 94 × 94 মিমি হয় এবং আমরা 110 × 110 মিমি নল আকারের সাথে বিকাশ করি যা ফ্ল্যাট একক অক্ষের সৌর ট্র্যাকিং সিস্টেম ব্যবহৃত হয়। আকার গ্রাহকদের বিশেষ চাহিদা উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে। এটিতে উচ্চ আইপি গ্রেড রয়েছে যা পরিবেশের বিভিন্ন পরিস্থিতি যেমন ধূলিকণা, জল, বালি এবং এমনকি জল থেকে ড্রাইভকে রক্ষা করতে পারে।
আমরা ISO9001 সিস্টেমে প্রয়োজনীয় যা স্ট্যান্ডার্ডের উপর ভিত্তি করে তৈরি করা হয়। আমরা সিই শংসাপত্রগুলিও পাস করেছি। স্লুইভ ড্রাইভটির দীর্ঘ জীবনকাল রয়েছে এবং এটি জীবনের সময় ব্যবহার করে 30 বছরের জন্য ডিজাইন করা হয়েছে।
প্রযুক্তিগত তথ্য
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হাঁ | 251 |
সুবিধাদি
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
২. সফ্টওয়্যার নিয়ন্ত্রণ সিস্টেমের কলুষিতকরণের ক্ষেত্রে ভিতরে হার্ড স্টপ
৩. ভিতরে velopোকানো কৃমি ড্রাইভ
4. উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
5. স্ব-লকিং ফাংশন
6. স্কোয়ার টিউব আউটপুট 110 * 110 মিমি বা 94 * 94 মিমি
