উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE3 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 120~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | VE3 " |
---|---|---|---|
গিয়ারের অনুপাত: | 31: 1 | দক্ষতা: | 40% |
রঙ: | রাল 9006 বা অনুরোধ হিসাবে | প্রয়োগ: | সৌর ট্র্যাকিং সিস্টেম |
উৎপত্তি স্থল: | Changzhou, চীন | চালক: | 24 ভিডিসি মোটর |
ওয়ারান্টীর: | 5 ~ 10 বছর | প্রত্যয়ন পত্র: | ISO9001, সিই |
ইনস্টলেশন সাইট: | ওপেন ফিল্ড, ফ্ল্যাট ছাদ | বৈশিষ্ট্য: | সুরক্ষিত, দ্রুত ইনস্টলেশন, দীর্ঘ জীবন |
লক্ষণীয় করা: | কৃমি ড্রাইভ গিয়ারবক্স,কৃমি গিয়ার স্লুইং রিং |

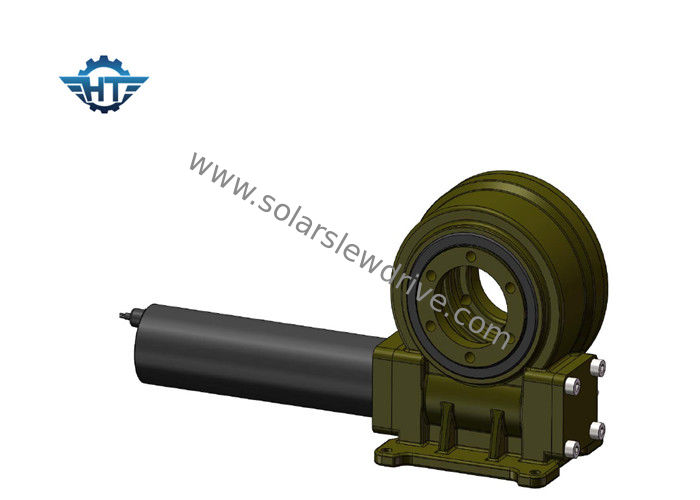

একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য 24 ভিডিসি গিয়ার মোটর সহ 3 ইঞ্চির একক অক্ষ ছোট ছোট স্লু ড্রাইভ
স্লুইচিং ড্রাইভ একটি নতুন ধরণের স্লুইং পণ্য যা সাধারণত স্লুইং রিং নামে পরিচিত যা সাধারণত কৃমি, স্লুইং রিং, আবাসন, মোটর এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত। যেহেতু মূল উপাদানগুলি বিয়ারিং বিয়ারিং, তাই তারা একসাথে অক্ষীয় শক্তি, রেডিয়াল ফোর্স এবং ওভারট্রিং মুহুর্তগুলি সহ্য করতে পারে। Traditionalতিহ্যবাহী রোটারি পণ্যগুলির সাথে তুলনা করে নতুন স্লুইং ড্রাইভটিতে সহজেই ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং আরও একটি বৃহত্তর ইনস্টলেশন স্থানের বৈশিষ্ট্য রয়েছে।
ভিই সিরিজের পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক | ঝুঁকির টর্কে | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | KN | KN | NM | ডিগ্রী | হাঁ | কেজি | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হাঁ | 13 |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হাঁ | 28 |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হাঁ | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হাঁ | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হাঁ | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হাঁ | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হাঁ | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হাঁ | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হাঁ | 244 |
প্রস্তাবিত স্লুইং ড্রাইভ
সংযুক্ত হাউজিং স্লুইং ড্রাইভ | এসঈ 1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
যথাযথ বদ্ধ আবাসন স্লুইং ড্রাইভ | ZE3 | ZE5 | ZE7 | ZE9 | ||||
কীট গিয়ার স্লুইং ড্রাইভ | WE1 | WE3 | WE5 | WE7 | WE9 | |||
দ্বৈত অক্ষ স্লুইভ ড্রাইভ | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
উল্লম্বভাবে বদ্ধ স্লুইং ড্রাইভ | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য দ্বৈত সমর্থনকারী কাঠামো গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্কটি অনেক বেড়ে যায় increased
২. সান হুইল এবং গ্রহের চাকা স্প্লাইনের মাধ্যমে সংযুক্ত রয়েছে যা গিয়ারবক্সের সর্বাধিক টর্ক বাড়িয়ে তোলে এবং জীবনকে দীর্ঘায়িত করে।
৩. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা শব্দের কম আনফ উচ্চ গতিতে মসৃণভাবে চালায়। অভ্যন্তরীণ গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয়। গিয়ারবক্স এবং মোটরটি অক্ষের স্ক্রু দ্বারা একটি সিউম ফিক্সের দ্বারা অবস্থিত যা মিলের যথার্থতা বাড়ায় এবং শব্দ কমায়।
৪. আমরা গ্রহীয় চাকার অভ্যন্তরে রোলিং পিন ধারক ব্যবহার করি we গ্লাইডিং গ্রাইন্ডের পরিবর্তে রোলিং পিন নাকাল ব্যবহার করি যাতে গিয়ারবক্সের জীবনযুগ দীর্ঘ হয়।
5. ডাবল সমর্থন কাঠামো; গ্রহগত গিয়ারগুলির অভ্যন্তরীণ বোরে অভ্যন্তরীণ নাকাল অভ্যন্তরীণ বোরের বৃত্তাকারতা 0.003 মিমি কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চালিত; এইচআরসি 60 গিয়ার পৃষ্ঠতল নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণের ফলে 10000 ঘন্টারও বেশি সময় ধরে নিরব ও স্থির অপারেটিং এবং দীর্ঘ জীবনকাল নিশ্চিত হয়।
