উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo | মডেল: | SDE7 " |
---|---|---|---|
গিয়ার অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 2000 এনএম |
জিভ ধরে: | 13500 এনএম | ঝুঁকির টর্কে: | 13200 এনএম |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
অক্ষীয় লোড: | 34 কেএন | রেডিয়াল লোড: | 58 কেএন |
লক্ষণীয় করা: | কৃমি গিয়ার স্লিভ ড্রাইভ,রিং গিয়ার স্যুইচিং |

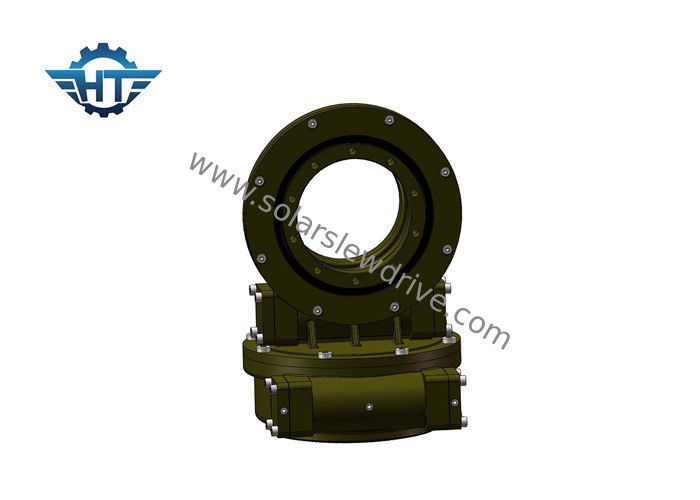

উচ্চ ট্রান্সমিশন দক্ষতা SDE7 গিয়ার স্লু ড্রাইভ গিয়ারবক্স, দ্বৈত অক্ষ এবং সৌর ট্র্যাকারগুলির জন্য স্ব লক
ভূমিকা
দ্বৈত অক্ষ স্লুইং ড্রাইভগুলি এমন পরিস্থিতিতেগুলির জন্য উপযুক্ত যা উভয় উল্লম্ব এবং অনুভূমিকভাবে ঘোরানো দরকার।সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে দ্বৈত অক্ষ সোলার ট্র্যাকারস, স্যাটেলাইট এবং রাডার থালা, মেশিনগুলির উভয় দিকে 360 ডিগ্রি চলন্ত প্রয়োজন moving
চাংঝু হ্যাঙ্গটুও মেকানিকাল কোং, লি একটি পেশাদার উত্পাদনকারী এবং স্লুইচিং বিয়ারিং / স্লুইং রিং / স্লুইভ সার্কেল, স্লুইং ড্রাইভ / স্লু ড্রাইভ, যা মূলত বন্দর যন্ত্রপাতি, খনির যন্ত্রপাতি, ওয়েল্ডিং যন্ত্রপাতি, নির্মাণ যানবাহন, মডুলার যানবাহন, একক হিসাবে প্রয়োগ করা হয় বা দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেম এবং ছোট বায়ু শক্তি সিস্টেম, উপগ্রহ, অ্যান্টেনা ইত্যাদি
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
ঘ।ভিতরে mোকানো কৃমি ড্রাইভ
ঘ।উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
ঘ।স্ব-লকিং ফাংশন
এসডিই সিরিজের পারফরম্যান্স চার্ট
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 705 |
কী পরামিতিগুলির শব্দকোষ
মুহুর্তের টর্ক ঝুঁকছেন: টর্ক হ'ল লোডের অবস্থান এবং স্লুয়িং বিয়ারিংয়ের কেন্দ্রের মধ্যবর্তী দূরত্ব দ্বারা বহুগুণে লোড।যদি লোড এবং দূরত্বের মাধ্যমে উত্পন্ন কোর্কটি রেট্ড টিল্টিং মুহুর্তের টর্কের চেয়ে বেশি হয় তবে স্লুইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড: স্লুইচিং বিয়ারিংয়ের অক্ষটিতে উল্লম্ব লোড করুন
অক্ষীয় লোড: স্মুয়িং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড করুন
জিভ ধরে:এটি বিপরীত টর্ক।
স্ব-লকিং: কেবল যখন লোড করা হয়, স্লুয়িং ড্রাইভ বিপরীত ঘোরানো সক্ষম হয় না এবং তাই স্ব-লকিং বলে called
কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়;আমাদের মানক রঙটি RAL 9006।
