উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 398~456/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7 " |
---|---|---|---|
গিয়ারের অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 2000 এনএম |
জিভ ধরে: | 13500 এনএম | ঝুঁকির টর্কে: | 13200 এনএম |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
লক্ষণীয় করা: | কীট গিয়ার slewing রিং,কীট গিয়ার মোটর |

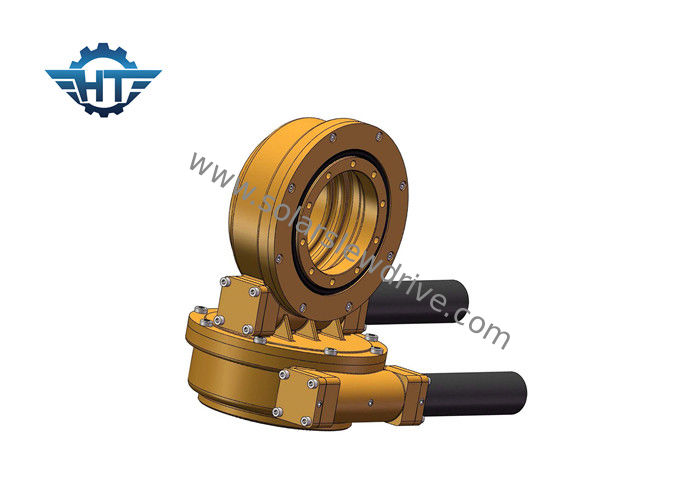

আইপি 66 এনভল্ফ হারগ্লাস ওয়ার্ম গিয়ার ডুয়াল অক্ষ ড্রাইভ টাওয়ার মিরর ঘন সৌরবিদ্যুতের জন্য
বিবরণ
টাওয়ার তাপবিদ্যুৎ উত্পাদনের নীতি
শোষিত সূর্যালোকটি টাওয়ারের শীর্ষে মনোনিবেশ করে এবং বিদ্যুত উত্পাদন করতে তাপ স্থানান্তর কার্যকারী মাধ্যমকে উত্তাপ দেয় এমন এককেন্দ্রিক সৌর শক্তি উত্পাদন প্রযুক্তি একটি পাইপলাইন সংক্রমণ সিস্টেমের প্রয়োজন হয় না, তাপের ক্ষতি হ্রাস করে, উচ্চ সিস্টেমের দক্ষতা রাখে এবং সংরক্ষণের জন্য সুবিধাজনক তাপ। টাওয়ারের কাজের মাধ্যমটি বায়ু, জল বা জলীয় বাষ্প, গলিত লবণ এবং এর মতো হতে পারে।
টাওয়ার সিএসপিতে স্লিউ ড্রাইভ প্রয়োগ করা হয়েছে
পণ্যের নাম | 43Nm 24Vdc গিয়ার মোটর সহ SDE7 স্লুইং ড্রাইভ |
আউটপুট টর্ক | 980 এনএম; 723 ft.lbs |
সর্বোচ্চ আউটপুট টর্ক | 1938 এনএম; 1429 ft.lbs |
মুহুর্তের টর্ক ঝুঁকছেন | 7000 এনএম; 5163 ft.lbs |
জিভ ধরে | 13200 এনএম; 9736 ft.lbs |
স্ট্যাটিক অ্যাক্সিয়াল রেটিং | 133.20 কেএন; 29943 পাউন্ড |
স্ট্যাটিক রেডিয়াল রেটিং | 53 কেএন; 11977 পাউন্ড |
ডায়নামিক অ্যাক্সিয়াল রেটিং | 31.90 কেএন; 7171 পাউন্ড |
গতিশীল রেডিয়াল রেটিং | 27.91 কেএন; 6274 পাউন্ড |
মোটর বিকল্প | 380V / 220V এসি মোটর; Stepper মোটর ; Brushless মোটর |
পণ্য শৈলী | দ্বৈত অক্ষ; একক অক্ষ; সিপিভি / HCPV; সোলার ডিশ; অধিবৃত্তসদৃশ; সৌর টাওয়ার |
অ্যাপ্লিকেশন বৈশিষ্ট্য | সৌর ট্র্যাকিং সিস্টেম, শিল্প মেশিনার |
স্লুইং ড্রাইভগুলি একই গিয়ারবক্স থেকে লোড-হোল্ডিং এবং ঘূর্ণন টর্কের উভয় ক্ষেত্রেই উপযুক্ত। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইনস, স্যাটেলাইট এবং রাডার থালা, ট্রাক ক্রেনস, ম্যান লিফটস, ইউটিলিটি সরঞ্জাম, জলবাহী সরঞ্জাম সংযুক্তি, তেল সরঞ্জাম সরঞ্জাম, টায়ার হ্যান্ডলার, খননকারী ড্রিকস এবং অটোমোটিভ লিফ্ট।
পারফরম্যান্স টেবিল
মডেল | অনুপাত | রেটেড আউটপুট টর্ক | ঝুঁকির টর্কে | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | KN | KN | NM | ডিগ্রী | হাঁ | কেজি | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হাঁ | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হাঁ | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হাঁ | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হাঁ | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হাঁ | 157 কেজি |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হাঁ | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হাঁ | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হাঁ | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হাঁ | 682 কেজি |
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
ঘ । ভিতরে mোকানো কৃমি ড্রাইভ
ঘ । উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
ঘ । স্ব-লকিং ফাংশন
Applicatons
কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়; আমাদের মান রঙ RAL 9006।
