উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 398~456/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo | মডেল: | SDE7 " |
---|---|---|---|
গিয়ার অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 2000 এনএম |
জিভ ধরে: | 13500 এনএম | ঝুঁকির টর্কে: | 13200 এনএম |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
লক্ষণীয় করা: | কৃমি গিয়ার স্লিভ ড্রাইভ,রিং গিয়ার স্যুইচিং |

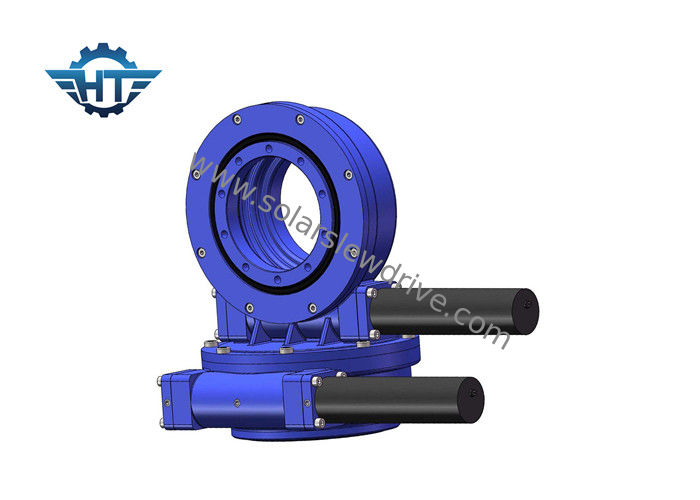

সৌর তাপীয় শক্তির জন্য হ্রাস মোটর সহ এনভলাপ হরগ্লাস ওয়ার্ম গিয়ার স্ল্যু ড্রাইভ গিয়ারবক্স
বর্ণনা
সৌর তাপবিদ্যুৎ উত্পাদনের মূলনীতিটি হ'ল আয়নার মাধ্যমে সৌর শক্তি সংগ্রহের ডিভাইসে সূর্যের আলো সংগ্রহ করা এবং সংগ্রহের ডিভাইসে তাপ স্থানান্তর মাধ্যম (তরল বা গ্যাস) উত্তাপের জন্য সৌর শক্তি ব্যবহার করা এবং তারপরে বাষ্প গঠনের জন্য জলকে উত্তপ্ত করা ড্রাইভ বা সরাসরি জেনারেটর বিদ্যুৎ উত্পাদন চালনা।
সিস্টেমের প্রকার
সাধারণভাবে, সৌর তাপ বিদ্যুৎ উত্পাদনে নিম্নলিখিত চার প্রকার রয়েছে: ট্রাথ, টাওয়ার, ডিশ (ডিস্ক) এবং ফ্রেসনেল।
গর্ত
ট্রুপ টাইপ সৌর তাপ বিদ্যুৎ উত্পাদন সিস্টেমকে ট্রাট প্যারাবলিক মিরর সৌর তাপ বিদ্যুত্ উত্পাদন সিস্টেম বলে।ট্রুপ টাইপ প্যারাবলিক কনসেন্ট্রেটেটিং কালেক্টরগুলি সিরিজ এবং সমান্তরালভাবে সজ্জিত করা হয়, কার্যক্ষম মাধ্যমকে উত্তপ্ত করা, সুপারহিট বাষ্প উত্পন্ন করে এবং বিদ্যুৎ উৎপাদনের জন্য স্টিম টারবাইন জেনারেটর সেট চালনা করে।
টাওয়ার
1973 সালে, বিশ্বব্যাপী তেল সঙ্কটের প্রাদুর্ভাব সৌর প্রযুক্তির গবেষণা ও বিকাশকে উদ্দীপিত করেছিল।সৌর কোষের সাথে তুলনা করে দাম বেশি এবং দক্ষতা কম।সৌর তাপ বিদ্যুৎ উত্পাদনের দক্ষতা তুলনামূলকভাবে বেশি এবং প্রযুক্তি তুলনামূলকভাবে পরিপক্ক।
ডিশ
ডিস্কের ধরণ (ডিশ নামেও পরিচিত) সৌর তাপ বিদ্যুত্ উত্পাদন ব্যবস্থা বিশ্বের প্রথম সৌর শক্তি ব্যবস্থা।এটি অনেকগুলি আয়না নিয়ে গঠিত একটি প্যারাবোলিক আয়না দিয়ে তৈরি।এটি প্যারাবোলয়েডের ফোকাস গ্রহণ করে এবং রিসিভারে তাপ স্থানান্তর মাধ্যম উত্তপ্ত হয়।প্রায় 750 at এ বিদ্যুত উত্পাদন করতে ইঞ্জিনটি চালান ℃
ফ্রেশনেল
কাজের নীতিটি হরিণের ফটোথরমাল বিদ্যুৎ উত্পাদনের অনুরূপ, মিররটির পরিবর্তে ফ্রেসনাল কাঠামো সংশ্লেষ ব্যবহৃত হয়।এটি তুলনামূলকভাবে সস্তা করে তোলে, তবে দক্ষতাটি হ্রাসযুক্ত।
যেহেতু এই জাতীয় সিস্টেমে কেবল কয়েকবার ঘনত্বের সময় রয়েছে, উত্তপ্ত জলীয় বাষ্পের গুণমান বেশি নয়, যাতে পুরো সিস্টেমের বার্ষিক বিদ্যুৎ উত্পাদন দক্ষতা কেবল প্রায় 10% পৌঁছতে পারে;তবে সিস্টেমের সহজ কাঠামো এবং বাষ্প উত্পন্ন করার জন্য তাপ-স্থানান্তর মাধ্যমের সরাসরি ব্যবহারের কারণে, এর নির্মাণ ও রক্ষণাবেক্ষণ ব্যয়ও তুলনামূলকভাবে কম।
টাওয়ার সিএসপিতে স্লিউ ড্রাইভ প্রয়োগ করা হয়েছে
পণ্যের নাম | 43Nm 24Vdc গিয়ার মোটর সহ SDE7 স্লুইং ড্রাইভ |
আউটপুট টর্ক | 980 এনএম;723 ft.lbs |
সর্বোচ্চ আউটপুট টর্ক | 1938 এনএম;1429 ft.lbs |
মুহুর্তের টর্ক ঝুঁকছেন | 7000 এনএম;5163 ft.lbs |
জিভ ধরে | 13200 এনএম;9736 ft.lbs |
স্থির অক্ষীয় রেটিং | 133.20 কেএন;29943 পাউন্ড |
স্ট্যাটিক রেডিয়াল রেটিং | 53 কেএন;11977 পাউন্ড |
গতিশীল অক্ষীয় রেটিং | 31.90 কেএন;7171 পাউন্ড |
গতিশীল রেডিয়াল রেটিং | 27.91 কেএন;6274 পাউন্ড |
মোটর বিকল্প | 380V / 220V এসি মোটর;Stepper মোটর ;Brushless মোটর |
পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;সিপিভি / এইচসিপিভি;সোলার ডিশ;প্যারাবোলিক;সৌর টাওয়ার |
অ্যাপ্লিকেশন বৈশিষ্ট্য | সৌর ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি |
দ্বৈত অক্ষ স্লুইং ড্রাইভের পারফরম্যান্স সারণী
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 705 |
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
ঘ।ভিতরে mোকানো কৃমি ড্রাইভ
ঘ।উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
ঘ।স্ব-লকিং ফাংশন
আবেদনকারীদের
কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়;আমাদের মানক রঙটি RAL 9006।
