উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 398~456/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7 " |
---|---|---|---|
গিয়ার অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 2000 এনএম |
জিভ ধরে: | 13500 এনএম | ঝুঁকির টর্কে: | 13200 এনএম |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
লক্ষণীয় করা: | সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ,সোলার ট্র্যাকার ড্রাইভ |
সোলার ট্র্যাকিং সিস্টেমের জন্য 24V গিয়ার্ড মোটর সহ হাই হোল্ডিং টর্ক সোলার ট্র্যাকার স্লিউ ড্রাইভ
বর্ণনা

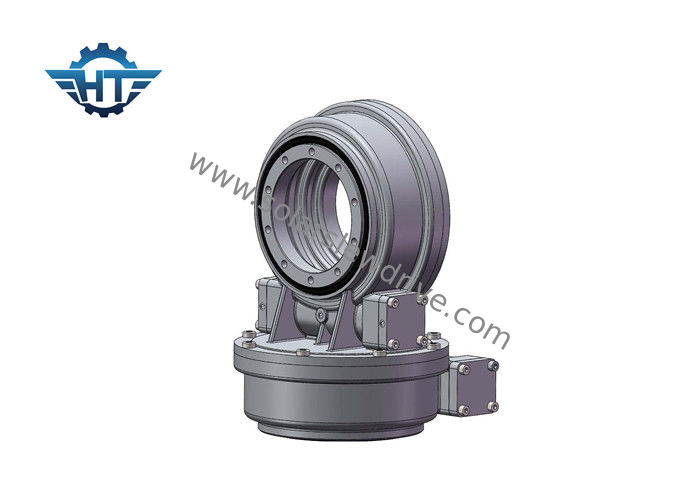

সৌর ট্র্যাকার দ্বৈত অক্ষ স্লুই ড্রাইভ দ্বৈত অক্ষ সৌর ট্র্যাকিং অ্যাপ্লিকেশনগুলির মধ্যে নিখুঁত সমাধান।
ডুয়াল অক্ষ স্লুই ড্রাইভে স্লু ড্রাইভের সাথে তিন ধরনের সমাধান রয়েছে:
সাধারণভাবে, সহজ বন্ধনী কাঠামোর জন্য, এসডিই স্লুই ড্রাইভটি নিখুঁত সমাধান হবে, তবে অন্য দুটিও খুব জনপ্রিয়।
পিভিতে স্লিউ ড্রাইভ প্রয়োগ করা হয়
পণ্যের নাম | SDE7 Slewing ড্রাইভ |
আউটপুট টর্ক | 980 এনএম;723 ফুট |
সর্বোচ্চ আউটপুট টর্ক | 1938 এনএম;1429 ফুট |
মোড়ানো মুহূর্ত টর্কে | 7000 এনএম;5163 ft.lbs |
জিভ ধরে | 13200 এনএম;9736 ft.lbs |
স্ট্যাটিক অক্ষীয় রেটিং | 133.20 কেএন;29943 পাউন্ড |
স্ট্যাটিক রেডিয়াল রেটিং | 53 কেএন;11977 পাউন্ড |
গতিশীল অক্ষীয় রেটিং | 31.90 কেএন;7171 পাউন্ড |
গতিশীল রেডিয়াল রেটিং | 27.91 কেএন;6274 পাউন্ড |
মোটর বিকল্প | 12V/24V মোটর;Stepper মোটর ;Brushless মোটর |
পণ্যের স্টাইল | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সৌর ডিশ;প্যারাবোলিক;সৌর টাওয়ার |
আবেদন বৈশিষ্ট্য | সৌর ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি |
সৌর সিস্টেম স্কয়ার মিটার | 30 |
SDE Slewing ড্রাইভের পারফরমেন্স টেবিল
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | টিল্টিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | সেলফ লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | -0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | -0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | -0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | -0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | -0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | -0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | -0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | -0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | -0.1 | হ্যাঁ | 705 |
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2।ভিতরে কীট ড্রাইভ velopেকে রাখা
3।মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4।স্ব-লকিং ফাংশন
আবেদনকারী
কাস্টমাইজড পরিষেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলে যেতে পারে, যেমন জলবাহী মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের স্ট্যান্ডার্ড রঙ RAL 9006।
