উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE14 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 330~360/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | SE14 | জিভ ধরে: | 54200 এনএম |
---|---|---|---|
ঝুঁকির টর্কে: | 68000 এনএম | আউটপুট টর্ক: | 6550 এনএম |
অক্ষীয় লোড: | 680 কেএন | র্যাডিকাল লোড: | 230 কেএন |
প্রত্যয়ন পত্র: | ISO9001, সিই | এঁকেছেন: | উপলভ্য নয় |
লক্ষণীয় করা: | জলবাহী স্লিভ মোটর,সোলার ট্র্যাকার ড্রাইভ |

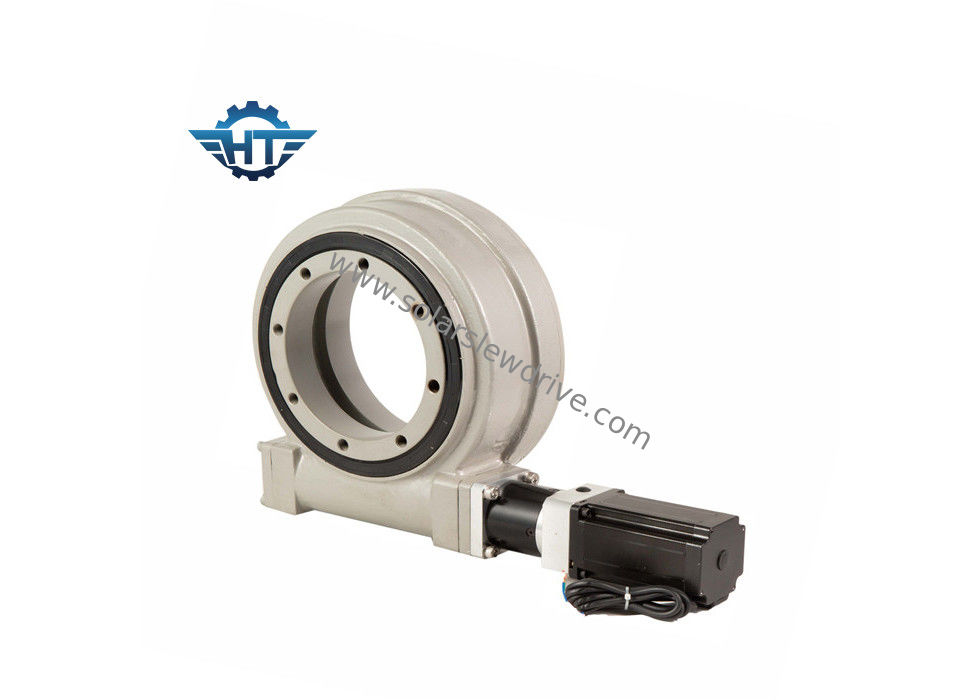

সিলার ট্র্যাকিং সিস্টেমের জন্য উচ্চ শক্তি বল্টসের সাথে Se সিরিজের কীট গিয়ার স্লু ড্রাইভ
পণ্যের বর্ণনা
স্লুইয়িং বিয়ারিং, স্লুইং রিং বিয়ারিং প্রযুক্তি উন্নত হওয়ার সাথে সাথে আরও স্লুইভ ড্রাইভগুলি ক্লারগ্লাস ওয়ার্ম প্রযুক্তি ব্যবহার করছে, যাতে গিয়ারে আরও বেশি দাঁত জড়ানোর জন্য কীটটিকে আকার দেওয়া হয়
এটি দাঁত সম্পর্কে জড়িত হওয়ার ফলে বৃহত্তর শক্তি, দক্ষতা এবং স্থায়িত্ব লাভ করে। কৃমি গিয়ার বা গিয়ারে
এসই সিরিজের পারফরমেন্স
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
স্লু ড্রাইভের ইনস্টলেশন
1. মাউন্টিং কাঠামোটি পরিষ্কার করুন, যেমন ldালাই, গ্যালভানাইজিং, অবশিষ্টাংশ, ময়লা ইত্যাদি থেকে,
2. চোখের বোল্ট সহ স্লিভ ড্রাইভটি উত্তোলন করুন।
৩.স্লু ড্রাইভটি লোড অবস্থায় মাউন্ট করা হবে।
৪. বল্টু শক্ত করার শক্তির মধ্যে বিচ্যুতি এড়াতে নিম্নলিখিত পদ্ধতি অনুসরণ করা হবে।
5. থ্রেড লক তরল থ্রেড প্রয়োগ করুন।
Thread. থ্রেড ফাঁকটিতে পুরো অংশের পুরোপুরি ফিটিংয়ের অনুরোধ করে লেড থ্রেড লক তরল।
7. বোল্টগুলি ক্রসওয়াইজ করুন re বোল্টগুলি ক্রসওয়াই ক্রম অনুসারে কীভাবে টর্ক পেয়ে যায় তার নীচে স্কেচের সাধারণ প্যাটার্নটি দেখুন। অভ্যন্তরীণ বা বাইরের রিং দিয়ে শুরু করুন। সমস্ত বল্টের ক্রসওয়াইজ টর্কেটিং 30% টর্নিং করার জন্য করুন। তারপরে ক্রসওয়াইজ টর্ককে 80% টান্টিং টর্কে পুনরায় করুন। অবশেষে ক্রসওয়াইড টর্কটি 100% আঁটসাঁট টর্ক।
1. প্রথম সম্পূর্ণ টর্কে অভ্যন্তরীণ বা বাইরের রিং, তারপরে অন্য রিংটি করুন।
2. একবার স্ক্রু শক্ত হয়ে গেলে, দয়া করে স্থায়ীভাবে স্থিতিশীল কাঠামোর মতো স্ক্রু মাথার অবস্থান চিহ্নিত করুন। এটি স্ক্রু হেডটি অনুভূত হয়নি তা নিশ্চিত করার জন্য এটি পরে পরিদর্শনকালে ব্যবহার করা হবে।
অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে একটি ঘূর্ণন ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিক কারণ এটি অ্যাপ্লিকেশনগুলির জন্য ভাল উপযুক্ত যা পাওয়ার এবং রোটেশনাল টর্ক বজায় রাখার জন্য লোড প্রয়োজন।
সাধারণ সুইং ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়:
1. সোলার ট্র্যাকার
2.উন্ড টারবাইনস
৩.মেনের লিফট
হাইড্রোলিক যন্ত্রপাতি
5.Telehandler
6.Excavator ডেরিক
7.Lift
8.Crane
9. ড্রিলিং সরঞ্জাম
10. সামরিক সরঞ্জাম
