উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 398~456/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7 " |
---|---|---|---|
গিয়ার অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 2000 এনএম |
জিভ ধরে: | 13500 এনএম | ঝুঁকির টর্কে: | 13200 এনএম |
দক্ষতা: | 40% | আবেদন: | সৌর স্টেশন |
লক্ষণীয় করা: | সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ,সোলার ট্র্যাকার ড্রাইভ |

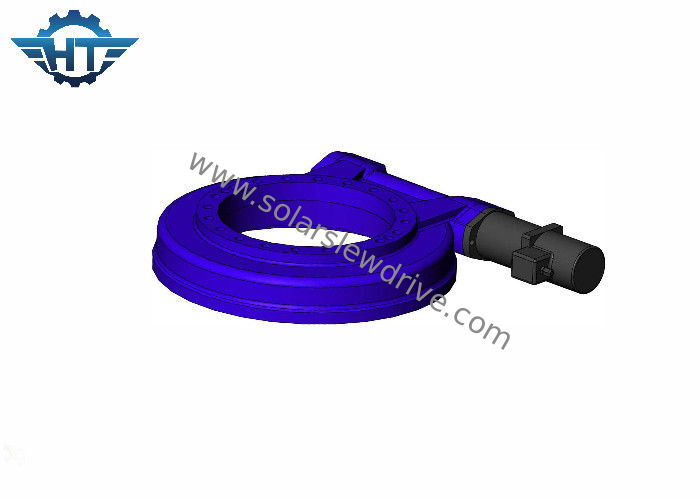

পিভি, সিপিভি এবং সিএসপি সোলার স্টেশনের জন্য 24V প্ল্যানেটারি গিয়ারবক্স সহ একক অক্ষ স্লিউ ড্রাইভ
বর্ণনা
দুটি এসই স্লুইং ড্রাইভ সিস্টেমে ইনস্টল করা যায় এবং অর্জন করা যায় আজিমুথ এবং উচ্চতার দিক একই সময়ে ঘুরছে।
একটি অত্যন্ত বহনযোগ্য, দক্ষ স্লুইং ড্রাইভের ব্যবহার সামরিক, শিল্প বা আবাসিক বৈচিত্র্যের অ্যাপ্লিকেশনের জন্য খুব উপকারী হতে পারে।একটি দক্ষ সৌর উৎপাদন ব্যবস্থা তৈরির জন্য, এসই স্লুইং ড্রাইভ ডিজাইন, নির্মিত এবং পরীক্ষা করা হয়েছিল।
এসই স্লুইং ড্রাইভ ব্যবহৃত সোলার ট্র্যাকিং সিস্টেম বিশ্বাস করা হয় যে এটি বাড়ানোর ক্ষেত্রে উল্লেখযোগ্য অবদান রাখবে পিভি প্যানেল থেকে শক্তি সংগ্রহের দক্ষতা।একটি সৌর ট্র্যাকিং সিস্টেমে দুটি এসই স্লুইং ড্রাইভ ব্যবহার করুন যা সূর্যের সাথে সম্পর্কিত প্যানেলের উচ্চতা এবং আজিমুথ কোণটির সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়।ট্র্যাকিং একটি নির্দিষ্ট PV সৌরজগতের সম্ভাব্য শক্তির উৎপাদনকে দ্বিগুণ করার জন্য রিপোর্ট করা হয়েছে।
এসই সিরিজ স্লুইং ড্রাইভের প্রযুক্তিগত তথ্য
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | টিল্টিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | সেলফ লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | -0.1 | হ্যাঁ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | -0.1 | হ্যাঁ | 8 |
৫ ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | -0.1 | হ্যাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | -0.1 | হ্যাঁ | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | -0.1 | হ্যাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | -0.1 | হ্যাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | -0.1 | হ্যাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | -0.1 | হ্যাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | -0.1 | হ্যাঁ | 149 |
২৫ ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | -0.1 | হ্যাঁ | 204 |
পণ্যের নাম | SE17 স্লুইং ড্রাইভ 43Nm 24Vdc গিয়ার মোটর সহ |
আউটপুট টর্ক | 9400 এনএম |
মোড়ানো মুহূর্ত টর্কে | 135600 এনএম |
জিভ ধরে | 65040 এনএম |
স্ট্যাটিক অক্ষীয় রেটিং | 980 কেএন |
স্ট্যাটিক রেডিয়াল রেটিং | 390 কেএন |
গতিশীল অক্ষীয় রেটিং | 490 কেএন |
গতিশীল রেডিয়াল রেটিং | 245 কেএন |
মোটর বিকল্প | 380V/220V এসি মোটর, ডিসি মোটর |
পণ্যের স্টাইল | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সৌর ডিশ;প্যারাবোলিক;সৌর টাওয়ার |
আবেদন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, ইন্ডাস্ট্রিয়াল মেশিনার |
আবেদনকারী
দ্বৈত-অক্ষের স্লুইং ড্রাইভের জন্য সবচেয়ে সাধারণ স্লুইং ড্রাইভ অ্যাপ্লিকেশন হল দ্বৈত-অক্ষের সৌর ট্র্যাকার, যেমন হেলিওস্ট্যাটস এবং কেন্দ্রীভূত ফটোভোলটাইকস (সিপিভি), এবং স্যাটেলাইট বা রাডার ডিশ।অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে স্বয়ংচালিত লিফট, রোবোটিক আর্ম পজিশনার এবং মঞ্চ সরঞ্জাম।
