উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE17 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 100~1100/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
গিয়ার অনুপাত: | 102: 1 | সাধারণ আউটপুট টর্ক: | 9400 এনএম |
---|---|---|---|
উৎপত্তি স্থল: | চ্যাংঝৌ, চীন | জিভ ধরে: | 65040 এনএম |
ঝুঁকির টর্কে: | 135600 এনএম | স্ব-লক: | হ্যাঁ |
ব্যবহার: | সৌর ট্র্যাকার | বৈশিষ্ট্য রক্ষা করুন: | IP66 |
লক্ষণীয় করা: | সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ,সোলার ট্র্যাকার ড্রাইভ |

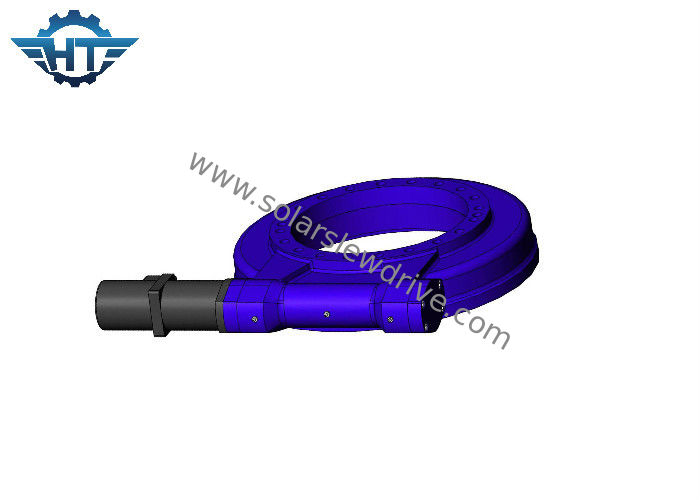

অনুভূমিক একক সৌর ট্র্যাকিং সিস্টেমের জন্য 17 ইঞ্চি আইপি 66 স্মল স্লু ড্রাইভ গিয়ার রিডুসার
বর্ণনা
সৌর ট্র্যাকাররা সূর্যের রশ্মির সম্পূর্ণ পরিধি ক্যাপচার করে কারণ স্লুইং ড্রাইভ কুল সিস্টেমটি সূর্যের পুরোপুরি অনুসরণ করে।বিভিন্ন অঞ্চল অনুসারে, সৌর দ্বৈত-অক্ষ ট্র্যাকিং দ্বারা ধারণ করা শক্তির বৃদ্ধি স্থির ফ্ল্যাট মাউন্ট প্যানেলগুলির চেয়ে 100% এর বেশি এবং বৃদ্ধি পেয়েছে, কারণ ঘূর্ণনের দুটি অক্ষ ট্র্যাকারকে সৌর মডিউল / প্যানেলগুলির মুখোমুখি হতে দেয় allow ভোর থেকে সন্ধ্যা অবধি সূর্যের লম্ব (সরাসরি)
দ্বৈত অক্ষের সৌর ট্র্যাকারগুলিতে আমরা দুটি এসই স্লুইং ড্রাইভ এবং একটি দ্বৈত অক্ষ সোলার ট্র্যাকিং সিস্টেম ব্যবহার করতে পারি।
এসই সিরিজের পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | ৪০% | ≤0.1 | হ্যাঁ | । |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | ৪০% | ≤0.1 | হ্যাঁ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 204 |
বিভিন্ন মোটর (220VAC, 380VAC মোটর, 12 ভিডিসি, 24 ভিডিসি, 48 ভিডিসি মোটর, সার্ভো মোটর এবং স্টিপার মোটর) গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে।
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য দ্বৈত সমর্থনকারী কাঠামো গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্কটি অনেক বেড়ে যায় increased
২. সূর্যের চাকা এবং গ্রহ চক্র স্প্লাইনের মাধ্যমে সংযুক্ত রয়েছে যা গিয়ারবক্সের সর্বাধিক টর্ক বাড়িয়ে তোলে এবং জীবনকে দীর্ঘায়িত করে।
৩. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা শব্দের কম আনফ উচ্চ গতিতে মসৃণভাবে চালায়। অভ্যন্তরীণ গিয়ারের রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয়। গিয়ারবক্স এবং মোটরটি অক্ষের স্ক্রু দ্বারা একটি সিউম ফিক্সের দ্বারা অবস্থিত যা মিলের যথার্থতা বাড়ায় এবং শব্দ কমায়।
৪. আমরা গ্রহীয় চাকার অভ্যন্তরে রোলিং পিন ধারক ব্যবহার করি we গ্লাইডিং গ্রাইন্ডের পরিবর্তে রোলিং পিন নাকাল ব্যবহার করি যাতে গিয়ারবক্সের জীবনকাল আরও দীর্ঘ হয়।
5. ডাবল সমর্থন কাঠামো;গ্রহগত গিয়ারগুলির অভ্যন্তরীণ বোরের অভ্যন্তরীণ নাকাল অভ্যন্তরীণ বোর বৃত্তাকে 0.003 মিমি কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চালিত হয়;এইচআরসি 60 গিয়ার পৃষ্ঠতল নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণের ফলে 10000 ঘন্টারও বেশি সময় ধরে নিরব ও স্থির অপারেটিং এবং দীর্ঘ জীবনকাল নিশ্চিত হয়।
