উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
আদর্শ: | ঘিরা | আবেদন: | নির্মাণকাজের যন্ত্রপাতি |
---|---|---|---|
চালক: | জলবাহী মোটর | আইপি গ্রেড: | IP66 |
রঙ: | অনুরোধ হিসাবে | Effciency: | 40% |
মডেল: | VE9 | অনুপাত: | 61: 1 |
লক্ষণীয় করা: | সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ,সোলার ট্র্যাকার ড্রাইভ |

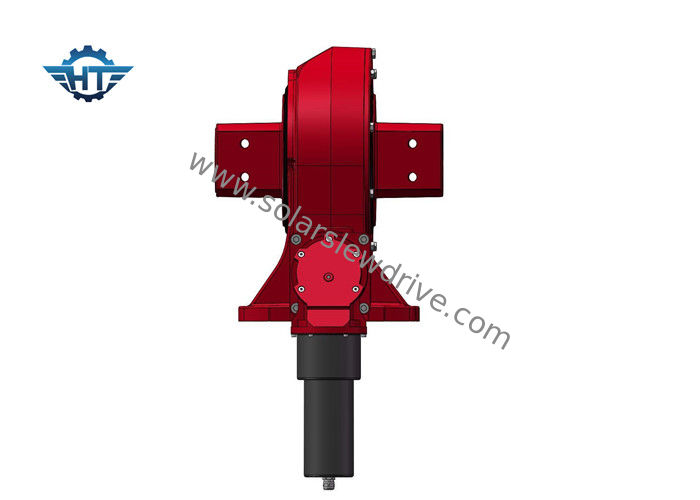

লিংকেজ সিঙ্গল অ্যাকসিস ট্র্যাকিং সিস্টেমের জন্য হর্গ্লাস ওয়ার্ম সহ ভার্চিয়াল ওয়ার্ম গিয়ার স্লু ড্রাইভ
বর্ণনা
উল্লম্ব ডিজাইনিং হ্যাংটুও স্লুইং ড্রাইভের বৃহত্তম উজ্জ্বল স্পট, উল্লম্ব ডিজাইনিং মূলত সোলার ট্র্যাকার সিস্টেমের জন্য ব্যবহৃত হয়, বিশেষ কাঠামোটি একক অক্ষের সৌর ট্র্যাকিং সিস্টেম ব্র্যাকেটের জটিল কাঠামোকে সহজ করে তোলে, পুরো সিস্টেমের ব্যয় হ্রাস করে, উল্লম্ব ডিজাইনিং সৌর ট্র্যাকার বাজারে আরও প্রতিযোগিতামূলক ভূমিকা পালন করছে।
মডেল: | ভিই 9 | উৎপত্তি স্থল | চ্যাংঝু, চীন |
ব্র্যান্ড | হ্যাংটো | প্রকার | ঘিরা |
উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 7320 এনএম |
মুহুর্তের টর্ক ঝুঁকছেন | 18300 এনএম | জিভ ধরে | 51000 এনএম |
স্ট্যাটিক অ্যাক্সিয়াল রেটিং | 90 কেএন | স্ট্যাটিক রেডিয়াল রেটিং | 160 কেএন |
গতিশীল অক্ষীয় রেটিং | 45 কেএন | গতিশীল রেডিয়াল রেটিং | 80 কেএন |
গিয়ার অনুপাত | 61: 1 | দক্ষতা | ৪০% |
অ্যাপ্লিকেশন
ডুয়াল-অক্ষ স্লুইচিং ড্রাইভসের দ্বৈত-অক্ষ সোলার ট্র্যাকারগুলির জন্য সিলিউইন ড্রাইভ অ্যাপ্লিকেশন, যেমন হেলিওস্ট্যাটস এবং ঘনীভূত ফটোভোলটাইকস (সিপিভি), এবং উপগ্রহ বা রাডার থালা - বাসন।অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে স্বয়ংচালিত লিফটস, রোবোটিক আর্ম পজিশনার এবং স্টেজ সরঞ্জাম অন্তর্ভুক্ত রয়েছে।
এসডিই দ্বৈত-অক্ষ পজিশনার স্পেসিফিকেশন
বৈশিষ্ট্য
1. একক বা ডাবল আউটপুট সঙ্গে উল্লম্ব বদ্ধ ডিজাইনিং।
২.ঘড়িঘড়ি কৃমি গিয়ার, মাল্টি-দাঁত যোগাযোগ, আরও বেশি চাপ সহ্য করতে উচ্চ টর্ক স্থানান্তর করুন Using
ভিই সিরিজ স্লুইং ড্রাইভের প্রযুক্তিগত ডেটা
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | ≤0.1 | হ্যাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 251 |
অ্যাপ্লিকেশন
অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে একটি রোটারি ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিক কারণ এটি অ্যাপ্লিকেশনগুলির জন্য ভাল উপযুক্ত যা পাওয়ার এবং রোটেশনাল টর্ক বজায় রাখার জন্য লোডের প্রয়োজন।
সাধারণ সুইং ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়:
1. সোলার ট্র্যাকার
2.উন্ড টারবাইনস
৩.মেনের লিফট
হাইড্রোলিক যন্ত্রপাতি
5. টেলহ্যান্ডলার
6.Excavator
7. লিফট
8. ক্রেন
9. ড্রিলিং সরঞ্জাম
10. সামরিক সরঞ্জাম
