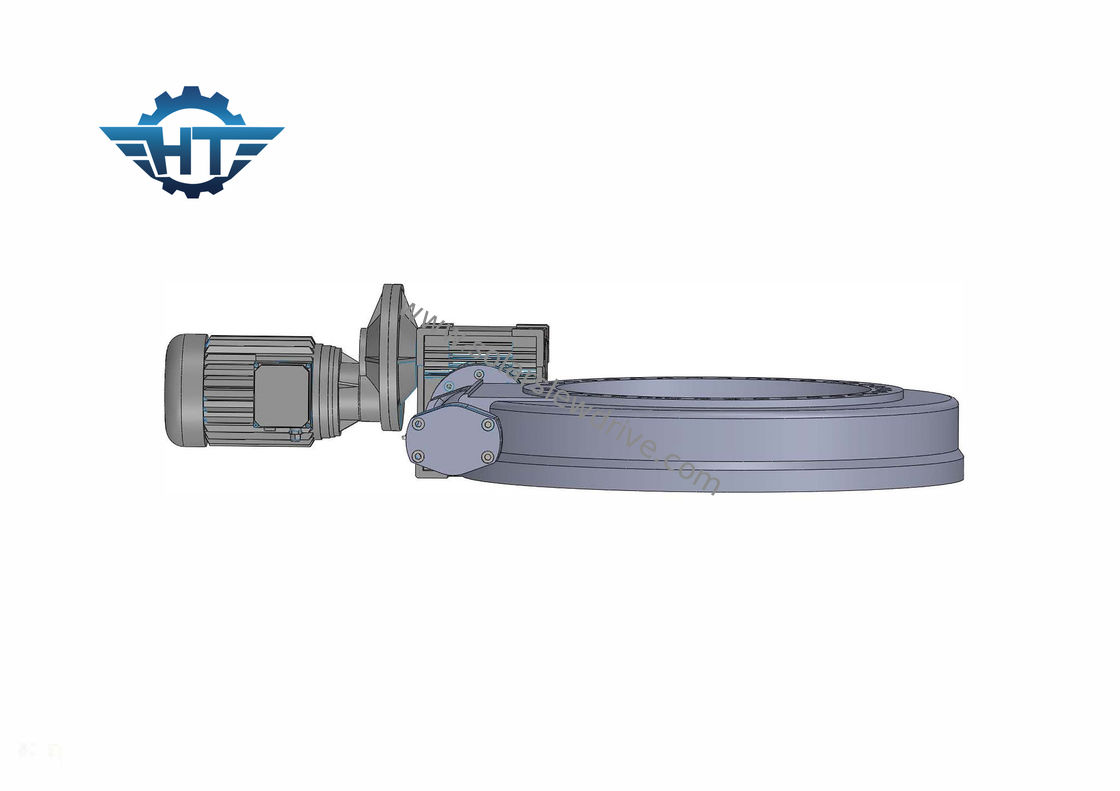

হাইড্রোলিক মোটর সহ সোলার ট্র্যাকার সিস্টেম ওয়ার্ম ড্রাইভের জন্য SE14 স্লুইং ড্রাইভ গিয়ারবক্স

হাইড্রোলিক মোটর সহ সোলার ট্র্যাকার সিস্টেম ওয়ার্ম ড্রাইভের জন্য SE14 স্লুইং ড্রাইভ গিয়ারবক্স

  • হাইড্রোলিক মোটর সহ সোলার ট্র্যাকার সিস্টেম ওয়ার্ম ড্রাইভের জন্য SE14 স্লুইং ড্রাইভ গিয়ারবক্স
  • হাইড্রোলিক মোটর সহ সোলার ট্র্যাকার সিস্টেম ওয়ার্ম ড্রাইভের জন্য SE14 স্লুইং ড্রাইভ গিয়ারবক্স
হাইড্রোলিক মোটর সহ সোলার ট্র্যাকার সিস্টেম ওয়ার্ম ড্রাইভের জন্য SE14 স্লুইং ড্রাইভ গিয়ারবক্স
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HangTuo
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: SE14 "
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 টুকরা
মূল্য: USD 410~510/Piece ~360/ pc
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ বক্স
ডেলিভারি সময়: 15 ~ 45 দিন
পরিশোধের শর্ত: এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: মাসে 500 পিসি
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
মডেল: 14 ইঞ্চি জিভ ধরে: 54200 এনএম
ঝুঁকির টর্কে: 68000 এনএম আউটপুট টর্ক: 6550 এনএম
অক্ষীয় লোড: 680 কেএন র‌্যাডিকাল লোড: 230 কেএন
সনদপত্র: ISO9001, সিই আঁকা: সহজলভ্য
পাটা: 5 বছর স্ব-লক: হ্যাঁ
লক্ষণীয় করা:

স্লুইং ড্রাইভ গিয়ারবক্স

,

কৃমি ড্রাইভ সেল্ট ড্রাইভ গিয়ারবক্স

,

হাইড্রোলিক মোটর ড্রাইভ গিয়ারবক্স

সোলার ট্র্যাকার সিস্টেমের জন্য এসই 14 স্লুইং ড্রাইভ গিয়ারবক্স, হাইড্রোলিক মোটর সহ কীট ড্রাইভ



পণ্য কোড বিবরণ



এম (ই, এসডিই, ভিই, এসই, এইচএসই, ফাই, ডব্লিউই, পিই, জেডএসই, জেডএসডি, জেডভিই…) 9 (3 ~ 25) এ (বি, সি…) -১১ (এম) এইচসি (এইচএ, এইচডি, এইচকিউ) , এইচএন…) -বি (12 এম, 25 এম, 160,24,220,380…) আর (এল) সি (এ, ই) -2-12 (9…) -আরইভ.এএম: উত্পাদন অঙ্কনের কোডটি নির্দেশ করে;এমজেড: জিরো-ক্লিয়ারেন্স স্লুইং ডিভাইসের কোডকে নির্দেশ করে;

ই: অর্থ বেড়া টাইপ;কেডিএ: এর অর্থ উল্লম্ব এবং অনুভূমিক প্রকার;ভিই: অর্থ উল্লম্ব ধরণের;কেই: অর্থ উচ্চ গ্রেডের জলরোধী ধরণ;

HKE: মানে রক্ষণাবেক্ষণ-মুক্ত উচ্চ-গ্রেড জলরোধী ধরণ;ফে: এর অর্থ ব্রেক টাইপ;ওয়ে: এর অর্থ কীট গিয়ার প্রকার;পিই: মানে বড় এবং ছোট গিয়ার ধরণ;যদি E না থাকে তবে মৌলিক ধরণ;

এসই: এর অর্থ অনুভূমিক (স্লাইডিং বিয়ারিং স্ট্রাকচার), এসডিই: এর অর্থ উল্লম্ব এবং অনুভূমিক (স্লাইডিং বিয়ারিং স্ট্রাকচার), ভিই: এর অর্থ উল্লম্ব (স্লাইডিং বিয়ারিং স্ট্রাকচার), এস এর সামনে জেড মানে শূন্য ছাড়পত্র;

3 ~ 25: 3 ইঞ্চি থেকে 25 ইঞ্চির স্পেসিফিকেশনগুলি প্রতিনিধিত্ব করে;

উত্তর: প্রচলিত ডিভাইসের কোড সূচিত করে।যদি ডিভাইস ডিজাইনে বড় পরিবর্তন হয়, কোড বি, সি ... ব্যবহার করা যেতে পারে;

61: স্লুইং ডিভাইসের হ্রাস অনুপাত (দাঁত সংখ্যা) প্রতিনিধিত্ব করে;

এম: ইঙ্গিত দেয় যে স্লুয়িং বিয়ারিং মেট্রিক থ্রেডেড গর্তগুলি গ্রহণ করে;এম ছাড়াই হ'ল স্লুইং বিয়ারিং ইঞ্চি থ্রেডেড গর্তগুলি গ্রহণ করে;

এইচএ: নির্দেশ করে যে স্লুইং রিংটি নিভে গেছে;এইচসি: ইঙ্গিত দেয় যে স্লুইং রিংটি নিভে না।এইচডি: ইঙ্গিত দেয় যে স্লুইং রিংটি নিভে গেছে;

সদর দফতর: স্লুইং রিংয়ের বাইরের রিংয়ের কিউপিকিউ চিকিত্সা নির্দেশ করে।এইচএন: স্লুইং রিংয়ের বাইরের আংটির নাইট্রাইডিং চিকিত্সা নির্দেশ করে;

বি: ইঙ্গিত দেয় যে কৃমির ইনপুট প্রান্তটি একটি 6 বি স্প্লাইন (12 এম ইঙ্গিত করে যে কৃমির ইনপুট প্রান্তটি একটি hole12 গর্ত; 25 এম ইঙ্গিত করে যে কীট ইনপুট প্রান্তটি একটি Φ25 গর্ত;

160 এর অর্থ একটি কীট ইনপুট প্রান্তে একটি 160 সিসি জলবাহী মোটর ইনস্টল করা আছে।24 এর অর্থ হ'ল একটি 24 ভি গিয়ার মোটর কীট ইনপুট শেষে ইনস্টল করা আছে; ...);

আর: এর অর্থ সঠিক ইনস্টলেশন;এল: এর অর্থ বাম ইনস্টলেশন;

সি: এর অর্থ অন্ধ ক্যাপ;উত্তর: এর অর্থ হাইড্রোলিক মোটর অয়েল বন্দরটির দিকটি বাইরের দিকে মুখ করে রয়েছে (I: এর অর্থ হাইড্রোলিক মোটর অয়েল বন্দরটির দিকটি অভ্যন্তরের দিকে মুখ করে;);ই: একটি এনকোডার সহ অর্থ;

2: ডাবল সিলিন্ডার স্লুইং ডিভাইস প্রতিনিধিত্ব করে;

12: ইস্পাত বল প্লাগের অবস্থানটি 12 টা বাজে;

REV.A: সংস্করণ নম্বর, REV.A, REV.B, REV.C থেকে ক্রমান্বয়ে ... ক্রমান্বয়ে।

দ্রষ্টব্য: ১. ভবিষ্যতে যদি অন্যান্য বিশেষ কোড থাকে তবে সেগুলি যুক্ত করা হবে;

২. বিশেষ গ্রাহকদের জন্য যাদের বিশেষ প্রয়োজনীয়তা রয়েছে, তাদের প্রকৃত পরিস্থিতি অনুযায়ী গ্রাহক নম্বর অঙ্কন সংখ্যায় যুক্ত করা যেতে পারে।

৩. এইচএসই রোটারি ডিভাইসের অবশ্যই নিম্নলিখিত প্রয়োজনীয়তা পূরণ করতে হবে: রক্ষণাবেক্ষণ-মুক্ত, আরও ক্লাসার, গ্রীস পূর্ণ, অভ্যন্তরীণ রিং লেপ, আইপি 66



এসই সিরিজের পারফরমেন্স



মডেল অনুপাত রেটেড আউটপুট টর্ক (এনএম) তিলিং টর্ক (এনএম) হোল্ডিং টর্ক (এনএম) অক্ষ লোড (কেএন) রেডিয়াল লোড (কেএন) দক্ষতা যথার্থতা (°) স্ব-লকিং ওজন (কেজি)
1 " 32: 1 400 1000 1800 22 12 ৪০% ≤0.1 হ্যাঁ
3 " 31: 1 600 1500 3000 30 16 ৪০% ≤0.1 হ্যাঁ 8
5 " 37: 1 800 6000 9200 68 27 ৪০% ≤0.1 হ্যাঁ 12
7 " 57: 1 2000 13500 13200 132 58 ৪০% ≤0.1 হ্যাঁ 21
9 " 61: 1 4400 45000 30800 340 130 ৪০% ≤0.1 হ্যাঁ 49
12 " 78: 1 5800 54400 40560 480 190 ৪০% ≤0.1 হ্যাঁ 61
14 " 85: 1 6550 68000 54200 680 230 ৪০% ≤0.1 হ্যাঁ 63
17 " 102: 1 9400 135600 65040 980 390 ৪০% ≤0.1 হ্যাঁ 105
21 " 125: 1 16000 203400 81000 1600 640 ৪০% ≤0.1 হ্যাঁ 149
25 " 150: 1 21000 271160 89000 2400 950 ৪০% ≤0.1 হ্যাঁ 204



বৈশিষ্ট্য

اور

স্লুইং ড্রাইভকে স্লুইং রিং বিয়ারিংও বলা হয়।প্রযুক্তির উন্নতি হওয়ার সাথে সাথে আরও স্লুইং ড্রাইভগুলি ঘন্টা ক্লাস ওয়ার্ম প্রযুক্তি ব্যবহার করছে, যাতে গিয়ারে আরও বেশি দাঁত জড়ানোর জন্য কীটটিকে আকার দেওয়া হয়।এটি দাঁত সম্পর্কে জড়িত হওয়ার ফলে আরও বেশি শক্তি, দক্ষতা এবং স্থায়িত্ব লাভ করে sleশ্যাফটের গতির অনুপাত কীটগুলিতে থ্রেডের সংখ্যা এবং কীট গিয়ার বা গিয়ারে দাঁতের সংখ্যার মধ্যে সম্পর্কের উপর নির্ভর করে।





হাইড্রোলিক মোটর সহ সোলার ট্র্যাকার সিস্টেম ওয়ার্ম ড্রাইভের জন্য SE14 স্লুইং ড্রাইভ গিয়ারবক্স 0

অ্যাপ্লিকেশন

অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে একটি রোটারি ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিক কারণ এটি অ্যাপ্লিকেশনগুলির জন্য ভাল উপযুক্ত যা পাওয়ার এবং রোটেশনাল টর্ক বজায় রাখার জন্য লোডের প্রয়োজন হয়।


সাধারণ সুইং ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়: সোলার ট্র্যাকার, উইন্ড টারবাইন, পুরুষদের লিফট, জলবাহী যন্ত্রপাতি, টেলিহ্যান্ডলার, খননকারী, লিফট, ক্রেনস, তুরপুন সরঞ্জাম, সামরিক সরঞ্জাম।
