উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE14 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 100~1200/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
মডেল: | এসই 14 | জিভ ধরে: | 54200 এনএম |
---|---|---|---|
ঝুঁকির টর্কে: | 68000 এনএম | আউটপুট টর্ক: | 6550 এনএম |
অক্ষীয় লোড: | 680 কেএন | র্যাডিকাল লোড: | 230 কেএন |
সনদপত্র: | ISO9001, সিই | আঁকা: | সহজলভ্য |
লক্ষণীয় করা: | দীর্ঘ জীবন হাইড্রোলিক স্লু ড্রাইভ,স্পাইডার মাউন্টেড প্ল্যাটফর্ম হাইড্রোলিক স্লু ড্রাইভ,সোলার ট্র্যাকারের জন্য আইপি 66 স্লাইভ ড্রাইভ |

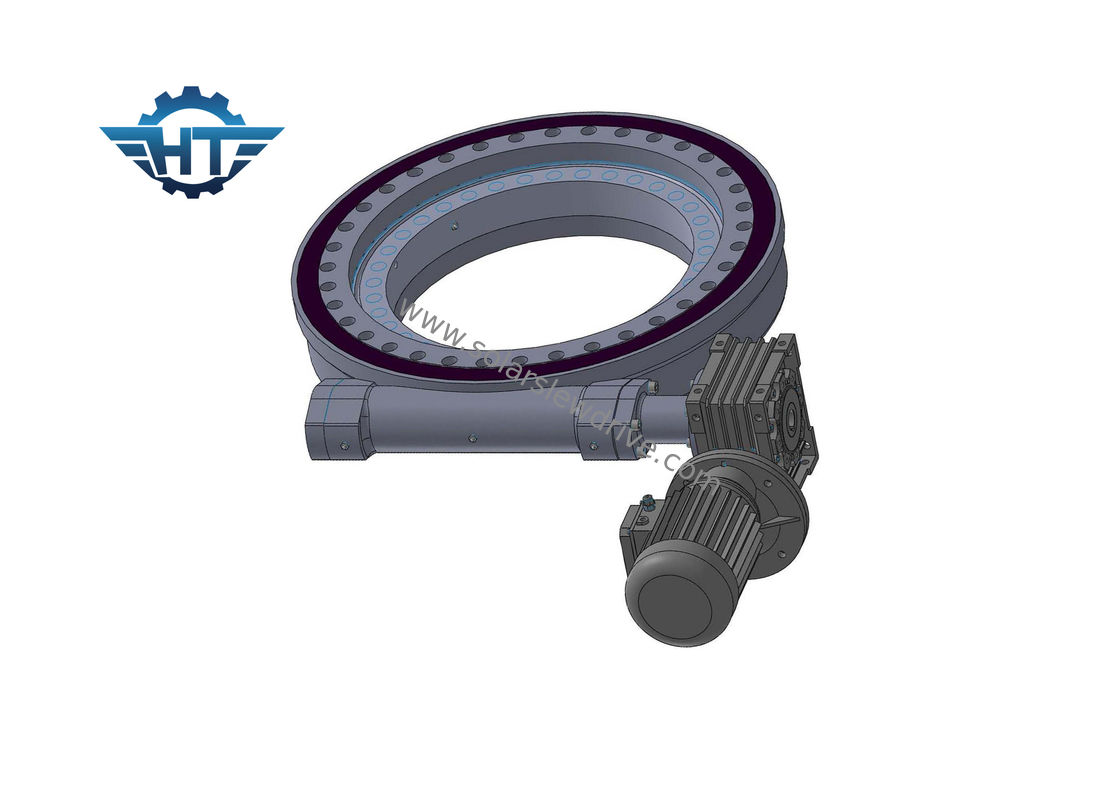

মোবাইল হারবার ক্রেনের জন্য হাইড্রোলিক মোটর সহ সেলফ-লক স্লুইং বিয়ারিং গিয়ারবক্স
পণ্যের বর্ণনা
স্লুইং ড্রাইভ বা স্লুইং রিংকে গিয়ারবক্স হিসাবে বিবেচনা করা যেতে পারে কারণ মূল উপাদানগুলি হ'ল স্লুইং বিয়ারিং এবং ওয়ার্ম শ্যাফ্ট।এটি সিল, হাউজিং এবং মোটরের মতো সহায়ক উপাদান নিয়ে গঠিত।মোটরটি সাধারণত ডিসি প্ল্যানেটারি গিয়ার মোটর, এসি গিয়ার মোটর বা হাইড্রোলিক মোটর।হাইড্রোলিক মোটর প্রধানত নির্মাণ যন্ত্রপাতিতে পাওয়ার ড্রাইভ সিস্টেম হিসেবে ব্যবহৃত হয়।স্লুইং গিয়ারবক্স সহজেই অক্ষীয় এবং রেডিয়াল বাহিনীকে প্রতিরোধ করতে পারে।
বৈশিষ্ট্য
স্লুইং ড্রাইভ গিয়ারবক্সের বিপরীত স্ব-লকিং বৈশিষ্ট্য রয়েছে যা সিস্টেমের স্থায়িত্বকে ব্যাপকভাবে বাড়ায় এবং সুরক্ষা ফ্যাক্টর বাড়ায়।Theতিহ্যগত সুইং পণ্যের তুলনায়, স্লুইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, বজায় রাখা সহজ, এবং ইনস্টলেশনের যথেষ্ট স্থান সংরক্ষণ করে।
স্লুইং ড্রাইভ গিয়ারবক্স ঘন্টার গ্লাস কৃমি প্রযুক্তি গ্রহণ করে যা দাঁতের যোগাযোগ বেশি করে, ফলে উচ্চ টর্ক হয়।
স্লুইং ড্রাইভের ফিল্ড লাইফ বাড়াতে স্লুইং গিয়ার এবং রেসওয়ে শক্ত প্রক্রিয়াকরণ প্রযুক্তি।
স্লুইং ড্রাইভ গিয়ারবক্স সম্পূর্ণরূপে আবদ্ধ যা ড্রাইভকে বিভিন্ন পরিবেশের অবস্থা যেমন ধুলো, জল, বালি ইত্যাদি থেকে রক্ষা করতে পারে।
SE সিরিজের পারফরম্যান্স
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | টিল্টিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | সেলফ লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | -0.1 | হ্যাঁ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | -0.1 | হ্যাঁ | 8 |
৫ ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | -0.1 | হ্যাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | -0.1 | হ্যাঁ | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | -0.1 | হ্যাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | -0.1 | হ্যাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | -0.1 | হ্যাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | -0.1 | হ্যাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | -0.1 | হ্যাঁ | 149 |
২৫ ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | -0.1 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
স্পাইডার-মাউন্টেড প্ল্যাটফর্ম অ্যাপ্লিকেশন
স্পাইডার-টাইপ হাই-রাইজ গাড়ি প্রধানত অচিহ্নিত চাকার ধরন, চিহ্নহীন রাবার ট্র্যাক টাইপ দুই হাঁটার পদ্ধতি।
সাধারণ কাঠামোর নকশা
1, লেগ মেকানিজম ডিজাইন উচ্চ-উচ্চতার কাজের গাড়ির বিভিন্ন ধরণের পা রয়েছে, সমগ্র গাড়ির কাজের ভূমিকার স্থিতিশীলতা নিশ্চিত করতে, শক্তিশালী এবং নির্ভরযোগ্য, পরিচালনা করা সহজ।
2, লেগ স্প্যান নির্ধারণ উচ্চ-উচ্চতা কাজ গাড়ির পা সাধারণত পিছনে সেট করা হয়, এবং উভয় দিকে প্রসারিত, লেগ সাপোর্ট পয়েন্ট উল্লম্ব দিক অবস্থান নির্বাচন সঠিক, তার নীতি হল যে ক্রমাঙ্কন লোড মধ্যে অপারেটিং প্ল্যাটফর্ম এবং সর্বাধিক (বড়) অপারেটিং পরিসীমা, প্রয়োজনীয়তা পূরণের জন্য গাড়ির স্থায়িত্ব।
