উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |

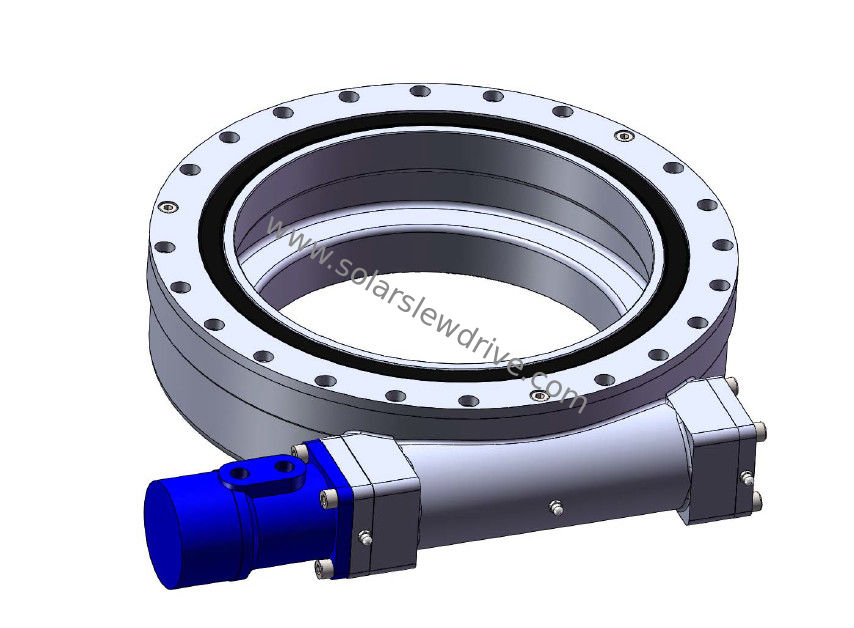

মডেল নম্বার: | SE14 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উপাদান: | 50Mn, 42CrMo | মডেল: | SE14 " |
---|---|---|---|
গিয়ার অনুপাত: | 85: 1 | রেটেড আউটপুট টর্ক: | 6550Nm |
জিভ ধরে: | 68000Nm | ঝুঁকির টর্কে: | 54200 এনএম |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
অক্ষীয় লোড: | 680 কেএন | রেডিয়াল লোড: | 230 কেএন |
লক্ষণীয় করা: | উচ্চ লোড হাইড্রোলিক স্লু ড্রাইভ,সে 14 হাইড্রোলিক স্লু ড্রাইভ,হাইড্রোলিক ডুয়াল অক্ষ স্লুই ড্রাইভ |
পণ্যের বর্ণনা
স্ব-চালিত জলবাহী ফ্ল্যাটবেড অ্যাপ্লিকেশন
এসপিএমটি স্ব-চালিত মডুলার ট্রান্সপোর্টারের জন্য সংক্ষিপ্ত এবং এটি স্ব-চালিত মডিউল ট্রান্সপোর্টার হিসাবে পরিচিত, এটি স্ব-চালিত হাইড্রোলিক ফ্ল্যাটবেড নামেও পরিচিত।প্রধানত ভারী, বড়, উচ্চ, বিশেষ কাঠামো পরিবহনে ব্যবহৃত হয়, এর সুবিধাগুলি প্রধানত নমনীয়, সহজ লোডিং এবং আনলোড, ক্যারিয়ারের ভলিউম এবং ওজন অনুযায়ী, সিরিজ সমান্তরাল মুক্ত সমন্বয়, সর্বাধিক পরিবহন রেকর্ড 15,000 টনেরও বেশি।SPMT ব্যাপকভাবে যন্ত্রপাতি উৎপাদন, পেট্রোলিয়াম, রাসায়নিক, অফশোর তেল, সেতু নির্মাণ এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
সংক্ষেপে "ক্রস-কার"।কন্টেইনার টার্মিনালে বা আঙ্গিনায় ব্যবহৃত একটি বিশেষ যন্ত্রপাতি।এটি ধারক অনুভূমিক হ্যান্ডলিং, সেইসাথে ইয়ার্ড ইয়ার্ড কোড, এবং প্রতিস্থাপনের জন্য বিভিন্ন যানবাহন হিসাবে ব্যবহার করা যেতে পারে, এটি একটি বহুমুখী যন্ত্রপাতি।অনুভূমিকভাবে পরিবহন করার সময়, গতি সাধারণত 23 কিমি/ঘন্টা হয়;32 কিমি পর্যন্ত।এটি ভাল গতিশীলতা এবং গাড়ির ছোট সুইং ব্যাসার্ধ দ্বারা চিহ্নিত করা হয়;এখানে একক, ডবল, তিন এবং চার স্তরের ক্রস-ক্যারেজ রয়েছে যার গাদা ক্ষমতা রয়েছে।দৃষ্টান্ত দেখায় যে একক-স্তরের ক্রস-পরিবহন যানবাহনগুলি মূলত অনুভূমিক হ্যান্ডলিংয়ের জন্য ব্যবহৃত হয়, কন্টেইনারগুলি স্ট্যাক করা যায় না, তবে চেসিস গাড়ি বা রেলওয়ে যানগুলিতে প্রতিস্থাপন করা যেতে পারে, এর স্থায়িত্ব আরও ভাল, গতি উন্নত করা যেতে পারে।
বৈশিষ্ট্য
1. দাঁতের ধরন: হেলিকাল দাঁত
2. ভারবহন লোড: হালকা লোড
3. ড্রাইভ টাইপ: মোটর ড্রাইভ
4. মডিউল: 5/3.75
5. কৃমি খাদ সংখ্যা: 1
6. গিয়ার অনুপাত: 85: 1
7. দক্ষতা: 40%
8. স্ব-লকিং গিয়ার্স: হ্যাঁ
9 ওজন: 63 কেজি
মোড়ানো মুহূর্ত টর্ক:এই ঘূর্ণন সঁচারক বল হল লোড অবস্থান এবং slewing ভারবহন কেন্দ্র মধ্যে দূরত্ব দ্বারা গুণিত লোড।যদি প্রকৃত টর্ক রেট করা টিল্টিং মোমেন্ট টর্কের চেয়ে বড় হয়, তাহলে স্লুইং ড্রাইভ উল্টে যাবে।
রেডিয়াল লোড:স্লুইং বিয়ারিং এর অক্ষে লোড উল্লম্ব
অক্ষীয় লোড: লোড slewing ভারবহন অক্ষ সমান্তরাল
জিভ ধরে:এটি বিপরীত ঘূর্ণন সঁচারক বল।
স্ব-লকিং: শুধুমাত্র যখন লোড থাকে, স্লুইং ড্রাইভ রিভার্ট রোট করতে সক্ষম হয় না এবং এইভাবে বলা হয় সেলফ-লকিং।
প্রযুক্তিগত তথ্য
এসই মডেল পারফরম্যান্স পরামিতি | ||||||||||||
মডেল | রেট আউটপুট টর্ক (Nm) | হোল্ডিং টর্ক (এনএম) | TiltingTorque (Nm) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) | আইপি | কাজের তাপমাত্রা (℃) | সেলফ লকিং | ওজন (কেজি) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | -0.1 | 66 | -30 ~+120 | হ্যাঁ | 204 |
কাস্টমাইজড পরিষেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলে যেতে পারে, যেমন জলবাহী মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের স্ট্যান্ডার্ড রঙ RAL 9006।
