উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE3 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 200~300/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
মডেল: | SE3 | টাইপ: | কৃমি এবং গিয়ার |
---|---|---|---|
রঙ: | অনুরোধ হিসাবে | গিয়ার অনুপাত: | 31:1 |
ই এম: | পাওয়া যায় | উপাদান: | QT এবং 42CRMO |
সনদপত্র: | ISO9001, CE | পেইন্টিং: | পাওয়া যায় |
লক্ষণীয় করা: | SE3 স্লিউ ড্রাইভ গিয়ারবক্স,iP66 প্রোটেকশন স্লিউ ড্রাইভ গিয়ারবক্স,ওয়ার্ম গিয়ার এনভেলপ স্লিউ ড্রাইভ |

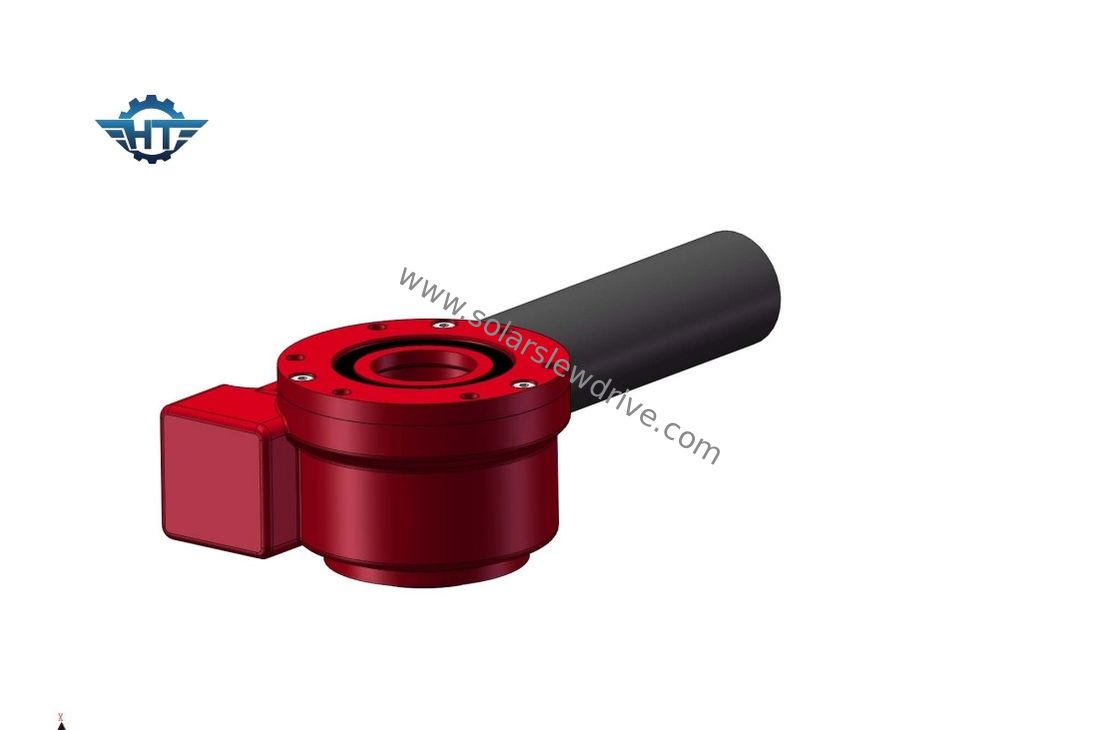

আউটডোর সোলার ট্র্যাকিং সিস্টেমের জন্য IP66 সুরক্ষা সহ SE3 ওয়ার্ম গিয়ার এনভেলপ সোলার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা
প্রযুক্তির উন্নতির সাথে সাথে, আরও স্লিউইং ড্রাইভ ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি ব্যবহার করছে, যাতে কৃমিটিকে গিয়ারে আরও দাঁত যুক্ত করার জন্য আকৃতি দেওয়া হয়, এইভাবে টর্ক উন্নত হয় এবং প্রতিক্রিয়া হ্রাস পায়।
এই দাঁতের ব্যস্ততা বৃদ্ধির ফলে বৃহত্তর শক্তি, কার্যক্ষমতা এবং স্থায়িত্ব পাওয়া যায়। স্লিউইং ড্রাইভ স্ট্যান্ডার্ড ওয়ার্ম প্রযুক্তি ব্যবহার করে যাতে অনুভূমিকভাবে কীট থাকে, শ্যাফটের গতির অনুপাত কীটের উপর থ্রেডের সংখ্যা এবং এর সংখ্যার মধ্যে সম্পর্কের উপর নির্ভর করে। কৃমি গিয়ারে দাঁত।
SE সিরিজের পারফরম্যান্স
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
৩" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
স্লিউ ড্রাইভের ইনস্টলেশন
1. মাউন্টিং কাঠামো পরিষ্কার করুন, যেমন ঢালাই, গ্যালভানাইজিং, অবশিষ্টাংশ, ময়লা ইত্যাদি থেকে।
2. চোখের বোল্ট দিয়ে ড্রাইভটি উত্তোলন করুন।
3. বহু ড্রাইভ আনলোড অবস্থায় মাউন্ট করা হবে.
4. বোল্ট শক্ত করার শক্তির মধ্যে বিচ্যুতি এড়াতে নিম্নলিখিত পদ্ধতি অনুসরণ করা হবে।
5. থ্রেডে থ্রেড লক তরল প্রয়োগ করুন।
6. সম্পূর্ণভাবে ফিটিং অংশ অনুরোধ থ্রেড ফাঁক উপর থ্রেড লক তরল রাখা.
7. বোল্টগুলি আড়াআড়িভাবে প্রিলোড করুন।নিচের স্কেচে সাধারণ প্যাটার্ন দেখুন কিভাবে বোল্টগুলো ক্রসওয়াইজ সিকোয়েন্সে টর্ক পায়।ভিতরের বা বাইরের রিং দিয়ে শুরু করুন।সমস্ত বোল্টের ক্রসওয়াইজ টর্কিং টাইটিং টর্কের 30% করুন।তারপর আড়াআড়িভাবে ঘূর্ণন সঁচারক বল 80% আঁটসাঁট টর্ক পুনরাবৃত্তি করুন.অবশেষে 100% আঁটসাঁট টর্কের ক্রসওয়াইজ টর্ক।
এমন অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে একটি ঘূর্ণমান ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিক কারণ এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির শক্তি এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণনযন্ত্র বজায় রাখার জন্য লোড প্রয়োজন হয়.
সাধারণ সুইং ড্রাইভ অ্যাপ্লিকেশন অন্তর্ভুক্ত, কিন্তু সীমাবদ্ধ নয়:
1. সোলার ট্র্যাকার
2.উইন্ড টারবাইন
3. পুরুষদের লিফট
4.হাইড্রোলিক যন্ত্রপাতি
5. টেলিহ্যান্ডলার
6. খননকারী
7. উত্তোলন
8. ক্রেন
9. তুরপুন সরঞ্জাম
10. সামরিক সরঞ্জাম
