উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HANGTUO |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE8 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
---|---|
মূল্য: | 200~380 USD/PC |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15~30 দিন |
যোগানের ক্ষমতা: | 12000 পিসিএস/বছর |
Slewing পরিসীমা: | ±60° | উপাদান: | 42CRMN বা 50Mn |
---|---|---|---|
আবেদন: | লিঙ্কেজ ট্র্যাকার | ওয়ারেন্টি: | 10 বছর |
রঙ: | কমলা | আকার: | 3 ইঞ্চি - 25 ইঞ্চি |
মোটর: | 24VDC/220VAC | ওয়ার্ম গিয়ার: | ডাবল এনভেলপিং |
লক্ষণীয় করা: | সোলার ট্র্যাকিং লিঙ্কেজ স্লিউ গিয়ার ড্রাইভ,আইপি66 সোলার স্লিউ গিয়ার ড্রাইভ,42CRMN স্লিউ গিয়ারবক্স |

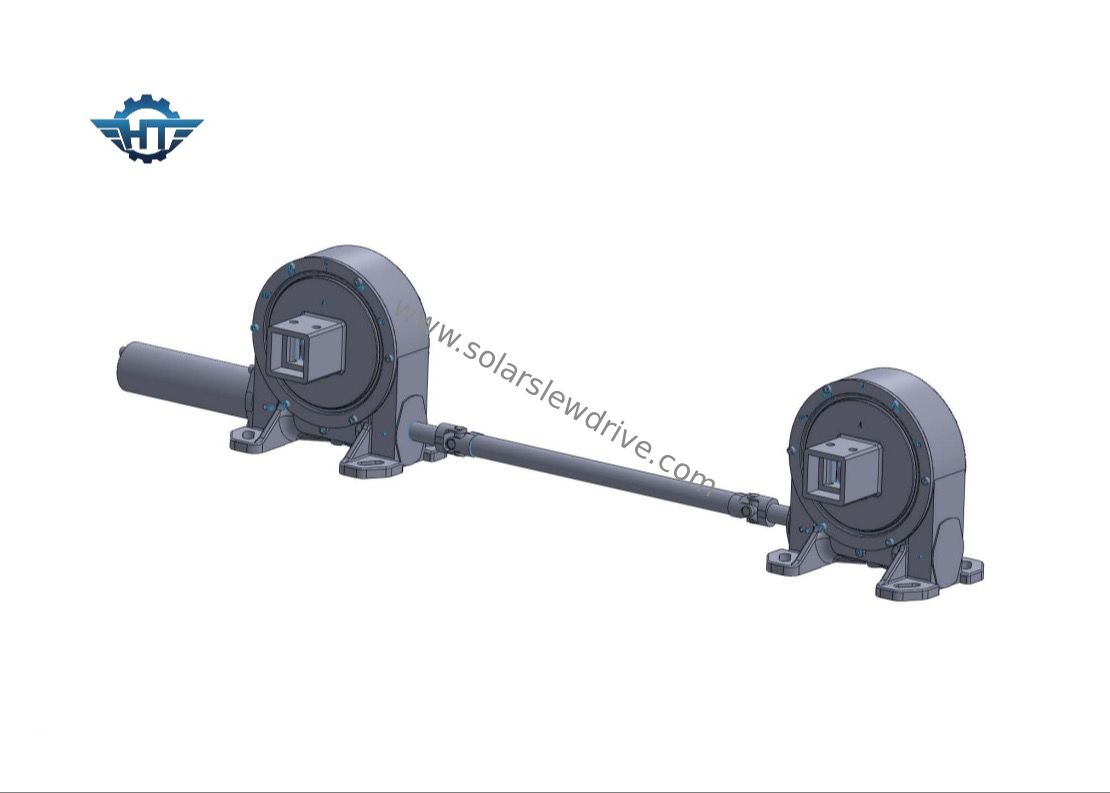

লিঙ্কেজ সোলার ট্র্যাকিং সিস্টেমের জন্য 24vdc গিয়ারবক্স রিডুসার সহ IP66 সোলার স্লিউ গিয়ার ড্রাইভ
সোলার স্লিউ গিয়ার ড্রাইভের বর্ণনা
সোলার স্লুইং ড্রাইভের অনেক প্রকার রয়েছে যেমন বদ্ধ প্রকার, খোলা হাউজিং টাইপ, উল্লম্ব প্রকার, ডুয়াল অক্ষের প্রকার, উচ্চ নির্ভুলতা প্রকার, ওয়ার্ম ড্রাইভ টাইপ ইত্যাদি। স্লিউইং ড্রাইভটি ডবল এনভেলপিং ওয়ার্ম গিয়ার গঠনের উপর ভিত্তি করে তৈরি করা হয়েছে, যা বিশেষভাবে ডিজাইন করা মাল্টি টুথ কনট্যাক্ট বৈশিষ্ট্যযুক্ত। উচ্চ লোড ড্রাইভিং জন্য.এটিতে শক্তিশালী টিল্টিং মোমেন্ট টর্ক এবং স্ট্যাটিক স্ব-লকিং ফাংশন রয়েছে।
প্ল্যানেটারি গিয়ার রিডাকশন গিয়ারবক্সের কাজের নীতি নিজেকে তৈরি করেএকটি বড় রেডিয়াল loa বহনঘূর্ণন সঁচারক বল আনুপাতিক বন্টন কারণে.আরও কী, আমাদের স্লুইং ড্রাইভগুলি বিভিন্ন ধরণের মোটর, হাইড্রোলিক মোটর, 24vdc/12vdc বৈদ্যুতিক মোটর, সার্ভো মোটর, স্টেপার মোটর এবং ডাব্লুর সাথে সংযুক্ত করতে পারেই সব সিরিজ slee আছেগিয়ারবক্সের আকার গ্রাহকদের বিভিন্ন চাহিদা পূরণ করে।
উল্লম্ব স্লিউ ড্রাইভ কর্মক্ষমতা পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
Slewing ড্রাইভ অনেক ধরনের যেমন ঘের টাইপ, খোলা হাউজিং টাইপ, উল্লম্ব টাইপ, ডুয়াল অক্ষ টাইপ, উচ্চ নির্ভুলতা টাইপ, ওয়ার্ম ড্রাইভ টাইপ ইত্যাদি। slewing ড্রাইভ শক্তিশালী টিল্টিং মোমেন্ট টর্ক এবং স্ট্যাটিক স্ব-লকিং ফাংশন সহ slewing বিয়ারিং এর উপর ভিত্তি করে।অনেক দাঁত যোগাযোগ পৃষ্ঠ উচ্চ লোড ড্রাইভিং জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
বৈশিষ্ট্য
1. সিস্টেমের নিরাপত্তা নিশ্চিত করতে ±60°, ভিতরে হার্ড স্টপ ঘোরান
2. একটি ড্রাইভিং মোটর বাম, ডান দিক বা মাঝখানে থেকে সংযুক্ত করুন
3. ক্লিয়ারেন্স ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে, তাই ইনস্টলেশনের সময় এটি সামঞ্জস্য করার প্রয়োজন নেই
4. কারখানার আগে গ্রীস পূর্ণ করা হয়েছিল, প্রতি 5 বছর পর পর রিফিল করতে হবে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. কম্প্যাক্ট নকশা এবং স্থান সংরক্ষণ
6. গিয়ারটি স্ব-লকিং, তাই অতিরিক্ত ব্রেক করার প্রয়োজন নেই
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. কঠোর পরিবেশে নিরাপত্তা উন্নত করতে উচ্চ টিল্টিং টর্ক এবং ব্যাকহোল্ডিং টর্ক
