উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE5" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উপাদান: | 50Mn, 42CrMo | Slewing হ্রাসকারী: | VE5" |
---|---|---|---|
গিয়ার অনুপাত: | 37:1 | দক্ষতা: | 40% |
রঙ: | অনুরোধ হিসাবে | আবেদন: | সোলার ট্র্যাকার |
উৎপত্তি স্থল: | চীন | ড্রাইভার: | 12V/24VDC মোটর |
ওয়ারেন্টি: | 10 বছর | সনদপত্র: | ISO9001, CE |
ইনস্টলেশন সাইট: | খোলা মাঠ | আজীবন: | 30 বছরের ফিল্ড লাইফ |
লক্ষণীয় করা: | VE5 ছোট স্লিউ ড্রাইভ,24VDC মোটর ছোট স্লিউ ড্রাইভ,ওপেন ফিল্ড স্লিউ ড্রাইভ গিয়ারবক্স |

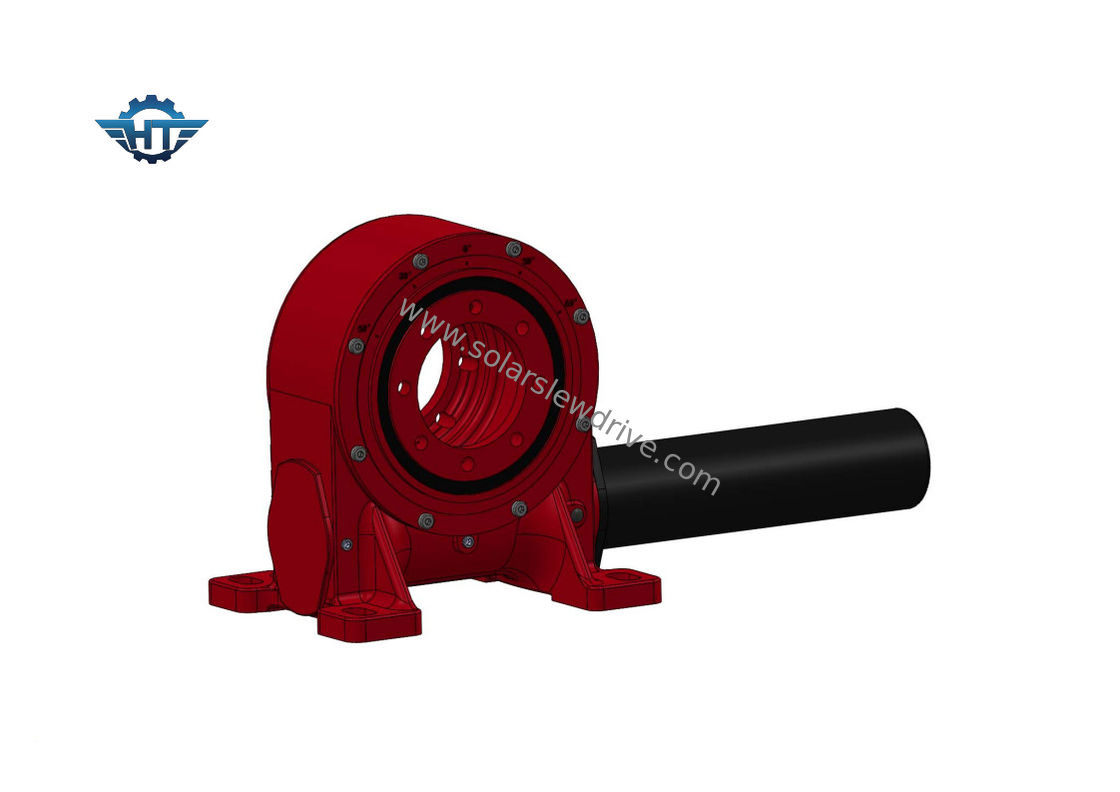

সৌর প্যানেল অনুভূমিক একক অক্ষ ট্র্যাকারের জন্য VE5 40 থেকে 1 গিয়ারবক্স
Enveloping ওয়ার্ম গিয়ার বিবরণ
স্লিউইং ড্রাইভ একটি নতুন ধরণের ঘূর্ণমান এবং সংক্রমণ পণ্য।এটিকে সাধারণত slewing ড্রাইভ বা slewing বিয়ারিং বলা হয়, যা সাধারণত ডবল এনভেলপিং ওয়ার্ম, গিয়ার, হাউজিং, মোটর এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।যেহেতু মূল উপাদানগুলি ডাবল এনভেলপিং ওয়ার্ম, তাই এটি গিয়ারের সাথে আরও ঘনিষ্ঠভাবে মেশ করতে পারে এবং বহু দাঁতের যোগাযোগ অর্জন করতে পারে, এইভাবে সঠিকতা এবং ধারণ করার মুহুর্তের টর্ক উন্নত করে।তারা একই সাথে অক্ষীয় শক্তি, রেডিয়াল বাহিনী এবং উল্টে যাওয়া মুহূর্তগুলি সহ্য করতে পারে।ঐতিহ্যবাহী ঘূর্ণমান পণ্যগুলির সাথে তুলনা করে, নতুন স্লিউইং ড্রাইভটি সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং ইনস্টলেশনের স্থানের একটি বৃহত্তর ডিগ্রি বৈশিষ্ট্যযুক্ত।
VE সিরিজের কর্মক্ষমতা পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
Nm | Nm | kN | kN | Nm | ডিগ্রী | হ্যাঁ | কেজি | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 |
অ্যাপ্লিকেশন
3' সাইজ থেকে শুরু করে 25" ইঞ্চি পর্যন্ত 10টি ভিন্ন মাপের VE টাইপ স্লিউইং ড্রাইভ রয়েছে, এর মধ্যে 5", 7", 9"12", 14", 17", 19" এবং 21"। তারা উভয়ই। সোলার ট্র্যাকিং সিস্টেমে (PV, CPV, HCPV এবং heliostat) এবং নিয়মিত যানবাহন, যেমন ম্যান লিফট, ট্রাক ক্রেন, সেইসাথে মডুলার যানবাহনে ব্যাপকভাবে ব্যবহৃত হয়।
