উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~380/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উপাদান: | 50Mn, 42CrMo | Slewing ডিভাইস: | VE9 |
---|---|---|---|
গিয়ার অনুপাত: | 61:1 | রেট আউটপুট টর্ক: | 7320 Nm |
জিভ ধরে: | 45000 Nm | কাত টর্ক: | 18300 Nm |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
লক্ষণীয় করা: | একক অক্ষ ট্র্যাকার গুলি ড্রাইভ,VE9 রিডুসার সোলার স্লিউ ড্রাইভ,42CrMo সোলার স্লিউ ড্রাইভ |

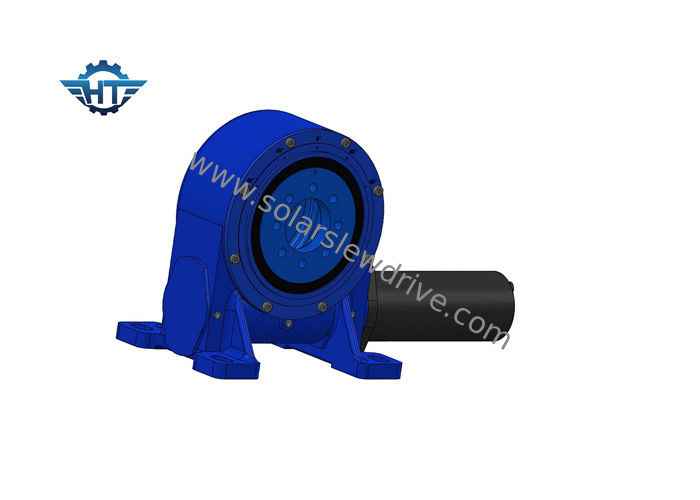

লিংক সিঙ্গেল অ্যাক্সিস ট্র্যাকারের জন্য স্লিউ ড্রাইভ মোটর সহ VE9 রিডুসার
বর্ণনা
লিঙ্ক একক-অক্ষ স্লিউইং ড্রাইভগুলি এক অক্ষের চারপাশে ঘোরে এবং ট্র্যাকিং সিস্টেমকে পূর্ব থেকে পশ্চিমে এবং রাতে বাড়িতে ফিরে যেতে সাহায্য করে।এই পণ্যগুলি ইনস্টল করা সবচেয়ে সহজ এবং সবচেয়ে বেশি ব্যবহৃত হয়।VE একটি উচ্চ-ক্ষমতাসম্পন্ন ইউনিটে উল্লম্ব মাউন্টিং এবং একটি সম্পূর্ণ-আবদ্ধ ড্রাইভ IP66 অফার করে।
সুবিধাদি
1. ডবল এনভেলপিং টেকনোলজি, মাল্টি-টুথ কন্টাক্ট, হাই ব্যাকহোল্ডিং টর্ক এবং ব্যাকল্যাশ কমিয়ে আনুন
2. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে স্ব-লকিং
2. হার্ড স্টপভিতরে, ±60°
VE Slewing ড্রাইভের প্রযুক্তিগত ডেটা
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
অ্যাপ্লিকেশন
স্লুইং ড্রাইভ বিয়ারিংগুলি সাধারণত প্রয়োগে পাওয়া যায় যেমন: উইন্ড টারবাইন, ভারী লোড ট্রান্সপোর্টার, সোলার ট্র্যাকার, হারবার ক্রেন, হাইড্রোলিক সরঞ্জাম, ক্রেন স্টিয়ারিং মেকানিজম, অটোমেশন সিস্টেম, ভারী লোড ম্যানিপুলেটর, ইয়াও এবং পিচ কন্ট্রোল টেবিল।
