উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HANGTUO |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE5 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
---|---|
মূল্য: | 145~226 USD/PC |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 30 দিন |
যোগানের ক্ষমতা: | 12000 পিসিএস/বছর |
Reducer এবং মোটর: | VE5 & 24V | উপাদান: | 42CRMN বা 50Mn |
---|---|---|---|
আবেদন: | সোলার প্যানেল ট্র্যাকার | ওয়ারেন্টি: | 5 ~ 10 বছর |
রঙ: | প্রয়োজনীয় | আকার: | 3 থেকে 25 ইঞ্চি পর্যন্ত |
মডিউল: | ওয়ার্ম গিয়ার মডিউল | বৈশিষ্ট্য: | IP66, দীর্ঘ জীবন |
লক্ষণীয় করা: | সিঙ্গেল অ্যাক্সিস স্লিউ ড্রাইভ গিয়ারবক্স,লো ব্যাকল্যাশ স্লিউ ড্রাইভ গিয়ারবক্স,লো ব্যাকল্যাশ স্লিউইং গিয়ারবক্স |

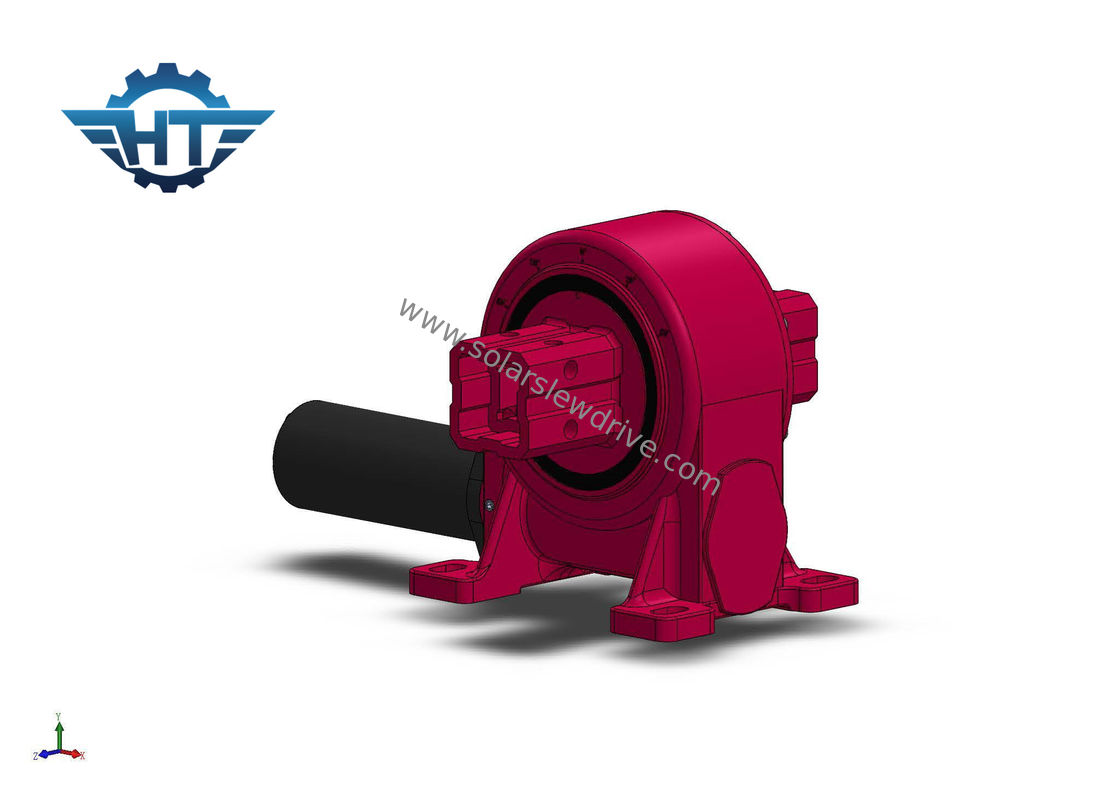

VE5 একক অক্ষ সোলার ট্র্যাকার লো ব্যাকল্যাশ প্ল্যানেটারি গিয়ারবক্স সহ স্লিউ ড্রাইভ অক্ষ
স্লিউ ড্রাইভের বিবরণ
সান ট্র্যাকিং সিস্টেমে স্লিউইং ড্রাইভগুলি ব্যাপকভাবে ব্যবহৃত হয়।ফটোভোলটাইক পাওয়ার স্টেশন ট্র্যাকিং এর মধ্যে রয়েছে ফ্ল্যাট একক-অক্ষ সংযোগ, তির্যক একক-অক্ষ সংযোগ, তির্যক একক-অক্ষ, এবং দুই-অক্ষ ট্র্যাকিং সিস্টেম।
Slewing ড্রাইভ 'অ্যাপ্লিকেশন
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 সমতল একক অক্ষ সংযোগের জন্য।এই ধরনের সিস্টেম 30 ডিগ্রির নিচে অক্ষাংশ এবং 12 ডিগ্রির কম স্থল ঢালের জন্য উপযুক্ত।
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 তির্যক একক অক্ষ সংযোগের জন্য স্লিউইং ড্রাইভ।এই ধরনের মাঝারি থেকে উচ্চ অক্ষাংশের সিস্টেমের জন্য উপযুক্ত, স্থলটি প্রায় সমতল হওয়া প্রয়োজন।
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 তির্যক একক-অক্ষ ইউনিটের জন্য স্লিউইং ড্রাইভ।এই ধরনের সিস্টেম মাঝারি থেকে উচ্চ অক্ষাংশের জন্য উপযুক্ত।
4. ডুয়াল সোলার ট্র্যাকিং সিস্টেমের জন্য SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 স্লিউইং ড্রাইভ।এই ধরনের সিস্টেম সব ধরনের ল্যান্ডফর্মের জন্য উপযুক্ত।
বৈশিষ্ট্য
1. 0~180° থেকে ঘোরান
2. বাম বা ডান দিকে একটি ড্রাইভিং মোটর সংযোগ করুন
3. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ ব্যাকহোল্ডিং টর্ক, উল্লম্ব ইনস্টলেশনের জন্য উপযুক্ত
9. কম রক্ষণাবেক্ষণ
উল্লম্ব VE সিরিজ IP66 Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
Nm | Nm | kN | kN | Nm | ডিগ্রী | হ্যাঁ | কেজি | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13 কেজি |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18 কেজি |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28 কেজি |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35 কেজি |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51 কেজি |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61 কেজি |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 কেজি |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 কেজি |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 কেজি |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 কেজি |
