উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HANGTUO |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
---|---|
মূল্য: | 200~380 USD/PC |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 30 দিন |
যোগানের ক্ষমতা: | 12000 পিসিএস/বছর |
টাইপ: | ওয়ার্ম এবং স্পার গিয়ার স্লুইং ড্রাইভ | উপাদান: | 42CRMN বা 50Mn |
---|---|---|---|
আবেদন: | সোলার প্যানেল ট্র্যাকিং সিস্টেম | ওয়ারেন্টি: | 5 ~ 10 বছর |
রঙ: | প্রয়োজনীয় | আকার: | 3~25 ইঞ্চি |
মোটর: | 24VDC/12VDC/48VDC/220VAC | বৈশিষ্ট্য: | দীর্ঘ জীবন |
লক্ষণীয় করা: | সান ট্র্যাকার ওয়ার্ম স্লিউ ড্রাইভ,রিডুসার মোটর ওয়ার্ম স্লিউ ড্রাইভ,সান ট্র্যাকার স্লিউইং বিয়ারিং ড্রাইভ |

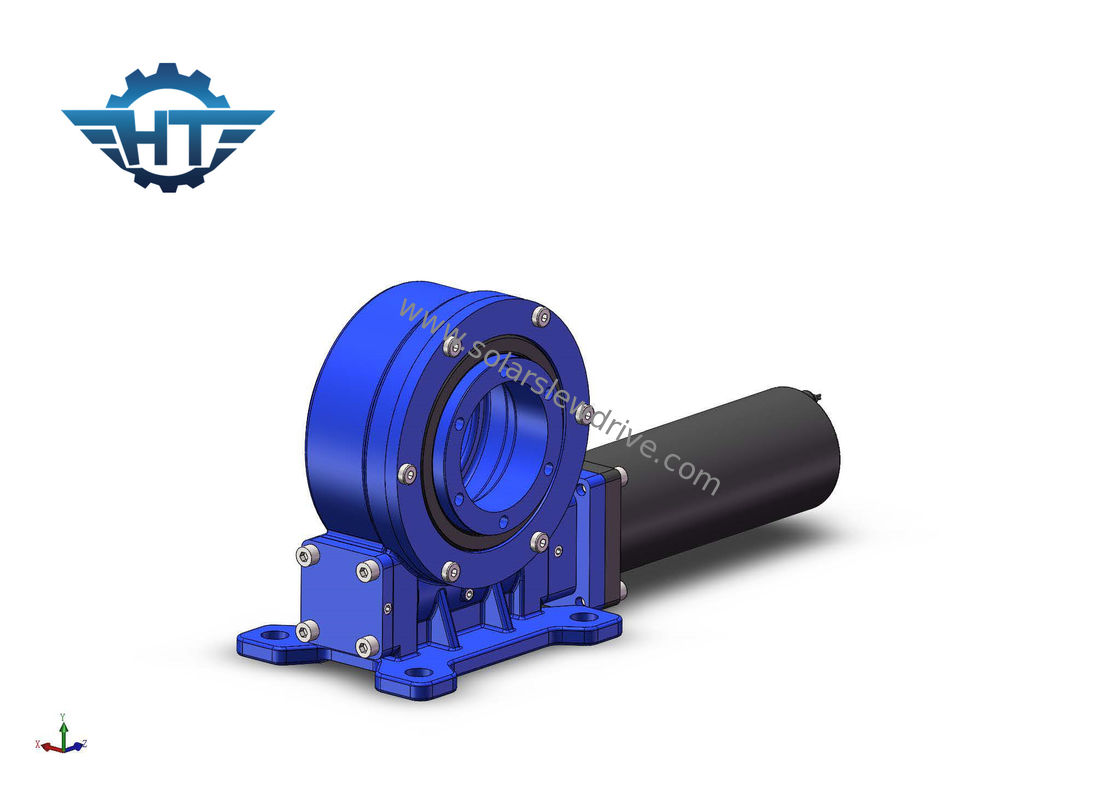

সান ট্র্যাকার সোলার ট্র্যাকিং সিস্টেমের জন্য রিডুসার মোটর সহ VE9 স্লুইং ড্রাইভ
ওয়ার্ম এবং গিয়ার স্লিউ ড্রাইভের বিবরণ
সঙ্গে VE সিরিজ slewing ড্রাইভগ্রহের হ্রাসকারী বাক্সসিঙ্গেল সান ট্র্যাকিং সিস্টেম, ডুয়াল অ্যাক্সিস সান ট্র্যাকিং সিস্টেম, উইঞ্চ ক্রেন, স্লিউইং এর মতো শিল্প অ্যাপ্লিকেশন সহ প্রধানত সোলার ট্র্যাকিং সিস্টেমের জন্য অ্যাপ্লিকেশনডেক ক্রেন, ক্রেন উইঞ্চ ডিজাইন, খননকারী সুইং ড্রাইভ।
আমাদের অনন্য গ্রহগত গিয়ার হ্রাস গিয়ারবক্স slewing ড্রাইভ কাজ নীতি সৌর জন্য নিজেকে তৈরি করেটর্কের আনুপাতিক বন্টনের কারণে ট্র্যাকার একটি বড় রেডিয়াল লোড বহন করে।আরও কী, আমাদের স্লিউইং ড্রাইভে হাইড্রোলিক মোটর কনফিগারেশন রয়েছে।ডব্লিউই সব সিরিজ শ্লীল আছে গিয়ারবক্সের আকার গ্রাহকের বিভিন্ন চাহিদা পূরণ করে।
বৈশিষ্ট্য
1. সিস্টেমের নিরাপত্তা নিশ্চিত করতে ±60°, ভিতরে হার্ড স্টপ ঘোরান
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটর সংযোগ করুন
3. ক্লিয়ারেন্স ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে, ইনস্টলেশনের সময় সামঞ্জস্য করার প্রয়োজন নেই
4. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. কম্প্যাক্ট নকশা এবং স্থান সংরক্ষণ
6. গিয়ারটি স্ব-লকিং, ব্রেক করার প্রয়োজন নেই
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ টিল্টিং টর্ক, অনুভূমিক ইনস্টলেশনের জন্য উপযুক্ত
উল্লম্ব সিরিজ Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
অ্যাপ্লিকেশন
স্লুইং ড্রাইভগুলি সারা বিশ্বে ব্যবহৃত হয়।আবেদন ক্ষেত্র নিম্নলিখিত অন্তর্ভুক্ত:
ক্রেন ট্র্যাভেলিং গিয়ার এবং হেভি-ডিউটি ট্রান্সপোর্টারে স্টিয়ারিং ট্রান্সমিশন, লিফট প্ল্যাটফর্মে, গ্রিপার, টং এবং নির্মাণ মেশিন সেক্টরে অন্যান্য ঘূর্ণমান ডিভাইসে।
সোলার ট্র্যাকিং সিস্টেম
বায়ু শক্তি
খাবারের
স্যাটেলাইট অ্যান্টেনা ইত্যাদি
