উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
গঠন: | সেলফ লকিং গিয়ার | গিয়ার মোটর: | বৈদ্যুতিক মটর |
---|---|---|---|
গিয়ার অনুপাত: | 61:1 | টাইপ: | উল্লম্ব মাউন্ট করা |
দক্ষতা: | 40% | যথার্থতা: | ≤ ০.১ |
আবেদন: | পিভি সোলার ট্র্যাকিং সিস্টেম | রঙ: | অনুরোধ হিসাবে |
লক্ষণীয় করা: | সেল্ফ লকিং স্লিউইং ড্রাইভ গিয়ারবক্স,পিভি ট্র্যাকিং সিস্টেমের জন্য স্লিউ ড্রাইভ গিয়ারবক্স,ঘেরা হাউজিং স্লিউ ড্রাইভ গিয়ারবক্স |

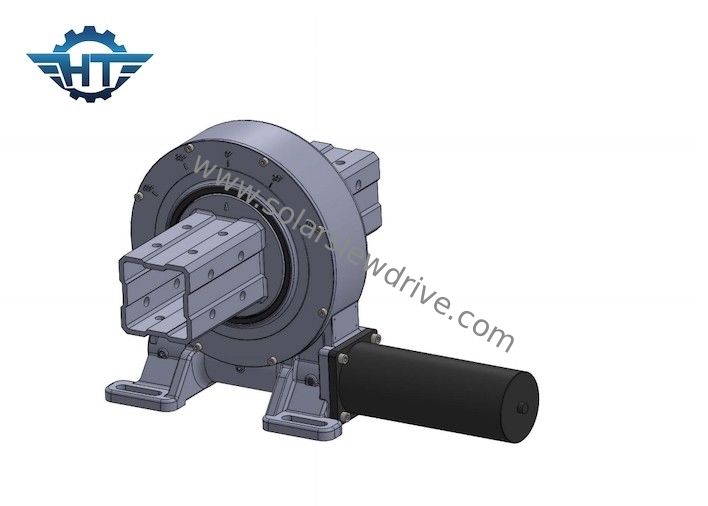

পিভি সোলার ট্র্যাকিং সিস্টেমের জন্য আবদ্ধ হাউজিং সেল্ফ লকিং স্লুইং ড্রাইভ গিয়ারবক্স
Slewing ড্রাইভ গিয়ারবক্সবর্ণনা
ওয়ার্ম গিয়ার স্লিউ ড্রাইভে রিভার্স সেলফ-লকিং এর বৈশিষ্ট্য রয়েছে, যা রিভার্স সেলফ-লকিং উপলব্ধি করতে পারে, অর্থাৎ গিয়ারটি শুধুমাত্র ওয়ার্ম দ্বারা চালিত হতে পারে।এই বৈশিষ্ট্যটি একাধিক ড্রাইভকে সৌর শক্তি, অ্যান্টেনা, উত্তোলন, উচ্চ-উচ্চতা অপারেশন এবং অন্যান্য সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।প্রধান ইঞ্জিনের বৈজ্ঞানিক এবং প্রযুক্তিগত বিষয়বস্তু উন্নত করার সময়, এটি প্রধান ইঞ্জিনের অপারেশন স্থায়িত্ব এবং নিরাপত্তা ফ্যাক্টরকেও ব্যাপকভাবে উন্নত করে।
স্লিউইং ড্রাইভের পরিবর্তনশীল গতির ট্রান্সমিশন ফর্ম অনুসারে, এটিকে গিয়ার স্লিউইং ড্রাইভ এবং ওয়ার্ম গিয়ার স্লিউইং ড্রাইভে ভাগ করা যেতে পারে, গিয়ার ড্রাইভ এবং ওয়ার্ম গিয়ার ড্রাইভের সংশ্লিষ্ট বৈশিষ্ট্যগুলি উত্তরাধিকারসূত্রে পাওয়া যায়।ভারবহন ক্ষমতার পরিপ্রেক্ষিতে, কৃমি গিয়ার টাইপের পারফরম্যান্স দাঁতের ধরণের তুলনায় ভাল, এবং যখন এনভেলপিং ওয়ার্ম ড্রাইভ ব্যবহার করা হয়, তখন এর ভারবহন ক্ষমতা, অ্যান্টি-ডিফর্মেশন ক্ষমতা এবং ট্রান্সমিশন দৃঢ়তা আরও উন্নত হয়, তবে কীট গিয়ার টাইপ স্লিউইং ড্রাইভ দক্ষতার দিক থেকে কম দক্ষ।গিয়ার স্লুইং ড্রাইভ থেকে নিকৃষ্ট, গিয়ার স্লিউইং ড্রাইভটিকে আরও স্পার গিয়ার টাইপ স্লিউইং ড্রাইভ, হেলিকাল গিয়ার টাইপ স্লুইং ড্রাইভ এবং ঘূর্ণি টাইপ স্লিউইং ড্রাইভে বিভক্ত করা হয়েছে।
VE সিরিজের প্রযুক্তিগত শীট
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
সুবিধাদি
1. শক্তিশালী উল্টে দেওয়ার মুহূর্ত
2. ডবল এনভেলপিং ওয়ার্ম গ্রহণ করুন
3. মাল্টি টুথ কন্টাক্ট ব্যবহার করার জন্য বড় লোড চালান
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
