উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HANGTUO |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE5 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
---|---|
মূল্য: | 145~226 USD/PC |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 30 দিন |
যোগানের ক্ষমতা: | 12000 পিসিএস/বছর |
টাইপ: | Slewing ড্রাইভ | উপাদান: | QT |
---|---|---|---|
আবেদন: | সোলার পাওয়ার সিস্টেম | ওয়ারেন্টি: | 10 বছর |
রঙ: | গ্রাহক প্রয়োজন | আকার: | 3 ইঞ্চি - 25 ইঞ্চি |
মোটর: | 24V ডিসি | বৈশিষ্ট্য: | দীর্ঘ জীবন |
লক্ষণীয় করা: | সোলার ট্র্যাকার স্লিউ ড্রাইভ একক অক্ষ,মোটর মিলেছে ছোট স্লিউ ড্রাইভ,প্ল্যানেটারি গিয়ারবক্স সহ ছোট স্লিউ ড্রাইভ |

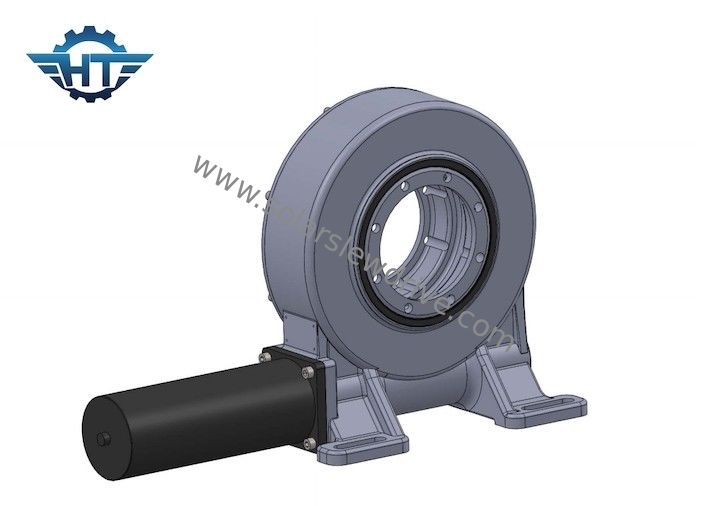

VE5 একক অক্ষ ছোট স্লিউ ড্রাইভ মোটর প্ল্যানেটারি গিয়ারবক্সের সাথে মিলেছে
ছোট স্লিউ ড্রাইভের বিবরণ
ওয়ার্ম গিয়ার এবং ওয়ার্ম ড্রাইভে রিভার্স সেল্ফ-লকিং এর বৈশিষ্ট্য রয়েছে, যা রিভার্স সেলফ-লকিং উপলব্ধি করতে পারে, অর্থাৎ শুধুমাত্র ওয়ার্ম গিয়ার ওয়ার্ম দ্বারা চালিত হতে পারে, কিন্তু ওয়ার্ম গিয়ার দ্বারা ওয়ার্ম চালিত হতে পারে না।যখন কৃমির সীসা কোণ মেশিং গিয়ার দাঁতের মধ্যে সমতুল্য ঘর্ষণ কোণের চেয়ে কম হয়, তখন প্রক্রিয়াটির স্ব-লক করার বৈশিষ্ট্য থাকে এবং এটি বিপরীত স্ব-লকিং অর্জন করতে পারে, অর্থাৎ, কেবল কীটটি কীট চাকা চালাতে পারে, তবে কীট কৃমি চাকা দ্বারা চালিত করা যাবে না.যেমন এর ভারী যন্ত্রপাতিতে ব্যবহৃত স্ব-লকিং ওয়ার্ম প্রক্রিয়া, এর বিপরীত স্ব-লকিং নিরাপত্তা সুরক্ষায় ভূমিকা পালন করতে পারে।এই বৈশিষ্ট্যটি স্লিউইং ড্রাইভ ডিভাইসটিকে উত্তোলন, বায়বীয় কাজ এবং অন্যান্য সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত করে তোলে।প্রধান ইঞ্জিনের প্রযুক্তিগত বিষয়বস্তু উন্নত করার সময়, এটি প্রধান ইঞ্জিনের অপারেশন স্থায়িত্ব এবং নিরাপত্তা ফ্যাক্টরকেও ব্যাপকভাবে উন্নত করে।এটি যান্ত্রিক সরঞ্জামের নিরাপদ নির্মাণ প্রয়োগের একটি গুরুত্বপূর্ণ মূর্ত প্রতীক।
উল্লম্ব স্লিউ ড্রাইভ কর্মক্ষমতা পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
Nm | Nm | kN | kN | Nm | ডিগ্রী | হ্যাঁ | কেজি | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13 কেজি |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18 কেজি |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28 কেজি |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35 কেজি |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51 কেজি |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61 কেজি |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 কেজি |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 কেজি |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 কেজি |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 কেজি |
বৈশিষ্ট্য
1. 0~180° থেকে ঘোরান
2. বাম বা ডান দিকে একটি ড্রাইভিং মোটর সংযোগ করুন
3. কারখানা আগে গ্রীস ভরা
4. সহজ ইনস্টলেশন
5. কম রক্ষণাবেক্ষণ
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. উচ্চ ব্যাকহোল্ডিং টর্ক, উল্লম্ব ইনস্টলেশনের জন্য উপযুক্ত
