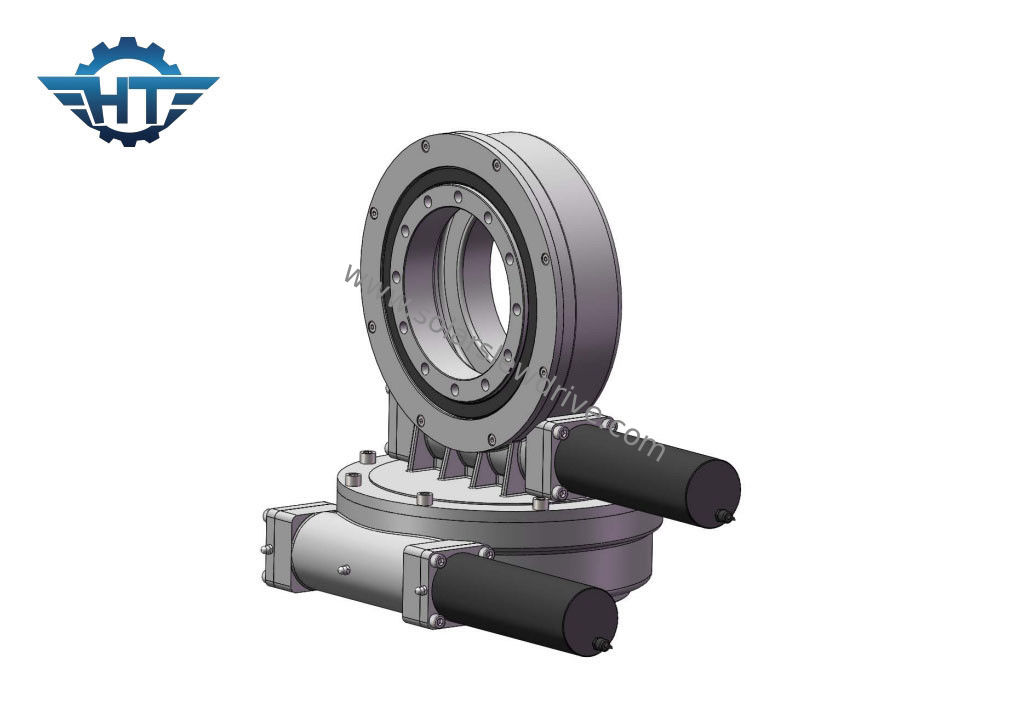

ডুয়াল অ্যাক্সিস পিভি ট্র্যাকিং সিস্টেমের জন্য 24V ডিসি উচ্চ নির্ভুলতা স্লিউইং ওয়ার্ম ড্রাইভ
উচ্চ নির্ভুলতা Slewing ওয়ার্ম ড্রাইভ বিবরণ
উল্লম্ব 9 ইঞ্চি স্লিউইং ড্রাইভটি সোলার ট্র্যাকিং সিস্টেমের জন্য ডিজাইন করা হয়েছে।এটি আরও সূর্যালোক ব্যবহার করার জন্য সূর্যের দিকে ফটোভোলটাইক প্যানেলগুলি সামঞ্জস্য করতে ব্যবহৃত হয়।তারা সূর্য থেকে সর্বাধিক শক্তি সঞ্চয় করার জন্য সৌর মডিউলগুলিকে সর্বোত্তম অবস্থানে থাকতে সক্ষম করে।
| মডেল: |
VE9 |
উৎপত্তি স্থল |
চাংঝো, চীন |
| ব্র্যান্ড |
হ্যাংটুও |
টাইপ |
ঘিরা |
| উপাদান |
42CrMo, 50Mn |
আউটপুট টর্ক |
2000 Nm |
| টিল্টিং মোমেন্ট টর্ক |
16 K Nm |
জিভ ধরে |
30.5 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং |
60 KN |
স্ট্যাটিক রেডিয়াল রেটিং |
130 KN |
| গতিশীল অক্ষীয় রেটিং |
30 KN |
ডায়নামিক রেডিয়াল রেটিং |
65 KN |
| গিয়ার অনুপাত |
37:1 |
দক্ষতা |
40% |
VE সিরিজের পরামিতি
| মডেল |
অনুপাত |
রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (Nm) |
ধারণ টর্ক (Nm) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
দক্ষতা |
নির্ভুলতা (°) |
স্ব-লকিং |
ওজন (কেজি) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
হ্যাঁ |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
হ্যাঁ |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
হ্যাঁ |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
হ্যাঁ |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
হ্যাঁ |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
হ্যাঁ |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
হ্যাঁ |
৮৮ |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
হ্যাঁ |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
হ্যাঁ |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
হ্যাঁ |
251 |
আবেদন
1. উত্তোলন যন্ত্রপাতি
উত্তোলন যন্ত্রপাতি ট্রাক ক্রেন, টাওয়ার ক্রেন এবং ট্রেলার ইত্যাদি অন্তর্ভুক্ত করে৷ এই মেশিনগুলির কঠোর পরিবেশের কারণে, ঘূর্ণায়মান অংশগুলি প্রায়শই বড় প্রভাবের সাপেক্ষে হয়, তাই এই অংশগুলি কাস্টমাইজড স্লিউইং বিয়ারিং ব্যবহার করবে, যেমন প্রস্তুতকারক প্রয়োজনীয় আকার সরবরাহ করে মেশিন এবং অপারেটিং পরিবেশের।স্লিউইং বিয়ারিং প্রস্তুতকারক প্রকৌশলীকে প্রকৃত পরিস্থিতি অনুসারে উপযুক্ত বিয়ারিং ডিজাইন করার ব্যবস্থা করবে এবং তারপরে এটি ব্যবহারে রাখবে, যা কেবল উত্তোলন যন্ত্রপাতির চাহিদা মেটাতে পারে না, তবে পরিষেবা জীবনকেও ব্যাপকভাবে উন্নত করতে পারে।
2. নির্মাণ যন্ত্রপাতি
নির্মাণ যন্ত্রপাতির সরল বিভাজন হল এক্সকাভেটর, লোডার ইত্যাদি। স্লিউইং বিয়ারিং একই সময়ে অক্ষীয় বল, রেডিয়াল ফোর্স এবং উল্টানো শক্তি সহ্য করতে পারে এবং গঠনটি খুবই কমপ্যাক্ট।খননকারীর অপারেশন চলাকালীন এটি ক্রমাগত ঘোরানো প্রয়োজন।স্লিউইং বিয়ারিং হল ঘূর্ণনের মূল উপাদান।নির্মাণ যন্ত্রপাতির প্রয়োগ স্লিউইং বিয়ারিংয়ের মৌলিক প্রয়োগের অন্তর্গত, এবং এটি ব্যাপকভাবে ব্যবহৃত হয়।
3. প্রক্রিয়াকরণ যন্ত্রপাতি
প্রক্রিয়াকরণ যন্ত্রপাতি যেমন উপাদান প্রক্রিয়াকরণ, খাদ্য প্রক্রিয়াকরণ, ধাতুবিদ্যা এবং তাই।বিজ্ঞান ও প্রযুক্তির ক্রমাগত বিকাশের সাথে, মানুষ আর কেবল নির্মাণ যন্ত্রপাতিতে স্লিউইং বিয়ারিং প্রয়োগ করেই সন্তুষ্ট হয় না, এবং সরঞ্জাম প্ল্যাটফর্ম প্রক্রিয়াকরণ যন্ত্রপাতির দিকে তাদের মনোযোগ দেয়।যেহেতু স্লিউইং বিয়ারিং মূল বিয়ারিংয়ের চেয়ে বেশি কমপ্যাক্ট, বাহ্যিক শক্তিও বড় হতে পারে, এবং কার্যক্ষমতা এবং কাঠামো আরও ভাল, তাই এটি প্রক্রিয়াকরণের যন্ত্রপাতিতেও ব্যাপকভাবে ব্যবহৃত হয়।
4. সামরিক সরঞ্জাম
বর্তমান সামরিক প্রতিযোগিতা সামরিক সরঞ্জামের কঠোর শক্তি নিয়ে।আমরা টিভিতে দেখেছি, ট্যাঙ্কটি তার কামানের মাথা ঘুরিয়ে দেয় এবং একটি শেল নিখুঁতভাবে লক্ষ্যবস্তুতে আঘাত করে।এই লিঙ্কে, স্লিউইং বিয়ারিং একটি খুব ভাল সহায়ক ভূমিকা পালন করে;এছাড়াও রয়েছে বিমান বিধ্বংসী বন্দুক, রাডার, রকেট লঞ্চ প্যাড ইত্যাদি, সামরিক সরঞ্জামের সময়মত ঘূর্ণন, লাফানো এবং স্থিতিশীল লঞ্চের একটি অত্যন্ত গুরুত্বপূর্ণ কাঠামো হল স্লিউইং বিয়ারিং, যেটির পারফরম্যান্স ঐতিহ্যগত বিয়ারিংয়ের চেয়ে ভালো।
5. অন্যান্য
শিল্প এবং ওষুধে ব্যবহৃত হওয়ার পাশাপাশি, বিদ্যুত উত্পাদন এবং জীবনের ক্ষেত্রে স্লিউইং বিয়ারিং এর ছায়া রয়েছে।টাওয়ার এবং ককপিটের সংযোগে উইন্ড টারবাইনের ইয়াও বিয়ারিং ইনস্টল করা হয় এবং প্রতিটি ব্লেডের মূলে পিচ বিয়ারিং ইনস্টল করা হয়।চাকা হাবের সাথে সংযোগ।প্রতিটি উইন্ড টারবাইনে এক সেট ইয়াও বিয়ারিং এবং তিন সেট পিচ বিয়ারিং ব্যবহার করা হয়।বায়ু শক্তি উৎপাদন সরঞ্জামে স্লিউইং বিয়ারিং প্রয়োগের মাধ্যমে, বায়ু শক্তির পার্থক্য দ্বারা শক্তি উৎপাদনের প্রক্রিয়া পরিবর্তন করা যেতে পারে।জীবনে স্লুইং বিয়ারিংয়ের প্রধান প্রয়োগগুলি খেলার মাঠে কেন্দ্রীভূত হয়, যেমন ফেরিস হুইল, রোলার কোস্টার, পেন্ডুলাম ঘড়ি এবং মেরি-গো-রাউন্ড ইত্যাদি। স্লিউইং বিয়ারিংয়ের প্রয়োগ জীবনের নিরাপত্তা নিশ্চিত করে।
