উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE12" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 100~1600/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 500 পিসিএস |
উপাদান: | QT | স্ব-লক: | হ্যাঁ |
---|---|---|---|
কাত টর্ক: | 54.4 kNm | জিভ ধরে: | 40.5 kNm |
আবেদন: | সারস | ইনস্টলেশন সাইট: | নির্মাণকাজের যন্ত্রপাতি |
প্যাকেজিং: | পাতলা পাতলা কাঠ | মোটর: | এসি মোটর |
লক্ষণীয় করা: | রিভার্স সেল্ফ লক স্লিউ ড্রাইভ গিয়ারবক্স,এসি মোটর স্লিউ ড্রাইভ গিয়ারবক্স,হাই ট্রান্সমিশন রেশিও স্লিউ ড্রাইভ গিয়ারবক্স |

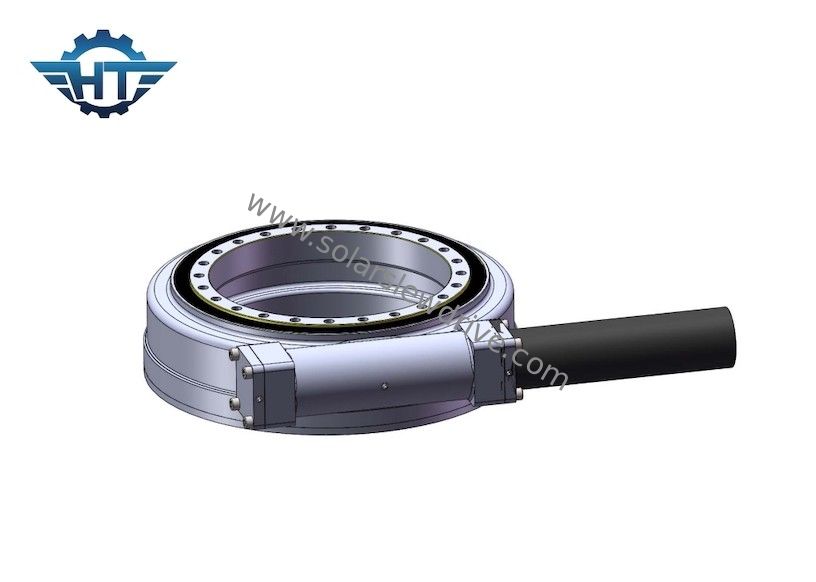

আইপি66 রিভার্স সেলফ লক স্লিউ ড্রাইভ গিয়ারবক্স ক্রেনের জন্য উচ্চ ট্রান্সমিশন অনুপাত সহ
সেলফ লক স্লি ড্রাইভের বর্ণনা
স্লিউইং ড্রাইভ ডিভাইসটি ড্রাইভিং পাওয়ার সোর্সের একটি পূর্ণ-পরিধি স্লিউইং ডিলেরেশন ট্রান্সমিশন মেকানিজমকে অন্তর্ভুক্ত করে।এটি ট্রান্সমিশন সিস্টেমের চালিত অংশ এবং প্রক্রিয়াটির সংযুক্তি অংশ হিসাবে স্লিউইং বিয়ারিং ব্যবহার করে।ড্রাইভিং অংশের সংযুক্তি অনুসারে, ড্রাইভিং উত্স এবং স্লিউইং বিয়ারিংয়ের ভিতরের এবং বাইরের রিংগুলির একটির কভার অন্য রিংটি ট্রান্সমিশন সিস্টেমের চালিত অংশ হিসাবে এবং চালিত কাজের অংশের সংযোগ বেস হিসাবে ব্যবহৃত হয়। , তাই slewing বিয়ারিং ব্যবহার নিজেই পূর্ণ-বৃত্ত slewing সংযোগের বৈশিষ্ট্য, এবং ড্রাইভিং শক্তি উৎস এবং প্রধান ট্রান্সমিশন সিস্টেম অংশগুলি কনফিগার করা হয়., এটিকে এক ধরনের সার্বজনীন মন্থর ট্রান্সমিশন মেকানিজম তৈরি করে যা ঘূর্ণন, মন্থরকরণ এবং ড্রাইভিং এর ফাংশনগুলিকে একীভূত করে এবং একই সাথে একটি সাধারণ কাঠামো রয়েছে এবং এটি উত্পাদন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
SE সিরিজের পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
৫” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
আবেদন
slewing রিং bearings অ্যাপ্লিকেশন বিস্তৃত জন্য ব্যবহার করা যেতে পারে.স্থাপনার ক্ষেত্রগুলি খননকারী এবং ক্রেন, ওপেনকাস্ট মাইনিং এবং বায়ু টারবাইন থেকে অ্যান্টেনা পর্যন্ত।প্রয়োগের অন্যান্য ক্ষেত্রগুলির মধ্যে রয়েছে প্রকৌশল এবং সৌর ট্র্যাকিং সিস্টেম।
