উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~380/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
---|---|---|---|
দক্ষতা: | 40% | যথার্থতা: | 0.1 ডিগ্রির কম |
ড্রাইভার: | বৈদ্যুতিক ডিসি মোটর | টাইপ: | উল্লম্ব মাউন্ট করা |
আবেদন: | সোলার ট্র্যাকিং সিস্টেম | রঙ: | অনুরোধ হিসাবে |
লক্ষণীয় করা: | উল্লম্ব ওয়ার্ম গিয়ার স্লুইং ড্রাইভ,9 ইঞ্চি স্লিউ গিয়ার স্লিউইং ড্রাইভ,হাই হোল্ডিং টর্ক গিয়ার স্লিউইং ড্রাইভ |

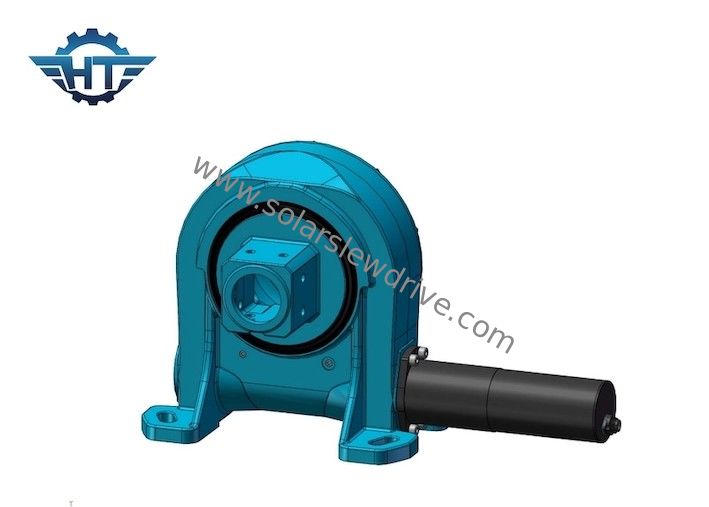

হাই হোল্ডিং টর্ক সোলার ট্র্যাকিং সিস্টেমের জন্য 9 ইঞ্চি উল্লম্ব ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভবর্ণনা
যেহেতু স্লুইং ড্রাইভ রিডুসার সাধারণত বড় আকারের সরঞ্জামগুলির একটি সাধারণ উপাদান হিসাবে ব্যবহৃত হয়, তাই স্লুইং ড্রাইভ রিডুসার পণ্যটি একটি উপাদান সমাবেশ অবস্থায় থাকে যখন এটি ব্যবহারকারীর কাছে বিতরণ করা হয় এবং এটি আসার সময় হোস্টের সাথে সংযুক্ত এবং একত্রিত করা প্রয়োজন। সম্পূর্ণ মেশিন প্রস্তুতকারক এ.এই প্রক্রিয়ায়, বিশেষত একটি বন্ধ কাঠামো সহ স্লিউইং ড্রাইভের জন্য, কারণ বাইরের আবরণ এবং অভ্যন্তরীণ ট্রান্সমিশন অংশের মধ্যে সংযোগ এবং সমগ্র স্লিউইং ড্রাইভ এবং হোস্টের মধ্যে সংযোগ সংযোগকারী গর্তগুলির একই সেট ব্যবহার করে, স্লিউইং ড্রাইভটি পূর্বে - বাইরের আবরণ এবং অভ্যন্তরীণ ট্রান্সমিশন অংশের মধ্যে সংযুক্ত থাকে যখন এটি কারখানা ছেড়ে যায়।এই সংযোগে ট্রান্সমিশন ক্লিয়ারেন্স এবং স্লিউইং ড্রাইভের অভ্যন্তরীণ ট্রান্সমিশন অংশগুলির অবস্থান সমন্বয় জড়িত, তাই হোস্টের সাথে সংযোগ করার সময়, ফ্ল্যাঞ্জ হোলগুলির একই গ্রুপে এই প্রাক-সংযোগগুলি বজায় রাখা এবং ব্যবহারকারীদের জন্য সংরক্ষিত অন্যান্য গর্তগুলি ব্যবহার করা প্রয়োজন। রোটারি ড্রাইভ প্রস্তুতকারকের দ্বারা।এটি হোস্টের সাথে একসাথে ইনস্টল করা আবশ্যক।এই প্রক্রিয়া চলাকালীন, স্লিউইং ড্রাইভের মূল সমাবেশ ফর্মটি অবশ্যই ক্ষতিগ্রস্থ হবে না, যাতে এর সংক্রমণ দক্ষতার ক্ষতি না হয়।কারখানা ছাড়ার আগে ব্যবহারকারীর কাছে সরবরাহ করা স্লিউইং ড্রাইভটি লুব্রিকেটিং তেল দিয়ে পূর্ণ করা হয়েছে।যখন মূল ইঞ্জিনটি ব্যবহারকারীর কাছে পৌঁছে দেওয়া হয়, তখন ব্যবহারকারীকে নিয়মিত লুব্রিকেটিং তেল যোগ করতে এবং স্লুইং ড্রাইভের ব্যবহারের নিয়ম অনুসারে এটি বজায় রাখার জন্য অবহিত করা উচিত।
VE সিরিজের পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
সুবিধাদি
1. ±60° ঘোরান, ভিতরে হার্ড স্টপ
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
আবেদন
অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস, অটোমোটিভ লিফট এবং উইন্ড টারবাইন, ডিশ, স্যাটেলাইট অ্যান্টেনা ইত্যাদি।
