উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 100~400/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
মডেল: | VE9" | স্ব-লক: | হ্যাঁ |
---|---|---|---|
সনদপত্র: | ISO9001, CE | ওয়ারেন্টি: | 5~10 বছর |
উপাদান: | QT | আবেদন: | অনুভূমিক একক অক্ষ সৌর ট্র্যাকিং সিস্টেম |
টেস্টিং: | টর্ক টেস্ট, লাইফ ডিউটি ইত্যাদি | সঠিকতা: | ≤0.1 |

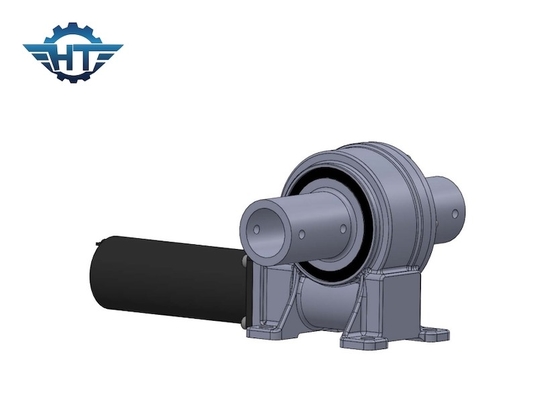

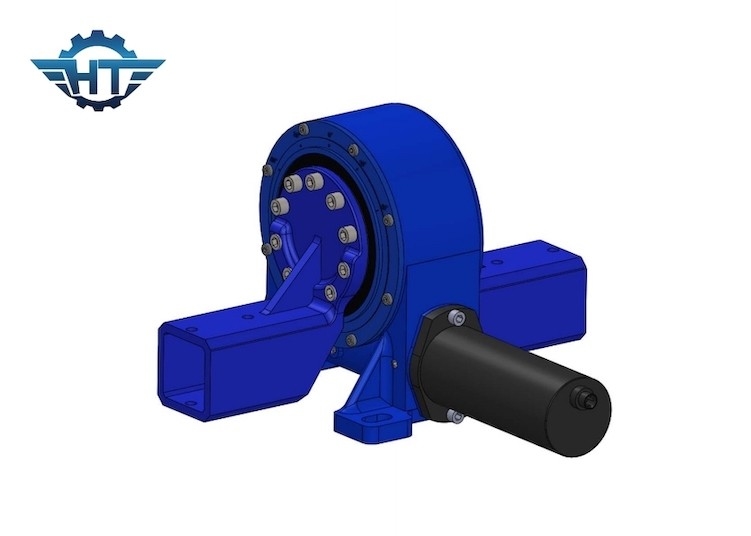

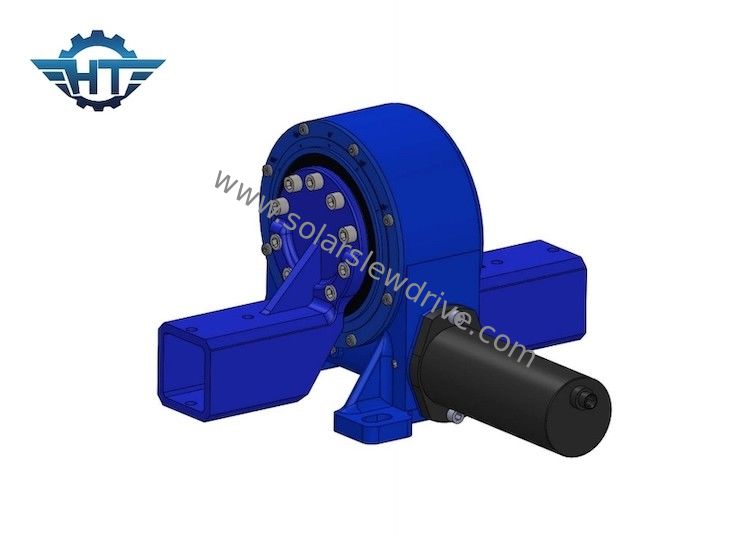

অনুভূমিক একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য ছোট আকারের হেভি ডিউটি স্লিউ ড্রাইভ
হেভি ডিউটি স্লিউ ড্রাইভবর্ণনা
এইচটি স্লিউইং ড্রাইভ হল একটি গিয়ারবক্স যা উচ্চ ঘূর্ণন ঘূর্ণন ঘূর্ণন সঁচারক বল সহ রেডিয়াল বা অক্ষীয় লোড পরিচালনা করার জন্য ডিজাইন করা হয়েছে।এছাড়াও, ড্রাইভের কেন্দ্রস্থলে স্লিউইং রিং বিয়ারিং এটিকে উচ্চ ক্যান্টিলিভার বা মুহূর্তের লোড সহ্য করতে সক্ষম করে।"কৃমি" সীসা স্ক্রু-এর একটি বংশধর, ঘূর্ণমান ড্রাইভগুলি নির্মাণ যন্ত্রপাতি, উত্পাদন, সামরিক সরঞ্জাম এবং অন্যান্য অনেক অ্যাপ্লিকেশনগুলিতে পাওয়া যায় যেখানে শক্তি এবং নির্ভুলতা প্রয়োজন।
ভিই সিরিজ স্লিউইং ড্রাইভের পারফরম্যান্স
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
বৈশিষ্ট্য
উপাদান থেকে সমাপ্ত পণ্য পর্যন্ত, আমাদের ওয়ার্ম ড্রাইভগুলি গ্রাহকদের বিশেষ প্রয়োজনীয়তা অনুসারে দক্ষতার নির্ভুলতা ট্র্যাক করার জন্য ডিজাইন, পরীক্ষিত এবং গ্যারান্টিযুক্ত।
Slewing ড্রাইভ সীমাহীন পরিধি ঘূর্ণন এবং গতি হ্রাস উপলব্ধি করতে পারে, এবং বৃহত্তর অক্ষীয় বল, রেডিয়াল বল এবং উল্টানো শক্তি সহ্য করতে পারে।এটি উচ্চ নির্ভুলতা, কমপ্যাক্ট গঠন এবং বড় বহন ক্ষমতার সুবিধা ভোগ করে।
অ্যাপ্লিকেশন
স্লুইং ড্রাইভের পদার্থবিদ্যা তাদের অনেক অ্যাপ্লিকেশনের জন্য একটি বহুমুখী সমাধান করে তোলে।অপারেশনে, স্লিউইং ড্রাইভের অক্ষীয় গতি, বা এর অক্ষ সম্পর্কে গতি, রেডিয়াল টর্ক তৈরি করতে ইন্টারঅ্যাক্ট করে।এই ক্রিয়াটি উল্লম্ব গিয়ারের দাঁতের সাথে অনুভূমিক কৃমির খাঁজগুলিকে মেশ করার মাধ্যমে ঘটে।বাঁক নেওয়ার সময়, কৃমি গিয়ারের অক্ষীয় আন্দোলন পরিবর্ধিত টর্ক বলকে রেডিয়াল গিয়ারগুলিতে স্থানান্তর করে।কীটের উপর থ্রেডের সংখ্যা এবং ইন্টারঅ্যাক্ট করা গিয়ারের সংখ্যা ইউনিটের গতির অনুপাত নির্ধারণ করবে।স্লুইং ড্রাইভগুলি এমন অ্যাপ্লিকেশনগুলির জন্য সবচেয়ে উপযুক্ত যেখানে উচ্চ টর্ক সুনির্দিষ্ট অবস্থান এবং ঘূর্ণনগত নির্ভুলতা তৈরি করতে পারে।এই নকশাটি ন্যূনতম ক্লিয়ারেন্স সহ ইউনিটটিকে মসৃণ এবং শক্তিশালীভাবে চলমান রাখে।
