উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE5" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
মডেল: | VE5" | উপাদান: | QT |
---|---|---|---|
ফাংশন: | গতি কমানো টর্ক বৃদ্ধি | সাক্ষ্যদান: | ISO, CE |
সুরক্ষা: | আবদ্ধ IP66 | উৎপত্তি স্থল: | চাংঝো, চীন |
ওয়ারেন্টি: | 5~10 বছর | আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি |

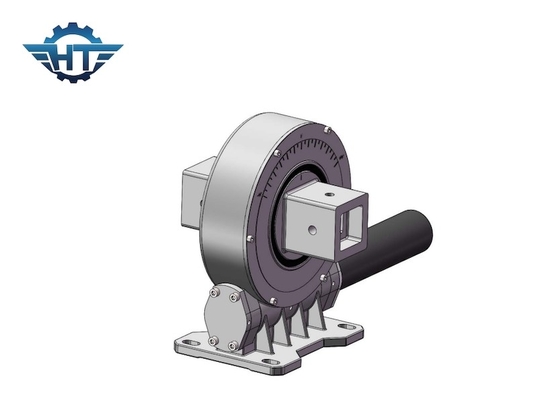

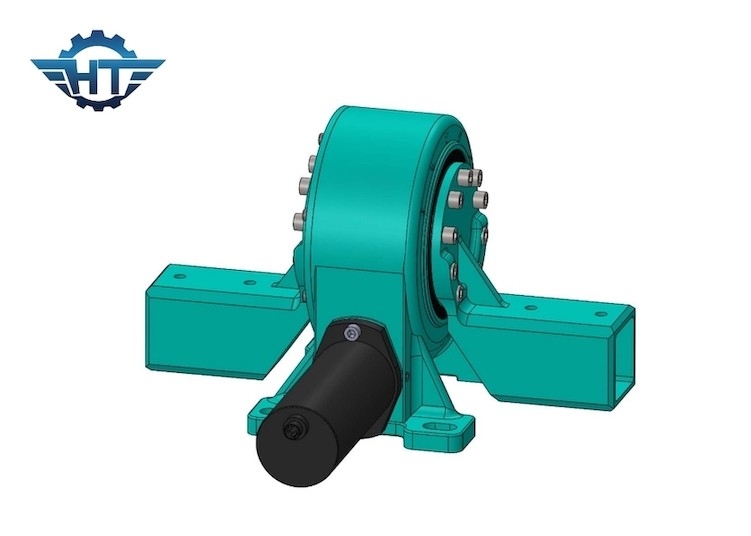

একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য IP66 সিলিং এবং কমপ্যাক্ট স্লিউইং ড্রাইভ রিডুসার
কমপ্যাক্ট স্লিউইং ড্রাইভ রিডুসারবর্ণনা
একটি স্লিউইং ড্রাইভ হল একটি গিয়ারবক্স যা বিশেষভাবে উচ্চ অক্ষীয়, রেডিয়াল এবং টিল্ট মোমেন্ট লোড পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং উচ্চ ঘূর্ণনশীল আউটপুট টর্ক প্রদান করে।বিভিন্ন অ্যাপ্লিকেশনে, স্লিউইং ড্রাইভগুলিকে ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ, স্লিউইং ড্রাইভ, টারেট বিয়ারিং, ওয়ার্ম ড্রাইভ, রোটারি ইউনিট ইত্যাদি হিসাবেও উল্লেখ করা যেতে পারে।
VE মডেল পারফরমেন্স প্যারামিটার
মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | টিল্টিং টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | নির্ভুলতা (ডিগ্রী) | নির্ভুলতা (°) | আইপি | স্ব-লকিং | ওজন (কেজি) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 12 কেজি |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 18 কেজি |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 32 কেজি |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 28 কেজি |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 52 কেজি |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 65 কেজি |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 88 কেজি |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 135 কেজি |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 192 কেজি |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 251 কেজি |
সুবিধাদি
স্লুইং ড্রাইভগুলি ঐতিহ্যবাহী গিয়ারবক্স সিস্টেমের একটি শক্তিশালী এবং সাশ্রয়ী বিকল্প।এর সুবিধার মধ্যে রয়েছে:
উচ্চ শক্তির ঘনত্ব: স্লিউইং রিংগুলি সাধারণত স্লিউইং ঘূর্ণন তৈরি করতে ব্যবহৃত হয়, স্লিউইং ড্রাইভ প্রযুক্তি একটি ওয়ার্ম গিয়ারের মাধ্যমে অন্তর্নির্মিত ড্রাইভ প্রবর্তন করার সময় এর অভ্যন্তরীণ স্লিউইং রিংয়ের ক্ষমতা ব্যবহার করে।স্ট্যান্ডার্ড স্লিউইং রিং এবং পিনিয়নের সাথে তুলনা করে, ওয়ার্ম গিয়ার ডিজাইনের মাধ্যমে গতি এবং হ্রাস অনুপাত আরও ভালভাবে নিয়ন্ত্রণ করা যেতে পারে।
স্পেস সেভিং: স্লুইং ড্রাইভ উল্লম্ব সমতলে অনেক জায়গা বাঁচাতে পারে, কারণ গতি কমানোর জন্য কোনো অতিরিক্ত গিয়ারবক্সের প্রয়োজন নেই।
অভ্যন্তরীণ উপাদানগুলি রক্ষা করা: কঠোর পরিবেশে, আবদ্ধ হাউজিং স্লুইং ড্রাইভগুলি বিভিন্ন সিলিং সমাধানের সাথে ধ্বংসাবশেষ এবং দূষণ থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে।
প্লাগ এবং প্লে: একবার সুইং ড্রাইভটি জায়গায় হয়ে গেলে এবং একটি পাওয়ার উত্সের সাথে সংযুক্ত হয়ে গেলে, এটি যে কোনও সিস্টেমে একত্রিত এবং ইনস্টল করা যেতে পারে।
কাস্টমাইজযোগ্য: স্লুইং ড্রাইভগুলি তাদের অ্যাপ্লিকেশন অনুসারে কাস্টমাইজ করা যেতে পারে, যেমন একাধিক ড্রাইভ মোটর সহ দ্বিগুণ টর্ক ক্ষমতা।
অ্যাপ্লিকেশন
Slewing ড্রাইভ সহ অনেক অ্যাপ্লিকেশন পাওয়া যাবে:
নির্মাণ যন্ত্রপাতি
নবায়নযোগ্য শক্তি সোলার ট্র্যাকার
বায়ু ঘূর্ণযন্ত্র
টার্নটেবল এবং ওয়েল্ডিং পজিশনার
প্যাকেজিং এবং প্যাকেজিং সরঞ্জাম
সমাবেশ লাইন
বায়ু প্ল্যাটফর্ম
ভ্যাকুয়াম ট্রাক
গণপরিবহন ইত্যাদি
