উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE21 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo, QT | মডেল: | SDE21 |
---|---|---|---|
জিভ ধরে: | 89 কেএনএম | ঝুঁকির টর্কে: | 65 কেএনএম |
দক্ষতা: | 40% | অক্ষীয় লোড: | 337 কেএন |
রেডিয়াল লোড: | 640 কেএন | রঙ: | RAL কোডের উপর ভিত্তি করে |
লক্ষণীয় করা: | slewing রিং ড্রাইভ,ছোট slew ড্রাইভ |

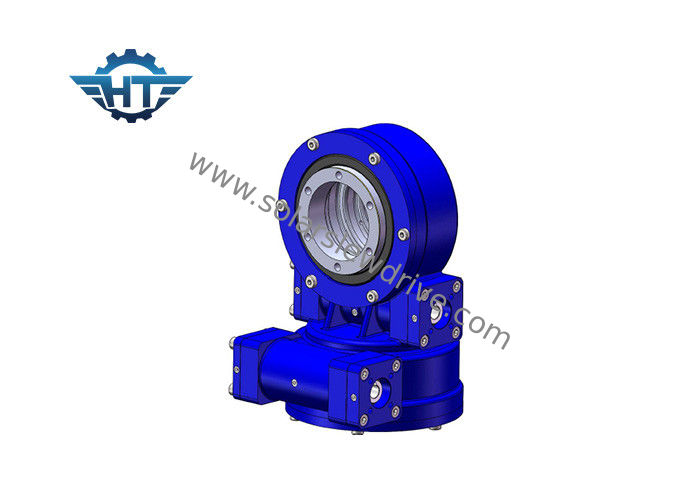

দ্বৈত অক্ষ স্বয়ংক্রিয় সৌর ট্র্যাকিং সিস্টেমের জন্য লো নয়েজ এসডিই সিরিজ স্লিউ ড্রাইভ গিয়ারবক্স
বিবরণ
দ্বৈত অক্ষ সোলার ট্র্যাকারটিতে একটি চলন্ত প্ল্যাটফর্ম, একটি নির্দিষ্ট প্ল্যাটফর্ম, একটি সিরিয়াল চেইন, একটি সমান্তরাল চেইন এবং একটি ড্রাইভিং ডিভাইস যেমন দ্বৈত অক্ষ সোলার ট্র্যাকার স্লুইং ড্রাইভ অন্তর্ভুক্ত রয়েছে।চলমান প্ল্যাটফর্মটি সিরিয়াল চেইন দ্বারা সমর্থিত এবং সমান্তরাল শৃঙ্খলা দ্বারা চালিত, একটি সমান্তরাল ট্র্যাকিং ব্যবস্থা গঠন করে।দ্বৈত অক্ষের জন্য সল্ট ড্রাইভটি সৌর ট্র্যাকারকে সমান্তরাল চেইনটি গতিতে চালিত করার জন্য কনফিগার করা হয়েছে যাতে উল্লম্ব এবং অনুভূমিক অক্ষের চারদিকে ঘোরে চলমান প্ল্যাটফর্মটি চালানো যায়।বর্তমান প্রকাশের দ্বৈত অক্ষ সোলার ট্র্যাকার স্লুইং ড্রাইভে একটি বৃহত ওয়ার্কস্পেস রয়েছে, একটি ভাল ট্র্যাকিং কর্মক্ষমতা এবং উচ্চ অনমনীয়তা, কম শক্তি খরচ, ছোট ড্রাইভিং টর্ক এবং কম জড়তা ইত্যাদির সুবিধা has
কী পরামিতিগুলির শব্দকোষ
মুহুর্তের টর্ক ঝুঁকছেন: টর্ক হ'ল লোডের অবস্থান এবং স্লুয়িং বিয়ারিংয়ের কেন্দ্রের মধ্যবর্তী দূরত্ব দ্বারা বহুগুণে লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পন্ন কোর্ক রেটযুক্ত তিলিং মুহুর্তের টর্কের চেয়ে বেশি হয় তবে স্লুইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড: স্মুয়িং বিয়ারিংয়ের অক্ষটিতে উল্লম্ব লোড করুন
অক্ষীয় লোড: স্মুয়িং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড করুন
জিভ ধরে:এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘুরছে, এবং অংশগুলি ক্ষতিগ্রস্থ হবে না, সর্বাধিক টর্ককে হোল্ডিং টর্ক বলা হয়।
স্ব-লকিং: কেবল যখন লোড করা হয়, স্লুয়িং ড্রাইভ বিপরীত ঘোরানো সক্ষম হয় না এবং তাই স্ব-লকিং বলে called
এসডিই মডেল পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 705 |
