উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 330~450/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | QT | মডেল: | VE9" |
---|---|---|---|
গিয়ার অনুপাত: | 61:1 | রেট ঘূর্ণন সঁচারক বল: | 4300 Nm |
জিভ ধরে: | 27200 Nm | কাত টর্ক: | 16000 Nm |
দক্ষতা: | 40% | আউটপুট: | ফ্ল্যাঞ্জ, বর্গক্ষেত্র, অনুরোধ হিসাবে |
লক্ষণীয় করা: | solar tracker drive,solar slew drive |

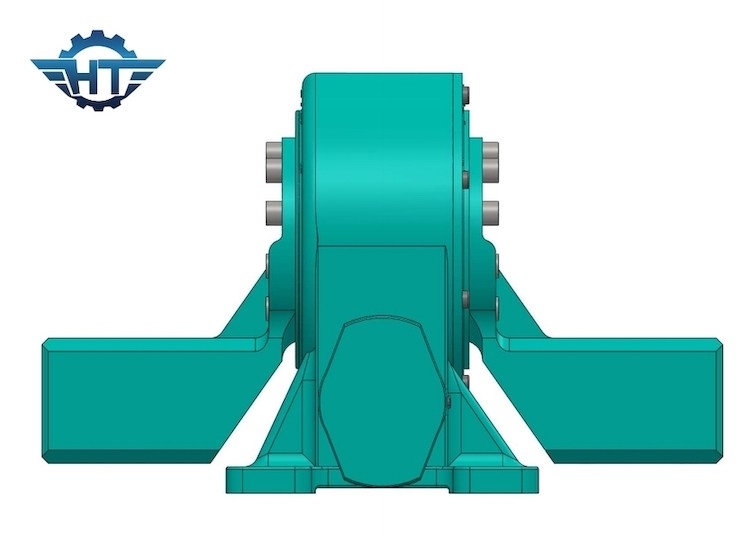

সোলার ট্র্যাকিং সিস্টেমের জন্য ফ্ল্যাঞ্জ আউটপুট সহ ঘেরা 9 ইঞ্চি রোটারি স্লিউইং ড্রাইভ
ঘূর্ণমান Slewing ড্রাইভবর্ণনা
Slewing ড্রাইভ একটি বিশেষ slewing deceleration পণ্য যা উচ্চ ইন্টিগ্রেশন, বড় হ্রাস অনুপাত, সহজ গঠন, সুবিধাজনক ব্যবহার এবং রক্ষণাবেক্ষণ সহ slewing বিয়ারিং পণ্য থেকে প্রাপ্ত।অভ্যন্তরীণ এবং বাইরের রিংগুলি যথাক্রমে ড্রাইভিং পাওয়ারের ইনপুট এবং আউটপুট উপলব্ধি করে, যাতে স্লিউইং ড্রাইভটি কেবল 360-ডিগ্রি পূর্ণ-বৃত্তের ঘূর্ণনকে স্টপ ছাড়াই উপলব্ধি করতে পারে না, তবে স্লিউইং বিয়ারিং ফ্রেমের ভিত্তিতে ড্রাইভিং পাওয়ার উত্সটিও ইনস্টল করতে পারে। , তাই এর সংক্রমণ দক্ষতা উচ্চ।এটি মূলত একটি রিডাকশন গিয়ার, তাই একে রোটারি রিডুসার, টার্নটেবল রিডুসার বা ড্রাইভ টার্নটেবলও বলা যেতে পারে।
Hangtuo ISO9001 সিস্টেমে প্রয়োজনীয় স্ট্যান্ডার্ডের উপর ভিত্তি করে তৈরি।আমরা সিই সার্টিফিকেশনও পাস করেছি।স্লিউ ড্রাইভের একটি দীর্ঘ জীবনকাল রয়েছে এবং এটি লাইফ টাইম ব্যবহার করে 30 বছরের ক্ষেত্রের জন্য ডিজাইন করা হয়েছে।
VE মডেল পারফরমেন্স প্যারামিটার
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
সুবিধাদি
1. উচ্চ ব্যাকহোল্ডিং ঘূর্ণন সঁচারক বল
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
5. ফ্ল্যাঞ্জ আউটপুট
