উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE6 |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 100~330/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উৎপত্তি স্থল: | চ্যাংঝৌ, চীন | ক্রিয়া: | উচ্চ ঘূর্ণন সঁচারক বল |
---|---|---|---|
বৈশিষ্ট্য রক্ষা করুন: | ঘিরা | আদর্শ: | স্লুইং ড্রাইভ |
পাদান: | 42CrMo বা 50Mn | পাটা: | 5 ~ 10 বছর |
আবেদন: | সৌর বিদ্যুত্ সিস্টেম | রঙ: | গ্রাহক প্রয়োজনীয় |
লক্ষণীয় করা: | জলবাহী স্লিভ মোটর,সোলার ট্র্যাকার ড্রাইভ |

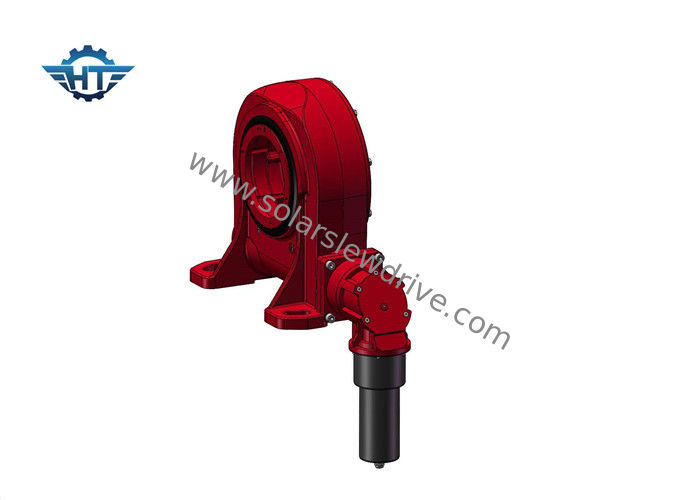

ভিভি 6 ভার্টিকাল সোলার স্লিভ ড্রাইভ পিভি ট্র্যাকিং সিস্টেমের জন্য হারগ্লাস ওয়ার্ম গিয়ার সহ চালিত
বিবরণ
সিঙ্গেল অক্ষের সোলার ট্র্যাকিং সিস্টেমের জন্য উচ্চ টর্কযুক্ত একটি কমপ্যাক্ট ডিজাইনযুক্ত ভিই 6 স্লুইং ড্রাইভ সর্বাধিক গিয়ার টর্ক এবং স্মুটেস্ট রোটেশনের জন্য ঘন্টাঘড়ি ওয়ার্ম প্রযুক্তি সহ চালিত।
The standard slew drives are fitted with an eclosed housing and single self locking hourglass worm shaft. স্ট্যান্ডার্ড স্লু ড্রাইভগুলি একটি ক্লোজড হাউজিং এবং একক স্ব-লকিং আওয়ারগ্লাস ওয়ার্ম শ্যাফ্টের সাথে লাগানো হয়েছে। Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. একবার পাওয়ার সোর্স ইনপুটটি নিরপেক্ষে ফিরে আসার পরে, কীট শ্যাফ্ট কোনও বাহ্যিক ব্রেকিং ডিভাইসের প্রয়োজন ছাড়াই লোডটিকে অবস্থানে লক করে দেবে।
অ্যাপ্লিকেশন
Typical slew drive applications include solar industry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. সাধারণ স্লু ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সৌর শিল্প, ট্রাক ক্রেন, ম্যান লিফটস, এবং ইউটিলিটি সরঞ্জাম, জলবাহী সংযুক্তি, তেল সরঞ্জাম সরঞ্জাম, সামুদ্রিক ক্রেনস, টায়ার হ্যান্ডলার, খননকারী ডারিকস এবং অটোমোটিভ লিফটস, তবে বেশ কয়েকটি ড্রাইভগুলি লোড হোল্ডিংয়ের জন্য প্রয়োজনীয় অন্যান্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় include এবং ঘূর্ণন ক্ষমতা। We offer different slew drive models with different moment load capacities. আমরা বিভিন্ন মুহুর্তের লোড সক্ষমতা সহ বিভিন্ন স্লিভ ড্রাইভ মডেল সরবরাহ করি।
VE মডেল পারফরম্যান্স পরামিতি
মডেল | রেটেড আউটপুট টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | টিলটিংটর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | যথার্থতা (ডিগ্রি) | যথার্থ (°) | আইপি | স্ব-লকিং | ওজন (কেজি) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 88 কেজি |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 135 কেজি |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 192 কেজি |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 | 66 | হ্যাঁ | 251 কেজি |
ব্যক্তি যোগাযোগ: Jessie
টেল: +86 18800586965
