উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HANGTUO |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE6 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
---|---|
মূল্য: | 200~330 USD/PC |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 30 দিন |
যোগানের ক্ষমতা: | 12000 পিসি / ইয়ার |
আদর্শ: | স্লুইং ড্রাইভ | পাদান: | 42CRMN বা 50Mn |
---|---|---|---|
আবেদন: | সৌর বিদ্যুত্ সিস্টেম | পাটা: | 10 বছর |
রঙ: | গ্রাহক প্রয়োজনীয় | আয়তন: | VE6 |
মোটর: | 24V | বৈশিষ্ট্য: | 30 ফিল্ড লাইফ |
লক্ষণীয় করা: | 24 ভি মোটর স্লাইড্রাইভ,সোলার এনার্জি স্লিওড্রাইভ,স্যাটেলাইট স্লাইড্রাইভ |

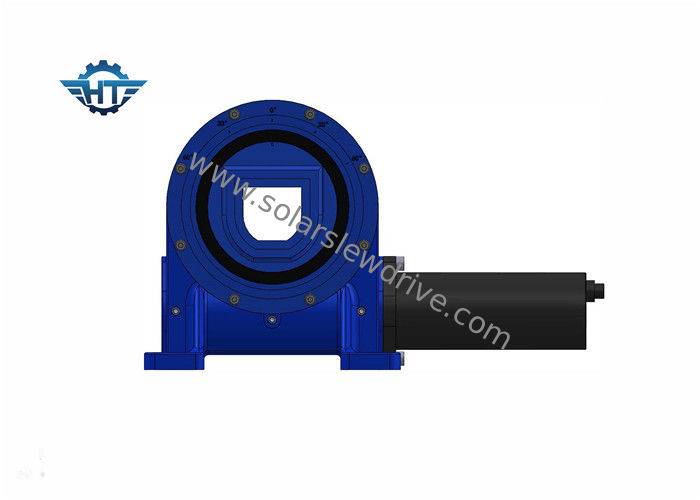

ভীই সৌর ট্র্যাকার স্লু ড্রাইভ, উচ্চ টর্ক এবং সৌর শক্তি এবং উপগ্রহের জন্য উচ্চ যথার্থতা
বিবরণ
A vertical self locking worm gear slewing drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. একটি উল্লম্ব সেলফ লকিং ওয়ার্ম গিয়ার স্লুইং ড্রাইভ, সাধারণত কৃমি ড্রাইভ বা স্লুইং বিয়ারিংস হিসাবে পরিচিত, এটি সম্পূর্ণরূপে সিস্টেম ইনস্টল করতে প্রস্তুত যা গিয়ার বা স্লুইং রিং বিয়ারিং, কৃমি, বেস এবং সম্পূর্ণভাবে আবদ্ধ আবাসন সমন্বিত। It can be customized with hydraulic or electric motors, planetary gearboxes, AC motors, stepper motors etc. এটি হাইড্রোলিক বা বৈদ্যুতিক মোটর, গ্রহগত গিয়ারবক্স, এসি মোটর, স্টিপার মোটর ইত্যাদি দিয়ে কাস্টমাইজ করা যায়
বৈশিষ্ট্য
1. ঘূর্ণন 360 ডিগ্রি
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. During installation, it is not necessary to adjust the gearing clearance; 3. ইনস্টলেশন চলাকালীন, গিয়ারিং ছাড়পত্র সামঞ্জস্য করার প্রয়োজন হয় না; this is already set by the producer before factory এটি ইতিমধ্যে কারখানার আগে নির্মাতা সেট করেছেন
৪. কারখানার আগে গ্রিজ ভর্তি হয়ে গিয়েছিল
5. সাধারণ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
6. যুক্তিযুক্ত স্থান ব্যবহার
7. The gear is self-locking; 7. গিয়ারটি স্ব-লকিং; therefore a brake is not necessary সুতরাং একটি ব্রেক প্রয়োজন হয় না
8. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
9. উচ্চ কাত করে টর্ক, অনুভূমিক ইনস্টলেশন জন্য উপযুক্ত
উল্লম্ব স্লিউ ড্রাইভ পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক | ঝুঁকির টর্কে | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | KN | KN | NM | ডিগ্রী | হ্যাঁ | কেজি | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 কেজি |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 কেজি |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 কেজি |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 কেজি |
