উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 360/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 500 পিসি |
অনুপাত: | 61 থেকে 1 গিয়ারবক্স | উপাদান: | 50Mn, 42CrMo |
---|---|---|---|
বৈশিষ্ট্য: | লকিং গিয়ার মেকানিজম | সনদপত্র: | ISO9001, CE |
ড্রাইভার: | 12/24ভিডিসি | রক্ষণাবেক্ষণ: | প্রতি 5 বছর পর পর |
রঙ: | অনুরোধ হিসাবে | উৎপত্তি: | চাংঝো, চীন |
লক্ষণীয় করা: | লকিং গিয়ার মেকানিজম স্লিউইং রিং ড্রাইভ,42CrMo স্লিউইং রিং ড্রাইভ,24VDC ইলেকট্রিক স্লিউ ড্রাইভ |

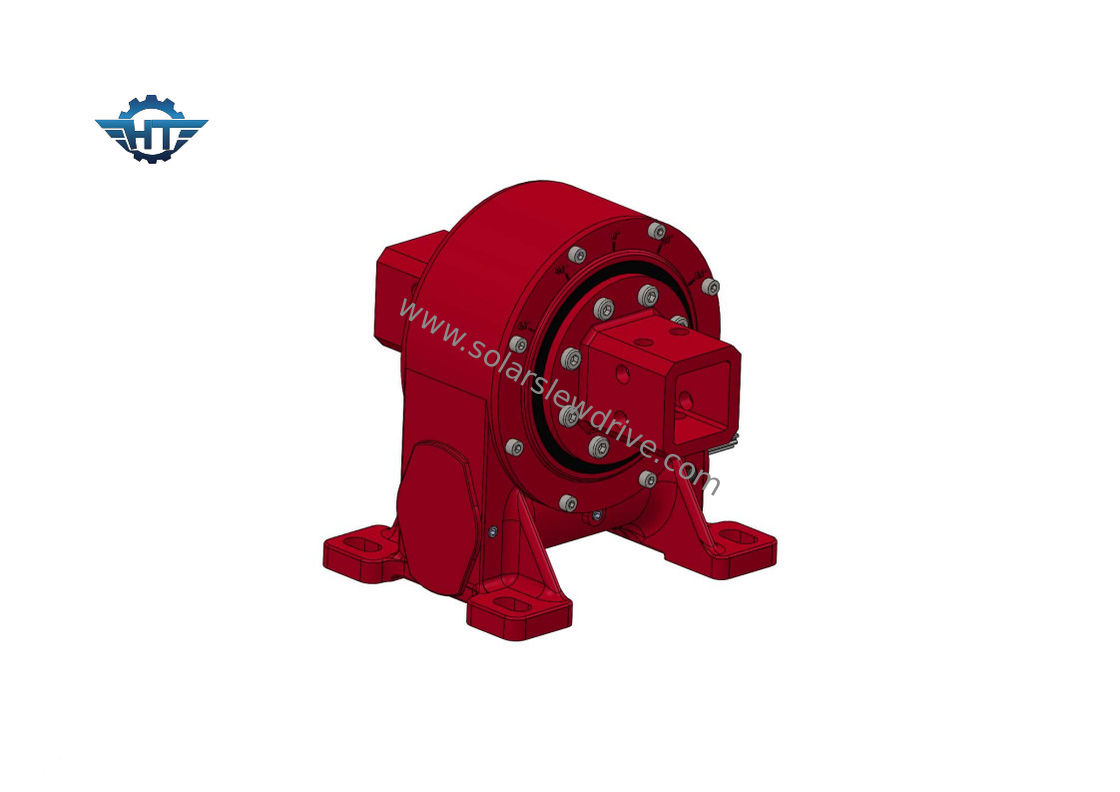

অক্ষ সোলার ট্র্যাকারের জন্য VE9 কমপ্যাক্ট ওয়ার্ম গিয়ারবক্স স্লিউইং ড্রাইভ
কমপ্যাক্ট ওয়ার্ম গিয়ারবক্সবর্ণনা
নির্ভরযোগ্য ডেলিভারি - বেশিরভাগ অর্ডার 15 দিন বা তার কম সময়ে, ব্যস্ত মরসুমের জন্য, 30 দিনের মধ্যে পাঠানো হয়
প্রযুক্তিগত সহায়তা - প্রকৌশলীরা সাহায্যের জন্য দাঁড়িয়ে আছেন
ন্যায্য মূল্যে উচ্চ মানের স্লিউইং ড্রাইভ - আমাদের নিজস্ব কারখানা রয়েছে যেখানে পণ্যগুলি সমস্ত প্রধান ব্র্যান্ডের গুণমানের সাথে মেলে বা ছাড়িয়ে যায় এবং আমরা আপনাকে বাজেটের মধ্যে রাখতে বিভিন্ন অর্ডারের উপর ভিত্তি করে অর্থনৈতিক শিপিং পদ্ধতি ব্যবহার করব
অপারেশন এবং রক্ষণাবেক্ষণ-অপারেশন এবং রক্ষণাবেক্ষণ সহজ এবং আপনার ফি কম করুন
VE9 ওয়ার্ম গিয়ার ডেটা শীট সেট করে
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | হ্যাঁ | 251 |
স্থাপন
1. প্রস্তুতি
1.1 শারীরিক ক্ষতির জন্য একাধিক ড্রাইভ পরীক্ষা করুন।
1.2 পরিষ্কার সমর্থনকারী পৃষ্ঠতল
2. মাউন্ট বোল্ট
গিয়ারবক্স প্রস্তুতকারক হিসাবে, আমরা মাউন্টিং ফাস্টেনারগুলি সরবরাহ করি না বা সুপারিশ করি না।দয়া করে এই আইটেমটি নির্দিষ্ট করার ক্ষেত্রে খুব যত্ন নিন যা আপনার সাথে আমাদের পণ্য সংযুক্ত করবে।
নির্ধারিত মাপ, সংখ্যা এবং মানের গ্রেড ব্যবহার করা হবে।
সর্বনিম্ন ≥1.5 থেকে সর্বোচ্চ ≤2 পর্যন্ত গ্রিপ অনুপাত (গ্রিপ দৈর্ঘ্য থেকে বোল্টের ব্যাস) পর্যবেক্ষণ করা হবে।
একটি সম্পূর্ণ থ্রেডেড খাদ সহ বোল্ট অনুমোদিত নয়।
অ-সম্মতির ক্ষেত্রে স্লিউ ড্রাইভ ফাংশন, জীবনকাল এবং বল্ট সংযোগের স্থায়িত্ব প্রভাবিত হয়।
উপযুক্ত আকারের ফ্ল্যাট ওয়াশার ব্যবহার করুন এবং টর্ককে শক্ত করার শক্তি পছন্দ করুন যাতে অনুমতিযোগ্য ইন্টারফেসিয়াল চাপ অতিক্রম না হয়।
মাউন্টিং বোল্ট স্বাভাবিক ক্ষেত্রে সঠিক প্রিলোডিং দ্বারা পর্যাপ্তভাবে সুরক্ষিত হয়।
বিজ্ঞপ্তি: স্প্লিট রিং, স্প্লিট ওয়াশার ইত্যাদি ব্যবহার করা অনুমোদিত নয়।
মাউন্ট বোল্টের জন্য টর্ক এবং প্রাথমিক প্রিলোড শক্ত করা।
টর্ক শক্ত করা |
মাউন্টিং বোল্টের মাত্রা |
|||||
ক্লাস |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
ক্লাস 8.8 | 10.2 NM | 24.7 NM | 49 NM | 85.5 NM | 212.2 NM | 414 NM |
ক্লাস 10.9 | 14.3 NM | 34.8 NM | 68.9 NM | 120.2 NM | 298.4 NM | 582.1 NM |
ক্লাস 12.9 | 17.2 NM | 41.7 NM | 82.7 NM | 144.2 NM | 358.1 NM |
689.5 NM |
