উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | এসডিই 9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61: 1 |
---|---|---|---|
দক্ষতা: | 40% | আদর্শ: | দ্বৈত অক্ষ |
আবেদন: | সৌরশক্তি | ই এম পরিষেবা: | সহজলভ্য |
উৎপত্তি স্থল: | চ্যাংঝৌ, চীন | চালক: | 24vdc মোটর |
লক্ষণীয় করা: | slew ড্রাইভ মোটর,slewing রিং গিয়ার |

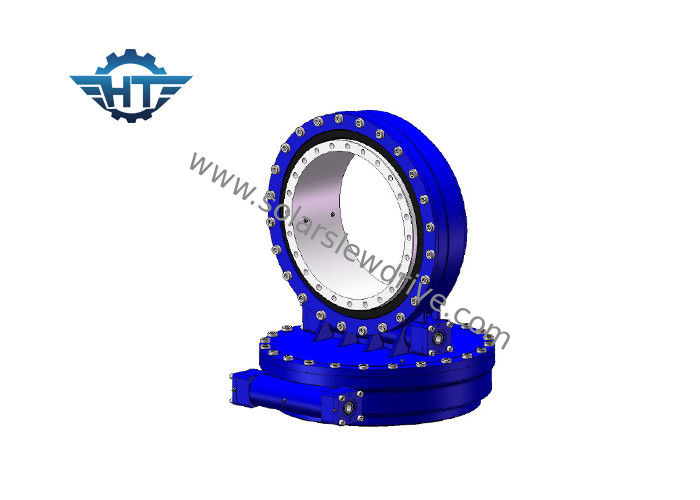

SDE9 50Mn / 42CrMo বৈদ্যুতিক প্ল্যানেটারি 24 ভিডিসি মোটর সহ দ্বৈত অক্ষ সোলার ট্র্যাকার
বর্ণনা
স্লুইং ড্রাইভটি একটি গিয়ারবক্স যা নিরাপদে র্যাডিয়াল এবং অক্ষীয় বোঝা ধরে রাখতে পারে, পাশাপাশি ঘোরার জন্য একটি টর্ক প্রেরণ করতে পারে।ঘূর্ণনটি একক অক্ষে বা একাধিক অক্ষে একসাথে থাকতে পারে le
স্লুইং ড্রাইভ মডিউলার ট্রেলার, ক্রেন, কাঠ দখল সরঞ্জাম, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, সোলার ট্র্যাকিং সিস্টেম উইন্ড পাওয়ার সিস্টেম ইত্যাদি ক্ষেত্রে ব্যাপকভাবে প্রয়োগ করা হয়
স্লুইং ড্রাইভ উচ্চ-অক্ষাংশ অঞ্চলের জন্য উপযুক্ত এবং বিদ্যুৎ উৎপাদনের দক্ষতা 35% এরও বেশি বৃদ্ধি করা হবে, যা সৌর বিদ্যুৎ উত্পাদন ব্যবস্থার আধিপত্যকে স্বাক্ষর করে উন্নতি করে।
অনুভূমিক একক অক্ষের সৌর ট্র্যাকিং সিস্টেমের জন্য, সৌর প্যানেলের প্রধান খাদটি অবিকল কোণটিকে অবিকল ট্র্যাক করার জন্য কোণটি সামঞ্জস্য করবে।এই জাতীয় স্লুইং ড্রাইভটি কেবলমাত্র কম অক্ষাংশের অঞ্চলে প্রয়োগ করা হয়।
স্লুইচিং বিয়ারিংটিকে এর মূল উপাদান হিসাবে গ্রহণ করে, স্লুইং ড্রাইভ অক্ষতীয় শক্তি, রেডিয়াল ফোর্স এবং এক সাথে মুহুর্তের মুহুর্ত সহ্য করতে পারে।সোলিং ড্রাইভটি সোলার ট্র্যাকিং সিস্টেমে ব্যাপকভাবে প্রয়োগ করা হয়।
সৌর ট্র্যাকিং সিস্টেমটি অনুভূমিক একক অক্ষের সোলার ট্র্যাকিং সিস্টেম, টিল্টড সিঙ্গেল-অক্ষ ট্র্যাকার এবং দ্বৈত অক্ষ সোলার ট্র্যাকিং সিস্টেমগুলিতে বিভক্ত।
সোলিং ড্রাইভগুলি যা সৌর ট্র্যাকিং সিস্টেমে ব্যবহৃত হয় সেগুলি হ'ল মূলত একক অক্ষ (এসই সিরিজ), দ্বৈত অক্ষ (এসডিই সিরিজ) এবং উল্লম্ব ধরণের (ভিই সিরিজ)।এবং সর্বাধিক ব্যবহৃত মডেলগুলি হচ্ছে এসই 3, এসই 5, এসই 7, এসই 9;এসডিই 3, এসডিই 7, ভিই 7, ভিই 9।
এসডিই মডেলের কর্মক্ষমতা পরামিতি
এসডিই মডেল পারফরম্যান্স পরামিতি | ||||||||||
মডেল | অনুপাত | রেটেড আউটপুট টর্ক | ঝুঁকির টর্কে | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
এনএম | এনএম | কেএন | কেএন | এনএম | ডিগ্রি | হ্যাঁ | কেজি | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | ৪০% | ≤0.1 | হ্যাঁ | 21 কেজি |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | ৪০% | ≤0.1 | হ্যাঁ | 32 কেজি |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | ৪০% | ≤0.1 | হ্যাঁ | 54 কেজি |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | ৪০% | ≤0.1 | হ্যাঁ | 88 কেজি |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | ৪০% | ≤0.1 | হ্যাঁ | 157 কেজি |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | ৪০% | ≤0.1 | হ্যাঁ | 214 কেজি |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | ৪০% | ≤0.1 | হ্যাঁ | 315 কেজি |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | ৪০% | ≤0.1 | হ্যাঁ | 481 কেজি |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | ৪০% | ≤0.1 | হ্যাঁ | 682 কেজি |
স্লুইং ড্রাইভের সঠিক আকারটি কীভাবে চয়ন করবেন?
পারফরম্যান্সের অভাব বা পারফরম্যান্স উদ্বৃত্ততা এড়াতে কেবল কার্যকর কার্যকর সমাধানগুলি অর্জনে গুরুত্বপূর্ণ ভূমিকা পালন করতে চালানোর জন্য ড্রাইভের সঠিক আকার নির্বাচন করা।
একটি উপযুক্ত স্লুইভ ড্রাইভ নির্বাচন করতে দয়া করে আমাদের নীচের তথ্য দিন:
1. আবেদন
2. আউটপুট টোক প্রয়োজন।যদি আপনার সেই ডেটা সম্পর্কে স্পষ্ট ধারণা না থাকে তবে কেবল আমাদের বোঝা বলুন, উদাহরণস্বরূপ, প্যানেলগুলির ওজন এবং আমাদের স্লুইভ ড্রাইভে মাউন্ট করা বন্ধনীগুলি।
৩. লোডের মাত্রা এবং বিগত 10 বছরে আপনার অঞ্চলের বৃহত্তম বায়ু যা গণনা করতে ব্যবহৃত হয় যদি আমাদের প্রস্তাবিত ড্রাইভটি যখন বাতাস আসে তখন ম্যাক্সিয়াম লোড বহন করতে পারে।
৪. আপনার প্রয়োজনীয় আউটপুট গতি যা আপনাকে আপনার জন্য উপযুক্ত মোটর সরবরাহ করতে সহায়তা করবে।
৫. অন্যান্য তথ্য যেমন ব্যাকল্যাশ, আইপি গ্রেডের চাহিদা ইত্যাদি
