উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 360/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | মাসে 500 পিসি |
পরিচিতিমুলক নাম: | Hangtuo | পাদান: | 50Mn, 42CrMo |
---|---|---|---|
মডেল: | উল্লম্ব প্রকার | সনদপত্র: | ISO9001, সিই |
মোটর: | 12 / 24VDC | রক্ষণাবেক্ষণ: | বিনামূল্যে |
রঙ: | অনুরোধ হিসাবে | স্ব-লক: | হ্যাঁ |
লক্ষণীয় করা: | কৃমি গিয়ার স্লিভ ড্রাইভ,রিং গিয়ার স্যুইচিং |

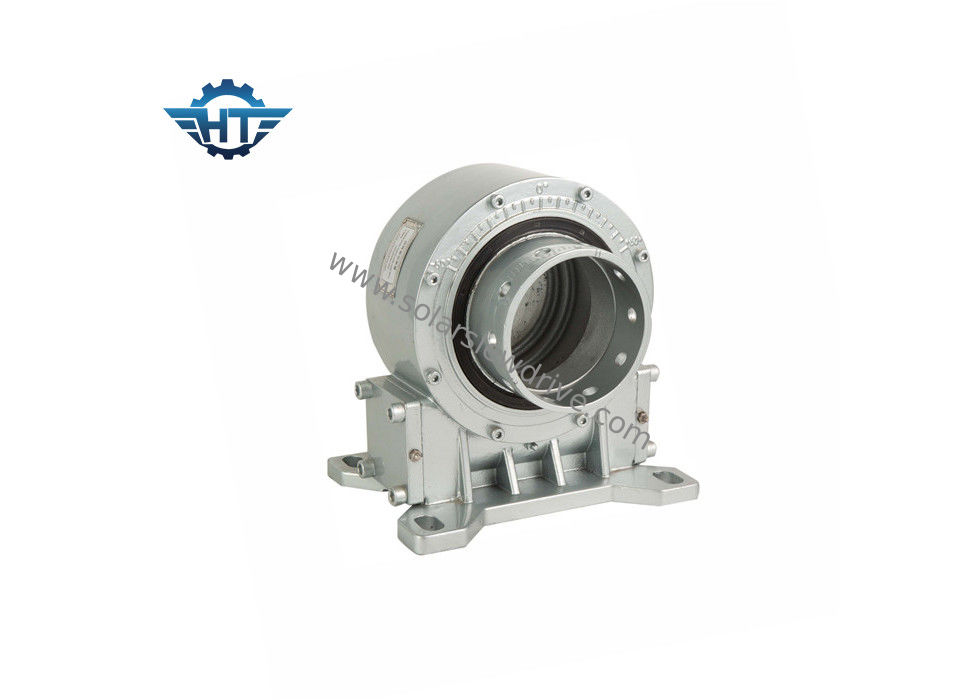

ভিই 9 একক অক্ষ আইপি 66 সোলার স্লিভ ড্রাইভ গিয়ারবক্স, অনুভূমিক সৌর ট্র্যাকারগুলির জন্য রক্ষণাবেক্ষণ বিনামূল্যে
বর্ণনা
নির্ভরযোগ্য ডেলিভারি - বেশিরভাগ অর্ডার 15 দিন বা তারও কম সময়ে শিপ করে
প্রযুক্তিগত সহায়তা - ইঞ্জিনিয়াররা সাহায্যের জন্য দাঁড়িয়ে আছেন
ন্যায্য মূল্যে উচ্চমানের স্লুইভ ড্রাইভ - সমস্ত বড় ব্র্যান্ডের মানের সাথে আমাদের পণ্যগুলি মিলিত হয় বা তার বেশি হয় আমাদের নিজস্ব কারখানা রয়েছে এবং আপনাকে বাজেটের মধ্যে রাখার জন্য আমরা বিভিন্ন আদেশের ভিত্তিতে অর্থনৈতিক শিপিং পদ্ধতি ব্যবহার করব
পরিচালনা ও রক্ষণাবেক্ষণ-পরিচালনা এবং রক্ষণাবেক্ষণ পরিষেবাগুলি আপনার ওভারহেড এবং ফি কমিয়ে দেয়।
ভিই টাইপ ডেটা শিট
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | হ্যাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | হ্যাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | হ্যাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | হ্যাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | হ্যাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | হ্যাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | হ্যাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | হ্যাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | হ্যাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | হ্যাঁ | 251 |
স্থাপন
1. প্রস্তুতি
1.1 শারীরিক ক্ষতির জন্য বেশিরভাগ ড্রাইভ পরীক্ষা করুন।
1.2 সাপোর্টিং পৃষ্ঠতল পরিষ্কার করুন
2. মাউন্ট বল্টস
গিয়ারবক্স প্রস্তুতকারক হিসাবে, আমরা ব্যবহৃত মাউন্টিং ফাস্টেনারগুলিকে সরবরাহ, ওয়ারেন্ট বা সুপারিশ করি না।আমাদের আইটেমটি আপনার সাথে সংযুক্ত করবে এই আইটেমটি নির্দিষ্ট করে দেওয়ার ক্ষেত্রে দয়া করে খুব যত্ন নিন।
নির্ধারিত আকার, নম্বর এবং মানের গ্রেড ব্যবহার করা হবে।
গ্রিপ রেশিও (বল্টের ব্যাস থেকে গ্রিপ দৈর্ঘ্য) পরিলক্ষিত হবে, সর্বনিম্ন ≥1.5 থেকে সর্বোচ্চ ≤2।
সম্পূর্ণ থ্রেডেড শ্যাফ্টযুক্ত বল্টগুলি অনুমোদিত নয়।
সম্মতি না মানার ক্ষেত্রে স্লিউ ড্রাইভ ফাংশন, জীবনকাল এবং বল্ট সংযোগের স্থায়িত্ব প্রভাবিত হয়।
যথাযথ আকার এবং শক্তির পছন্দযুক্ত টর্কের শক্তির পছন্দগুলির ফ্ল্যাট ওয়াশারগুলি ব্যবহার করুন যাতে অনুমতিযোগ্য আন্তঃফেসিয়াল চাপ অতিক্রম না হয়।
মাউন্টিং বোল্টগুলি স্বাভাবিক ক্ষেত্রে সঠিক প্রিলোডিংয়ের দ্বারা পর্যাপ্তভাবে সুরক্ষিত থাকে।
বিজ্ঞপ্তি: বিভক্ত রিং, বিভক্ত ওয়াশার ইত্যাদির ব্যবহার অনুমোদিত নয়।
মাউন্ট বোল্টগুলির জন্য টর্ক এবং প্রাথমিক প্রিলোডগুলি শক্ত করা।
টর্ক শক্ত করা |
মাউন্ট বোল্ট ডাইমেনশন |
|||||
ক্লাস |
এম 6 (1 / 4-20 ইউএনসি) |
এম 8 (5 / 16-18 ইউএনসি) |
এম 10 (3 / 8-16 ইউএনসি) |
এম 12 (7 / 16-14 ইউএনসি) |
এম 16 (5 / 8-11 ইউএনসি) |
এম 20 (3 / 4-10 ইউএনসি) |
ক্লাস 8.8 | 10.2 এনএম | 24.7 এনএম | 49 এনএম | 85.5 এনএম | 212.2 এনএম | 414 এনএম |
ক্লাস 10.9 | 14.3 এনএম | 34.8 এনএম | 68.9 এনএম | 120.2 এনএম | 298.4 এনএম | 582.1 এনএম |
ক্লাস 12.9 | 17.2 এনএম | 41.7 এনএম | 82.7 এনএম | 144.2 এনএম | 358.1 এনএম |
689.5 এনএম |
