উদ্ভাবনী এবং খরচ-কার্যকর Slewing ড্রাইভ প্রদান
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HangTuo |
| সাক্ষ্যদান: | CE, ISO9001 |
| মডেল নম্বার: | SE14 " |
| ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
|---|---|
| মূল্য: | USD 280~504 / pc |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
| ডেলিভারি সময়: | 15 ~ 45 দিন |
| পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
| উপাদান: | 50 এমএন, 42 ক্রমো | মডেল: | SE14 " |
|---|---|---|---|
| গিয়ারের অনুপাত: | 85: 1 | রেট আউটপুট টর্ক: | 6550Nm |
| জিভ ধরে: | 68000Nm | টকিং টোকা: | 54200Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| অক্ষীয় লোড: | 680 কেএন | রেডিয়াল বোঝা: | 230 কেএন |
| বিশেষভাবে তুলে ধরা: | solar tracker drive,slewing gear |
||
পণ্যের বর্ণনা

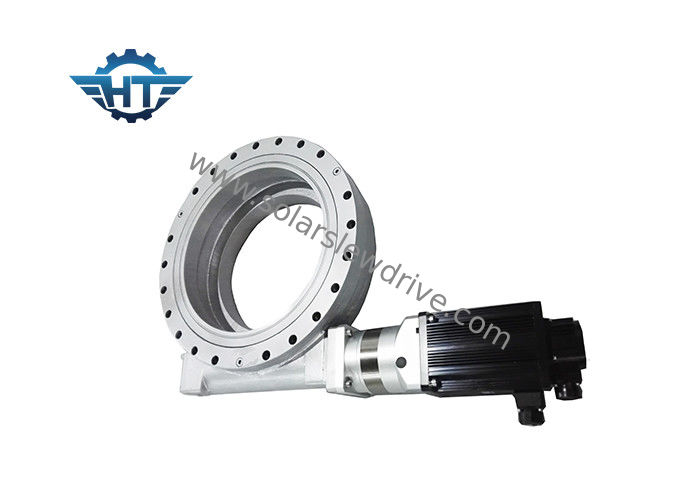

টাইপ: SE14 ইঞ্চি slewing ড্রাইভ
বৈশিষ্ট্য:
1. দাঁত টাইপ: হেলিকাল দাঁত
2. ভারবহন লোড: হালকা লোড
3. ড্রাইভ টাইপ: মোটর ড্রাইভ
4. মডিউল: 5 / 3.75
5. কীট শাফ্ট সংখ্যা: 1
6. গিয়ার অনুপাত: 85: 1
7. দক্ষতা: 40%
8. স্বয়ং লকিং গিয়ার্স: হ্যাঁ
9 ওজন: 63 কেজি
মোমেন্ট টর্কে টোলিং: এই টর্কটি লোভের অবস্থান এবং সেলাইয়ের ভারবহন কেন্দ্রের মধ্যবর্তী দূরত্বের দ্বারা গুণিত হয়। প্রকৃত টর্কে রেটযুক্ত মুহূর্তের টর্কের চেয়ে বেশি হলে, স্লুইং ড্রাইভ উল্টানো হবে।
রশ্মীয় লোড: লোহা ভারবহন অক্ষ অক্ষ উল্লম্ব
অক্ষীয় লোড: slewing ভারবহন অক্ষ অক্ষ সমান্তরাল
হোল্ডিং টর্ক: এটি বিপরীত টর্ক। যখন ড্রাইভ বিপরীত দিকে ঘোরছে এবং অংশগুলি ক্ষতিগ্রস্ত না হয়, সর্বোচ্চ টর্ক অর্জন করা হয় টর্কে ধারণ করা, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।
স্ব-লকিং: শুধুমাত্র লোড হলেই, স্লুইং ড্রাইভ ঘোরানো বিপরীত এবং এইভাবে স্ব-লকিং বলা যায় না।
প্রযুক্তিগত তথ্য
| এস মডেল পারফরমেন্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (এনএম) | হোল্ডিং টার্ক (এনএম) | TiltingTorque (এনএম) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | সামর্থ্য | যথার্থতা (ডিগ্রী) | আইপি | কাজ টেম্প। (℃) | স্ব-লকিং | ওজন (কেজি) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 12 |
| 7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + + 120 | হাঁ | 204 |
মন্তব্য: আরো বিস্তারিত মাত্রা এবং পরামিতিগুলির জন্য, আমাদের বিক্রয় অঙ্কন পড়ুন।
নিজস্ব সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্প উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. বিভিন্ন রং RAL কোডের উপর ভিত্তি করে পাওয়া যায়; আমাদের মান রঙ RAL 9006 হয়।
