উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE3 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo, QT | গিয়ার অনুপাত: | 31: 1 |
---|---|---|---|
রেটেড আউটপুট টর্ক: | 600 এনএম | জিভ ধরে: | 1500 এনএম |
ঝুঁকির টর্কে: | 5800 এনএম | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
নেতিবাচক প্রতিক্রিয়া: | কম 0.1 ডিগ্রি | ঘোরানোর প্রকার: | ডাবল অক্ষ |
লক্ষণীয় করা: | ছোট slew ড্রাইভ,কীট ড্রাইভ মোটর |

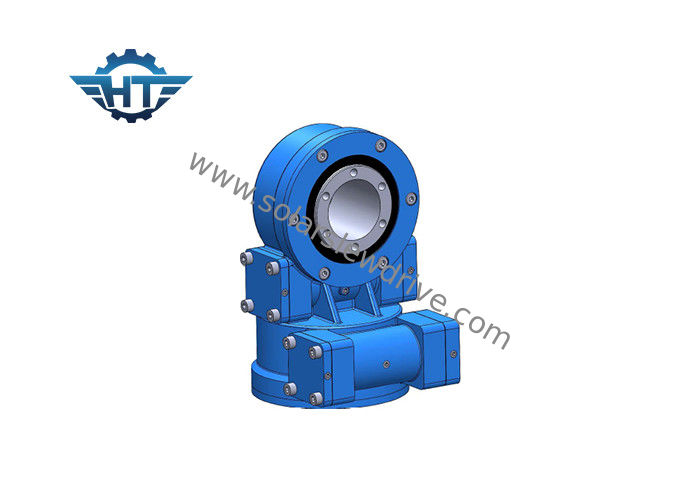

6 পিসিএস সোলার প্যানেল সোলার ট্র্যাকিং সিস্টেমের জন্য মোটর দ্বৈত অক্ষ স্লু ড্রাইভ ইউনিট সহ এসডিই 3 ডুয়াল
বিবরণ
Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. স্লু ড্রাইভগুলি অক্ষীয় এবং রেডিয়াল বাহিনীর একযোগে সংক্রমণ এবং ঝুঁকির মুহুর্তগুলির সংক্রমণের জন্য ব্যবহৃত হয়। Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. স্লু ড্রাইভে একটি বল বা রোলার স্লুইং রিং, হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ এবং সম্পূর্ণরূপে বদ্ধ আবাসন থাকে। Series SE slew drives are designed with worm gear. সিরিজ এসই স্লিভ ড্রাইভগুলি কৃমি গিয়ারের সাথে ডিজাইন করা হয়েছে।
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
২. ভিতরে mোকানো কৃমি ড্রাইভ
3. উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
৪. স্ব-লকিং কার্য
দ্বৈত অক্ষ স্লুভিং ড্রাইভগুলি দ্বৈত অক্ষের সোলার ট্র্যাকার, হেলিওস্ট্যাটস, ঘনীভূত ফটোভোলটাইকস (সিপিভি) এবং স্যাটেলাইট অ্যান্টেনাতে ব্যবহৃত হয়।
দ্বৈত অক্ষ স্লুইং ড্রাইভগুলির প্রযুক্তিগত ডেটা
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 705 |
মন্তব্য: উপরের মাত্রা এবং পরামিতিগুলি আপডেট বা সামঞ্জস্য হতে পারে, আরও বিশদ মাত্রা এবং পরামিতিগুলির জন্য, দয়া করে আমাদের বিক্রয় অঙ্কন দেখুন।
কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
3. Different colors are available based on RAL code; ৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়; our standard color is RAL 9006. আমাদের মানক রঙটি RAL 9006।
Applicatons
দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ
স্যাটেলাইট ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ
ঘনক পিভি ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ
