উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo, QT | মডেল: | এসডিই 7 |
---|---|---|---|
গিয়ার অনুপাত: | 57: 1 | আউটপুট টর্ক: | 0.8 কেএনএম |
জিভ ধরে: | 6 কেএনএম | ঝুঁকির টর্কে: | 9.2 কেএনএম |
দক্ষতা: | 40% | রঙ: | রাল ভিত্তিক |
লক্ষণীয় করা: | slewing রিং ড্রাইভ,কীট ড্রাইভ মোটর |

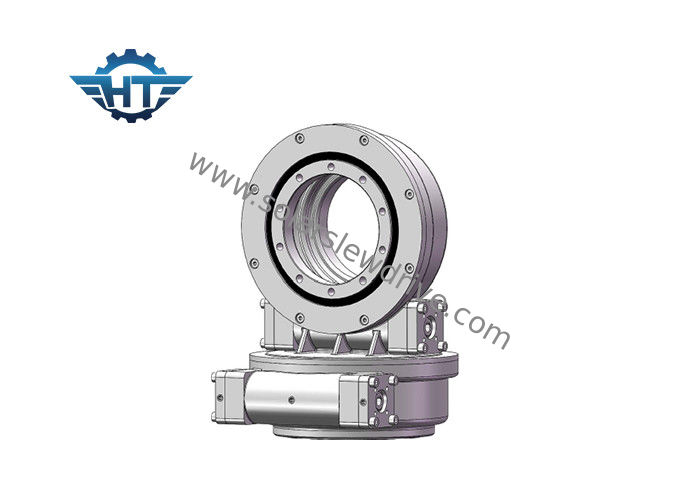

স্যাটেলাইট অ্যান্টেনা এবং কনসেন্ট্রেটেড ফটোভোলটাইক সিস্টেমের জন্য কাস্টমাইজড এসডিই স্লিউ ড্রাইভ গিয়ারবক্স
বিবরণ
হ্যাংটুওর স্লুইভ ড্রাইভ is composed of the housing, slewing bearing, sealing, enveloping worm with some completed spare parts. হাউজিং, স্লিউয়িং বিয়ারিং, সিলিং, কিছু সম্পূর্ণ খুচরা যন্ত্রাংশ সহ খামের কৃমির সমন্বয়ে গঠিত। We can also produce the Electronic motor and Hydraulic motor used for slewing drives, which can moves for আমরা স্লুইভ ড্রাইভগুলির জন্য ব্যবহৃত বৈদ্যুতিন মোটর এবং হাইড্রোলিক মোটরও উত্পাদন করতে পারি, যা চলতে পারে ঘড়ির কাঁটার দিক এবং দিকের ঘড়ির কাঁটার দিকের ঘূর্ণন।
সুবিধা
1. স্লুইং রিংয়ের উপর ভিত্তি করে শক্তিশালী ওভারট্রিং মুহুর্ত
এনভলপিং কীট ড্রাইভ গ্রহণ করুন
৩. মাল্টি দাঁত যোগাযোগের জন্য বৃহত্তর লোড ড্রাইভ করুন
৪. আরও ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
এসডিই স্লিউ ড্রাইভের পারফরম্যান্স চার্ট
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 705 |
মন্তব্য: উপরের মাত্রা এবং পরামিতিগুলি আপডেট বা সামঞ্জস্য হতে পারে, আরও বিশদ মাত্রা এবং পরামিতিগুলির জন্য, দয়া করে আমাদের বিক্রয় অঙ্কনগুলি দেখুন।
শ্রেণিবদ্ধকরণ এবং অঙ্কন
There is usually single axis type; সাধারণত একক অক্ষের ধরণ থাকে; dual axis type, vertical type and dual worm type from 3 to 25 inch, for detail pls contact us for the sales drawing. দ্বৈত অক্ষের ধরণ, উল্লম্ব প্রকার এবং দ্বৈত কৃমি টাইপ 3 থেকে 25 ইঞ্চি, বিস্তারিত pls বিক্রয় অঙ্কনের জন্য আমাদের সাথে যোগাযোগ করুন।
উদাহরণস্বরূপ SDE5 ইঞ্চি বিক্রয় অঙ্কন:
ইনস্টলেশন মাত্রা:
কর্মক্ষমতা পরামিতি:
